Опорные модели или опорные объекты можно отображать на чертежах общего вида, сборки и ЖБ элементов. В качестве опорных объектов можно использовать трехмерные модели производственных объектов или архитектурные чертежи.

1. На открытом чертеже дважды щелкните рамку вида чертежа, чтобы открыть диалоговое окно свойств вида.
2. Щелкните параметр Опорный объект в дереве параметров слева.

   На вкладке Содержимое перечислены все опорные объекты, включенные в чертеж.

   Если опорные объекты не отображаются в списке:

   • Закройте чертеж и убедитесь, что отображение опорной модели на боковой панели включено.
   • Убедитесь, что глубина вида охватывает опорную модель.
   • В списке отображаются только опорные объекты, имеющие объекты в области вида.
   • Если ничего больше не помогает, вызовите обновление чертежа вручную (переместить область вида, вставить другую деталь и т. д.).
3. Чтобы отобразить опорный объект на чертеже, щелкните строку опорного объекта и выберите значение Отображается в столбце Видимость.
4. Перейдите на вкладку Внешний вид и задайте представление опорного объекта:

   • Каркас: опорный объект отображается в виде каркаса. При использовании этого варианта чертежи открываются быстрее.

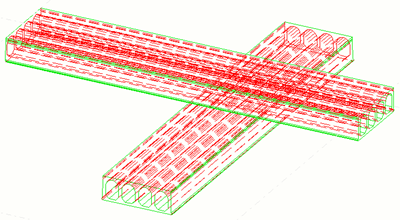

   • Контур: опорные объекты изображаются так же, как и оригинальные детали Tekla Structures, при этом отображаются контуры опорных объектов. Если выбран этот вариант, становятся доступными параметры Скрытые линии и Собственные скрытые линии.

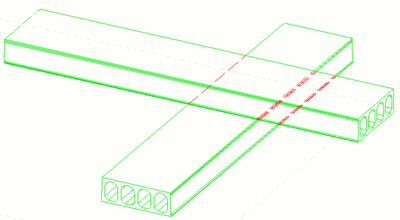

     Скрытые линии: в опорном объекте отображаются линии, скрытые за другими опорными моделями или деталями.

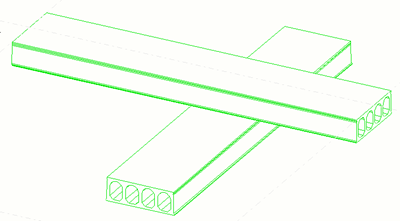

     Собственные скрытые линии: в опорном объекте отображаются линии, скрытые за самим опорным объектом.

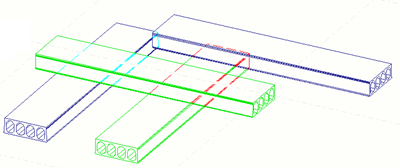

5. Откорректируйте цвет и тип линий в областях Видимые линии и Скрытые линии.

   Можно использовать стандартный цвет или свой пользовательский цвет RGB.

6. Нажмите кнопку Изменить, чтобы обновить опорный объект на выбранном виде в соответствии с новыми настройками.
