Задание автоматических свойств деталей на чертеже

Можно определить, что будет отображаться в детали, а также как она будет отображаться.

  1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
  2. Загрузите свойства чертежа, максимально близкие к необходимым.
  3. Чертежи отдельных деталей, сборок и ЖБ элементов: Выберите Создание видов в дереве слева, выберите вид и свойства, которые вы хотите изменить, и нажмите кнопку Свойства вида..
  4. Нажмите Деталь.
  5. На вкладке Содержимое выберите представление детали и укажите, показывать ли внутренние контуры, скрытые линии, собственные скрытые линии, центральные и опорные линии, а также какие дополнительные метки показывать.

    Опорная линия — это линия между точками, по которым создана деталь.

    Вариант Ограничивающая рамка хорошо подходит для использования со сложными элементами, у которых построенный по крайним точкам параллелепипед содержит много многоугольников, что замедляет обработку чертежей. При использовании представления Ограничивающая рамка чертежи открываются быстрее.

  6. На вкладке Внешний вид выберите цвет и тип видимых, скрытых, опорных, собственных скрытых и центральных линий, а также линий сечений.

    Можно использовать стандартный цвет или свой пользовательский цвет RGB.

    Параметр XS_CENTER_LINE_TYPE переопределяет тип центральной линии, заданный в свойствах уровня чертежа, вида или объекта. Параметр XS_SECTION_LINE_COLOR_RGB переопределяет цвет линии сечения, заданный в свойствах уровня чертежа, вида или объекта.

  7. На вкладке Заливка задайте свойства заливки деталей и сечений.
  8. Выполните одно из следующих действий в зависимости от типа чертежа:
    • Чертежи отдельных деталей, сборок и ЖБ элементов: Нажмите кнопку Сохранить, чтобы сохранить свойства вида. Затем вернитесь к свойствам чертежа, нажав кнопку Закрыть.
    • Чертежи общего вида: Нажмите кнопку ОК, чтобы вернуться к свойствам чертежа.
  9. Нажмите кнопку Сохранить, чтобы сохранить свойства чертежа, а затем нажмите кнопку ОК и создайте чертеж.
Можно также изменить тип опорной линии детали с помощью расширенного параметра XS_DRAWING_PART_REFERENCE_LINE_TYPE и использовать расширенный параметр XS_DRAWING_POINT_SCALE для масштабирования точек Tekla Structures, используемых для создания опорных линий.

Пример. представления деталей

Ниже приведено несколько примеров того, как выглядят детали и элементы при разных значениях параметров в диалоговом окне Свойства вида.

Значение

Пример

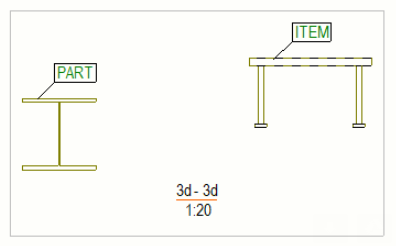

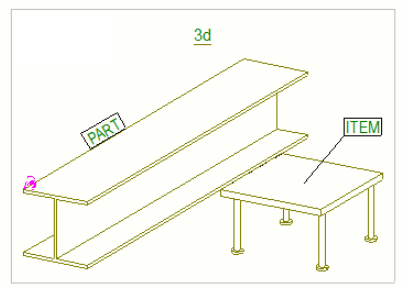

Представление — Контур.

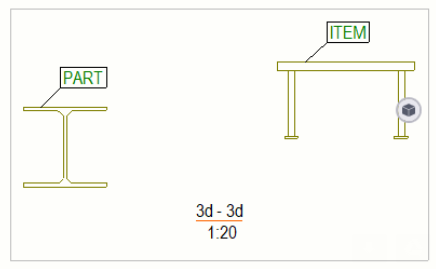

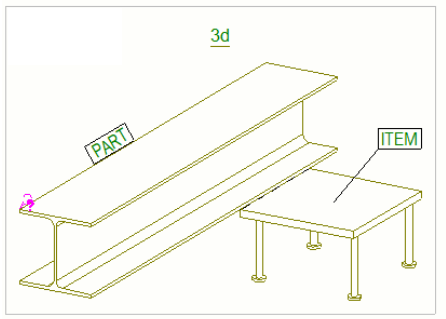

Представление — Точно.

В Дополнительные метки установлен флажок Фаски кромок.
Представление — Символ.
Представление — Символ с частичным профилем.

Настройки Длина и Смещение от средней точки частичного профиля можно изменить. В первом примере справа используются значения по умолчанию. Во втором примере и длина, и смещение скорректированы.

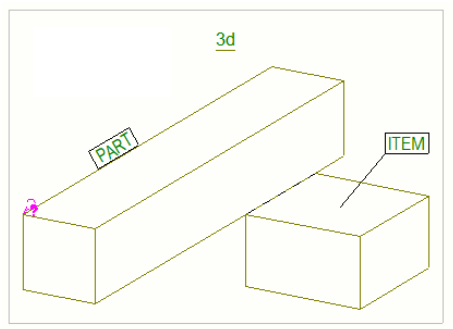

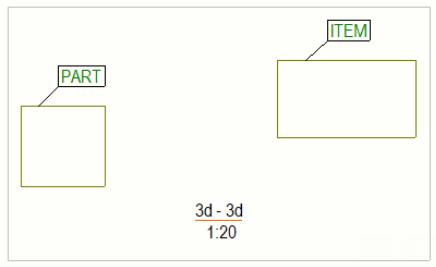

Представление — Ограничивающая рамка.

Представление — Ограничивающая рамка.
Представление — Рамка базы.
Представление — Точно, а Смещение символа — 0.00.

Флажок Центральная линия установлен.

Представление — Точно, а Смещение символа — 10.00.

Флажок Центральная линия установлен.

Флажок Скрытые линии не установлен. Скрытые линии для других деталей не отображаются.
(1) Флажок Скрытые линии установлен. Вычерчиваются собственные скрытые линии и скрытые линии детали, которые перекрываются другими деталями.

(2) Флажок Собственные скрытые линии установлен. Отображаются скрытые линии, перекрываемые самой деталью.
