Тип проекции определяет, как Tekla Structures размещает проекции детали на чертежах ЖБ элементов, отдельных деталей и сборок. Тип проекции влияет на порядок видов на чертеже.
-
На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
-
Загрузите свойства, которые требуется изменить.
-
Нажмите кнопку Компоновка и перейдите на вкладку Прочее.
-
Выберите один из следующих вариантов:
-
Чтобы сохранить свойства в файле свойств, нажмите кнопку Сохранить.
-
Нажмите кнопку ОК и создайте чертеж.

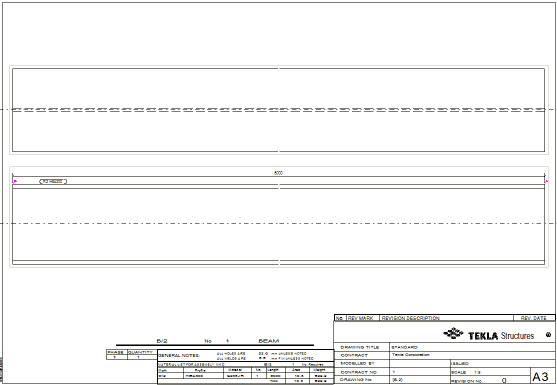

Проецирование по методу первого угла:

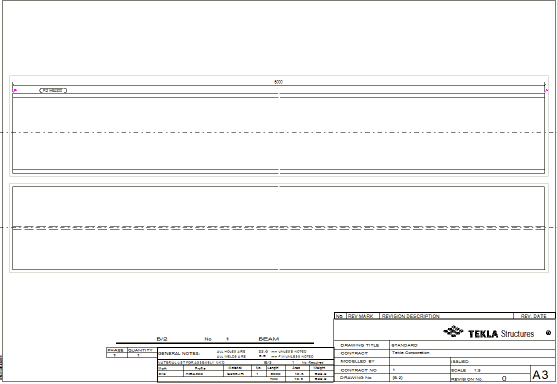

Проецирование по методу третьего угла:
