Свойства объектов армирования на чертежах

Для проверки и изменения видимости, внешнего вида и содержимого арматурных стержней, арматурных сборок и арматурных сеток используются параметры в свойствах армирования, свойствах арматурного стержня и свойствах арматурной сетки. Свойства соседнего армирования такие же, что и у армирования.

Чтобы открыть свойства армирования, выполните следующие действия.

На вкладке Чертежи и отчеты нажмите Свойства чертежа, выберите тип чертежа и перейдите к свойствам армирования.
На открытом чертеже дважды щелкните рамку вида чертежа и нажмите кнопку Армирование в дереве параметров.
На открытом чертеже дважды щелкните на фоне чертежа и перейдите к свойствам армирования.
На открытом чертеже щелкните армирование. Если панель свойств не открыта, дважды щелкните армирование.
Выберите Арматура or Арматурная сетка в списке объектов панели свойств.
На открытом чертеже перейдите в меню Быстрый запуск, начните вводить свойства армирования и выберите в списке Свойства армирования на чертеже. Если вместо этого требуется открыть свойства сетки, начните вводить свойства сетки, а затем выберите Свойства арматурной сетки на чертеже.

В приведенной ниже таблице перечислены все свойства армирования на всех уровнях свойств (чертежа, вида, объекта).


Параметр	Описание
Сохранение, загрузка и поиск свойств на панели свойств	Чтобы загрузить существующие свойства, выберите свойства из списка. Чтобы сохранить измененные свойства, нажмите кнопку . Можно также сохранить свойства под другим именем. Чтобы выполнить поиск надлежащим образом, начните вводить имя свойства.
Видимость линий	Щелкните значок глаза, чтобы активировать или деактивировать параметры .
Линии за деталями Скрыть линии за деталями (свойства уровня вида и чертежа)	Скрывает линии за деталями. Это имеет смысл, например, в случае анкерных петель, когда арматурный стержень частично выходит за пределы детали. Чтобы отображать закладные при скрытии армирования, используйте расширенный параметр XS_HIDDEN_LINES_UNHIDE_EMBEDDED.
Линии за другими стержнями Скрыть линии за другими стержнями (свойства уровня вида и чертежа)	Скрывает линии позади линий других арматурных стержней.
Содержимое, видимость и представление арматурных стержней:
Видимость всех арматурных стержней	Эта настройка доступна только на уровне чертежа и вида. Отображается: отображаются стержни. Не отображать: не отображаются стержни.
Тип представления Представление (свойства уровня вида и чертежа)	одна линия: вычерчивается одиночная линия с закругленными изгибами. одинарная линия с заполненными концами: вычерчивается одиночная линия для параллельных стержней и заполненные концы для перпендикулярных стержней. двойные линии: вычерчивается контур стержня с закругленными изгибами. двойные линии с заполненными концами: вычерчивается контур стержня с закругленными изгибами и заполненными концами стержня. заполненная линия: вычерчивается сплошной стержень с закругленными изгибами. ломаная: вычерчивается одиночная линия без закругленных изгибов.
Видимость арматурных стержней в группе	Эта настройка доступна только на уровне чертежа и вида. все: отображаются все стержни в группе или сетке. первый стержень: отображается только первый стержень в группе или сетке. последний стержень: отображается только последний стержень в группе или сетке. первый и последний: отображаются первый и последний стержни в группе или сетке. средний стержень группы: отображается один стержень в середине группы или сетки. два средних стержня группы: отображаются два стержня в середине группы или сетки. с пользовательской настройкой: указывает, что вы задали расположение единственного видимого арматурного стержня. Применяется только к группам стержней.
Прямой конец Символ на прямом торце (свойства уровня вида и чертежа)	Выберите символы для использования на прямых концах. Символы концов арматурных стержней всегда вычерчиваются сплошной линией, вне зависимости от типа линий, выбранного для армирования. Применяется только к арматурным стержням.
Конец с крюком Символ на крюкообразном торце (свойства уровня вида и чертежа)	Выберите символы для использования на концах с крюком. Применяется только к арматурным стержням. Символы концов арматурных стержней всегда вычерчиваются сплошной линией, вне зависимости от типа линий, выбранного для армирования.
Содержимое, видимость и представление сеток:
Видимость всех арматурных сеток	Эта настройка доступна только на уровне чертежа и вида. Отображается: сетки отображаются на чертеже. Не отображать: сетки не отображаются на чертеже.
Тип представления Представление (свойства уровня вида и чертежа)	одна линия: вычерчивается одиночная линия с закругленными изгибами. одинарная линия с заполненными концами: вычерчивается одиночная линия для параллельных стержней и заполненные концы для перпендикулярных стержней. двойные линии: вычерчивается контур стержня с закругленными изгибами. двойные линии с заполненными концами: вычерчивается контур стержня с закругленными изгибами и заполненными концами стержня. заполненная линия: вычерчивается сплошной стержень с закругленными изгибами. ломаная: вычерчивается одиночная линия без закругленных изгибов. контур: форма сетки изображается в виде прямоугольного или многоугольного контура и диагональной линии. Относится только к арматурным сеткам. контур (игнорировать отверстия): отверстия игнорируются, и поверх них вычерчивается другая графика. Применяется только к арматурным сеткам.
Видимые продольные стрежни Видимость продольных линий каркаса (свойства уровня вида и чертежа) Видимые поперечные стержни Видимость поперечных стержней (свойства уровня вида и чертежа)	все: отображаются все стержни в группе или сетке. первый стержень: отображается только первый стержень в группе или сетке. последний стержень: отображается только последний стержень в группе или сетке. первый и последний: отображаются первый и последний стержни в группе или сетке. средний стержень группы: отображается один стержень в середине группы или сетки. два средних стержня группы: отображаются два стержня в середине группы или сетки. с пользовательской настройкой: указывает, что вы задали расположение единственного видимого арматурного стержня. Применяется только к сеткам.
Символ сетки	Определяет используемый символ сетки. Символ сетки отображается на середине диагональной линии. Символ 1 Символ 2 Символ 3
Размер символа сетки	Задает размер символа сетки.
Свойства линий арматурных стержней и сеток:
Видимые линии	Задает цвет и тип видимых линий. Можно использовать стандартный цвет или свой пользовательский цвет RGB. Символы концов арматурных стержней всегда вычерчиваются сплошной линией, вне зависимости от типа линий, выбранного для армирования.
Скрытые линии	Задает цвет и тип скрытых линий. Можно использовать стандартный цвет или свой пользовательский цвет RGB.
Свойства Арматурная сборка:
Видимость арматурных сборок	Этот параметр доступен только в свойствах на уровне вида. Отображается: арматурные сборки отображаются. Не отображать: арматурные сборки не отображаются.

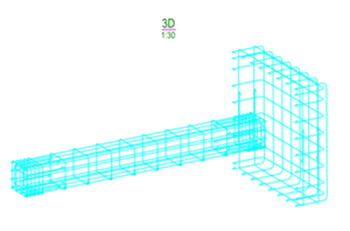

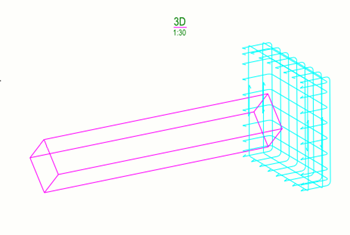

Представление арматуры	Эта настройка доступна только на уровне вида. Контур: Все сборочные узлы арматурной сборки отображаются как рамки контура. Как отдельные объекты арматурных стержней: Отображаются все арматурные объекты в сборке и сборочных узлах арматуры. Сборочные узлы как контур, наивысший уровень как отдельные объекты арматурных стержней: Все сборочные узлы отображаются в виде рамок контура, а наибольший уровень арматурной сборки — как отдельные объекты арматурных стержней.
Видимые линии	Определяет цвет и тип видимых линий в арматурных сборках. Можно использовать стандартный цвет или свой пользовательский цвет RGB. Символы концов арматурных стержней всегда вычерчиваются сплошной линией, вне зависимости от типа линий, выбранного для армирования.
Символ сетки	Эта настройка доступна только на уровне вида. Определяет символ сетки, используемый в арматурных сборках. Символ сетки отображается на середине диагональной линии. Символ 1 Символ 2 Символ 3
Размер символа сетки	Эта настройка доступна только на уровне вида. Определяет размер символа сетки в арматурных сборках.

Дополнительные способы изменения армирования

Помимо свойств армирования, изменять армирование можно следующими способами:

Увеличить размер изгиба и символов концов (в элементах чертежа) с помощью расширенных параметров XS_REBAR_BEND_MARK_SYMBOL_MIN_SIZE и XS_REBAR_END_SYMBOL_MIN_SIZE в меню Файл > Настройки > Расширенные параметры > Детализация бетона.
Изменить направление символов концов можно с помощью расширенного параметра XS_REBAR_REVERSE_END_SYMBOLS в меню Файл > Настройки > Расширенные параметры > Детализация бетона.
Изменить спецификацию арматуры, округление размеров стержней, символы для сеток, прядей и расцепления, а также внешний вид врезок армирования в файле rebar_config.inp.
