Геометрия стержня

Выберите один из следующих вариантов:

Это схематическое представление формы гибки, без радиуса изгиба в углах формы гибки.

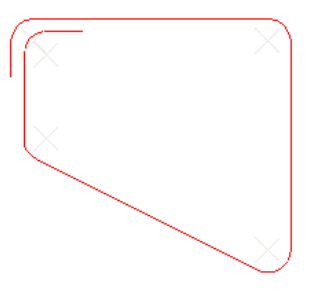

При использовании этого варианта форма гибки изображается с радиусом изгиба.

Использовать линию из свойств чертежа

• Да: Цвет и тип линии определяются исходя из того, что задано в свойствах чертежа.

• Нет: Цвет и тип линии определяются исходя из значений параметров Цвет и Тип линии в этом диалоговом окне.

• Автоматический, чтобы использовать масштаб текущего вида для врезки.

• Пользовательский, чтобы задать масштаб, отличающийся от масштаба вида. Например, если масштаб вида 1:50, а врезку нужно создать в масштабе 1:25, введите 25 в поле Значение масштаба.

Цвет

Тип линии

Представление арматурного стержня

Выберите представление арматурного стержня:

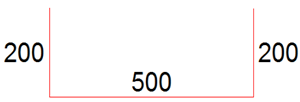

• Одна линия: форма гибки изображается одной линией.

• Двойные линии (номинальный диаметр): форма гибки изображается сдвоенными линиями. Учитывается номинальный диаметр стержня.

• Двойные линии (фактический диаметр): форма гибки изображается сдвоенными линиями. Учитывается фактический диаметр стержня, включая рифление на стержне.

Местоположение стержня

Задайте положение формы гибки, выбрав один из описанных ниже вариантов:

Вариант 1:

При использовании этого варианта область вокруг стержня делится на четыре квадранта. Точку вставки можно указать в любом из квадрантов.

Пример:

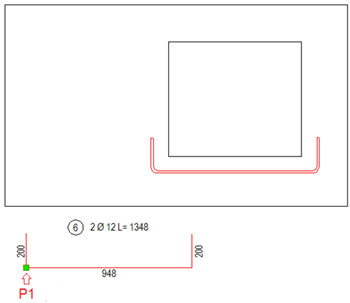

Вариант 2:

При использовании этого варианта точка вставки P1 — это начальная точка формы гибки.

Пример:

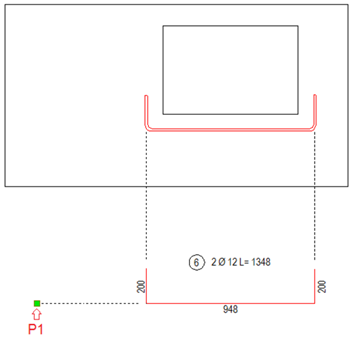

Вариант 3:

При использовании этого варианта форма гибки располагается на линии точки вставки P1. Форма гибки центрируется относительно положения арматурного стержня в бетонной детали.

Пример:

Вариант 4:

При использовании этого варианта создаются метки и крюки для всех арматурных стержней на виде.

Поворот стержней, перпендикулярных виду

Позволяет повернуть врезки арматуры для придания им вертикального или горизонтального положения. Эта настройка влияет только на отдельные стержни, перпендикулярные виду.

Пользовательский угол поворота

Позволяет повернуть все врезки на один и тот же угол поворота.

Направления крюков

Задайте направление крюков стержней. При взгляде сверху на балку, например, направление крюков может быть задано как Сверху, Середина и Снизу балки. Для всех направлений можно выбрать один из двух вариантов:

В поле Толщина задайте область для стержней с верхней и нижней стороны балки.

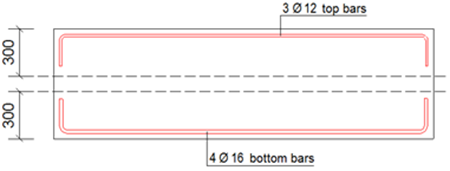

Пример 1: на виде спереди бетонной балки ниже толщина и для области Сверху, и для области Снизу равна 300:

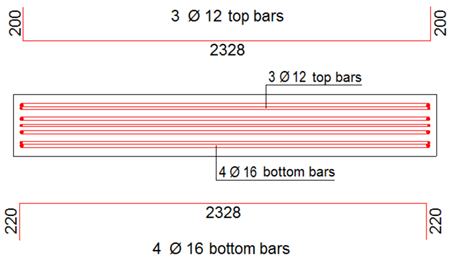

Пример 2: вид сверху бетонной балки

Пример 3: вид сверху бетонной балки с другими направлениям крюков

Варианты представления

Когда параметр Увеличение установлен в значение Да, при наложении деталей арматуры друг на друга их форма увеличивается. Действие этого параметра аналогично врезкам в метках арматуры.

В следующем примере параметр Увеличение установлен в значение Да.

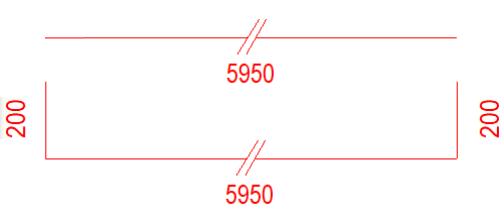

Параметр Укорачивать стержни длиннее позволяет задать максимальную длину для длинных стержней. Если контур формы превышает максимальную длину, врезка укорачивается, и на ней появляются линии обрезки. Этот параметр используется в первую очередь для прямых стержней или прямых стержней с крюками.

В следующем примере параметр Укорачивать стержни длиннее равен 1000.00.

Доступные элементы

Выберите информацию об арматуре для включения в метку, например сорт, диаметр и межцентровые расстояния.

Обратите внимание, что для атрибута шаблона также можно ввести название пользовательского свойства.

Элементы в метке

Список элементов, выбранных для отображения в метке.

Свойства текста

Задайте свойства текста. Доступные файлы свойств — это свойства, заданные и сохраненные в свойствах текста.

Свойства текста позиции

Задайте свойства текста для позиции арматурного стержня. Доступные файлы свойств — это свойства, заданные и сохраненные в свойствах текста.

Количество стержней

Общее количество стержней в группе: отображается общее количество стержней в группе арматурных стержней, вне зависимости от количества физических видимых стержней на чертеже.

Количество, отображаемое на виде: отображается только количество стержней, видимых на виде чертежа.

Общее количество в ЖБ элементе: отображается общее количество стержней в ЖБ элементе.

Эти параметры доступны только при выборе элемента содержимого метки Номер.

Единицы измерения

Задайте единицы измерения:

• Автоматически

• мм

• см

• м

• фут - дюйм

• дюйм

Этот параметр доступен только для следующего содержимого меток:

• Длина

• межцентр. расстояние

• мин. межцентр. расстояние

• макс. межцентр. расстояние

• точное межцентр. расстояние

• планируемое межцентр. расстояние

• Длина с разбивкой

Формат

Задайте формат:

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

Этот параметр доступен только для следующего содержимого меток:

• Длина

• межцентр. расстояние

• мин. межцентр. расстояние

• макс. межцентр. расстояние

• точное межцентр. расстояние

• планируемое межцентр. расстояние

• Длина с разбивкой

Точность

Задайте точность:

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

Например, при точности 0.33 значение, фактически равное 50.40, отображается как 50.33.

Значения 1/8, 1/16 и 1/32 предназначены для британских единиц измерения.

Значения 1/10, 1/100 и 1/1000 используются для задания точности без округления.

Размещение метки

Выберите, как будет располагаться метка. Предусмотрено три варианта:

Вариант 1:

Текст метки располагается параллельно форме гибки.

Вариант 2:

Текст метки располагается горизонтально.

Вариант 3:

Текст метки располагается вертикально.

Положение текста по горизонтали

Задайте положение текста в горизонтальном направлении. Возможные варианты:

Для задания расстояния служит поле a:

Положение текста по вертикали

Задайте положение текста в вертикальном направлении. Возможные варианты:

Для задания расстояния служит поле b:

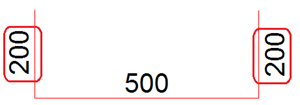

Создать

Укажите, все ли размеры формы гибки отображаются на форме гибки. Возможные значения:

• Да



• Нет



Простановка длин участков

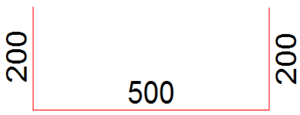

Задайте принцип простановки длин участков, показанных на рисунке ниже:

Вариант 1:

Вариант 2:

Вариант 3:

Длины в группах переменного сечения

Для простановки размеров, когда арматурные стержни имеют разную длину, выберите Да.

Местоположение

Задайте местоположение длины участка, показанной на рисунке ниже:

Возможные значения:

• Ничего



• (1)



• (2)



• (3)



• (4)



• (5)



• (6)



Настройки округления

Укажите, как выполняется округление: по настройкам пользователя или по настройкам в файле rebar_config.inp.

Если вы выберете rebar_config.inp, задать единицы измерения, точность и формат будет нельзя.

Единицы измерения

Задайте единицы измерения. Возможные значения:

• Автоматически

• мм

• см

• м

• фут - дюйм

• дюйм

Формат

Задайте формат. Возможные значения:

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

Точность

Задайте точность. Возможные значения:

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

Например, при точности 0.33 значение, фактически равное 50.40, отображается как 50.33.

Значения 1/8, 1/16 и 1/32 предназначены для британских единиц измерения.

Значения 1/10, 1/100 и 1/1000 используются для задания точности без округления.

Задайте свойства текста, который будет отображаться для формы гибки (длин участков). Доступные файлы свойств — это свойства, заданные и сохраненные в свойствах текста.

Вычисление длины

Точная длина:

При выборе варианта По оси стержня длина вычисляется по центральной линии арматурного стержня:

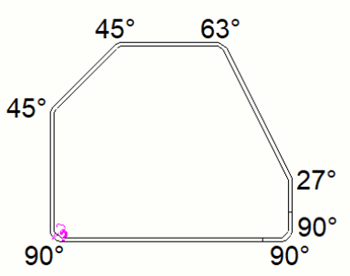

Угловые размеры

В списке Создать укажите, требуется ли показывать углы изгиба на врезках.

Возможные значения:

• Да: углы изгиба отображаются.



• Длины размеров: создаются перпендикулярные размеры, когда форма стержня получает отличный от 90º угол, который возвращается к параллели или перпендикуляру к исходному участку стержня. Это значение имеет смысл использовать для сложной гибки, которая обычно выполняется при монтаже.



• Оба размера: создаются и размеры типа Длины размеров, и обычные угловые размеры.



Также можно задать Свойства текста для углов изгиба. Доступные файлы свойств — это свойства, заданные и сохраненные в свойствах текста.

Задайте Формат угловых размеров. Возможные значения:

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

Задайте Точность угловых размеров. Возможные значения:

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

Также можно задать Цвет и Тип линии угловых размеров.
