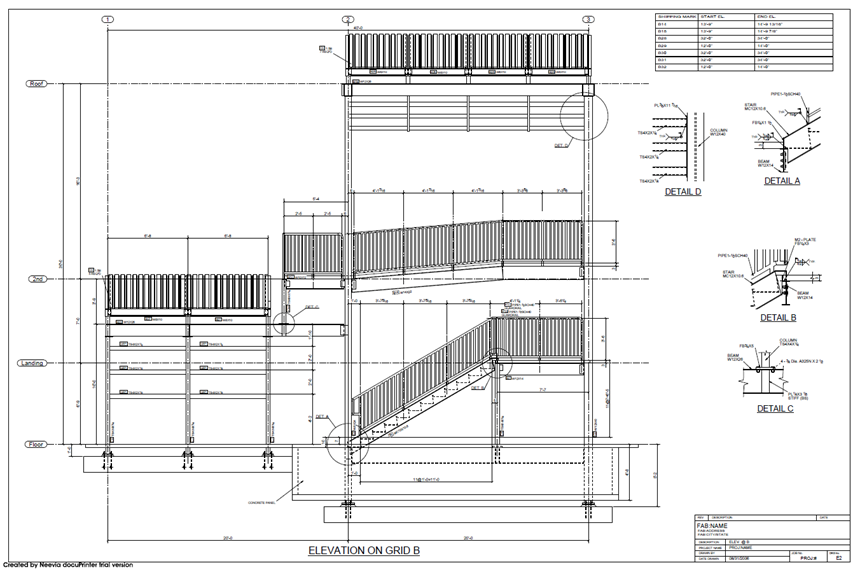

В рамках первого проекта попробуйте создать чертеж общего вида с использованием предустановленных настроек из вашей среды, а затем внести в этот чертеж необходимые изменения вручную в режиме работы с чертежом.

1. В режиме моделирования перейдите на вкладку Чертежи и отчеты на ленте и выберите Свойства чертежа > Чертеж общего вида.

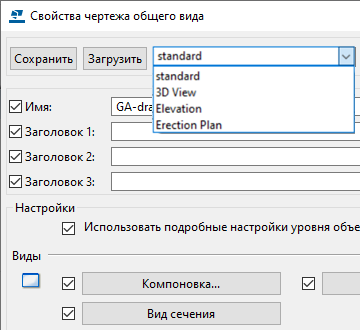

   • Откройте список файлов настроек чертежей и выберите файл предустановленных настроек, который соответствует вашим задачам.



   • Проверьте общие настройки. Если вы изменяете настройки в дочерних диалоговых окнах, не забывайте нажимать кнопку ОК:

     • Задайте Имя и Заголовок 1 — Заголовок 3.

     • Нажмите кнопку Компоновка... и поменяйте компоновку на другую, если нужно.

     • Нажмите кнопку Вид... и выберите Масштаб и Подпись. Глубина берется автоматически из вида модели.

     • Поочередно откройте настройки объектов строительной конструкции (деталь, армирование, обработка поверхности и т. д.) и внесите изменения в их представление.

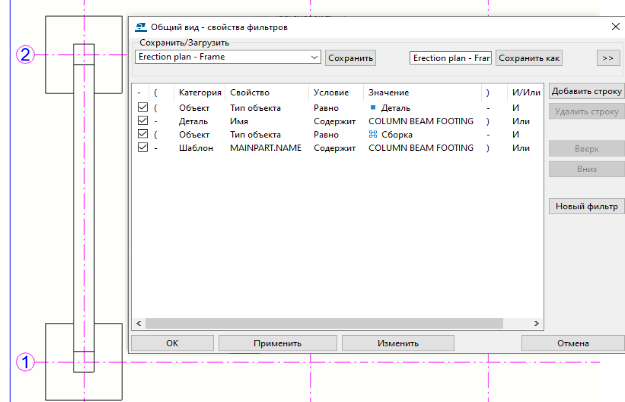

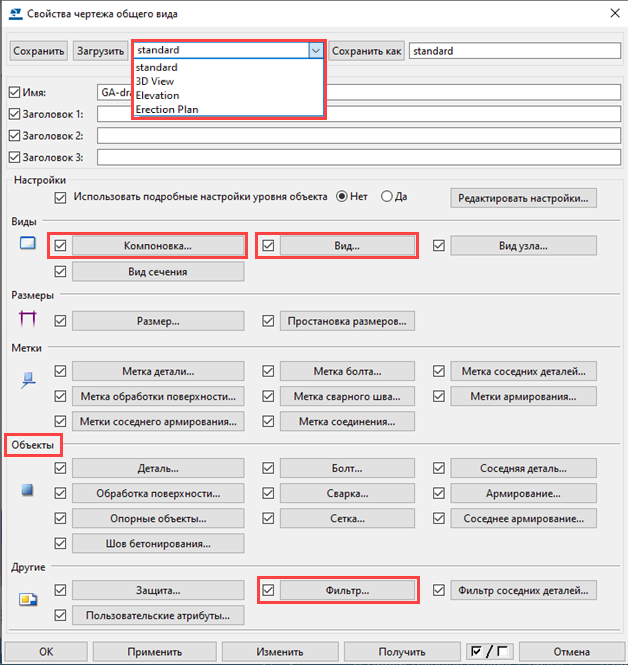

     • Нажмите кнопку Фильтр... и создайте фильтры. Решите, какие объекты вы хотите показать на чертеже, и отфильтруйте остальные объекты. Оптимизируйте фильтр так, чтобы он обрабатывал только необходимые объекты.

       В следующем примере нужно было показать только колонны, балки и фундаменты:



     • Нажмите Применить в диалоговом окне Свойства чертежа общего вида, чтобы применить изменения к чертежу, который вы собираетесь создать. Кроме того, сохраните настройки чертежа, чтобы вы могли использовать их в своих следующих проектах.
2. На вкладке Чертежи и отчеты на ленте выберите Создать чертеж общего вида.
3. В диалоговом окне Создать чертеж общего вида выберите из ранее созданных в модели видов тот, из которого вы хотите создать чертеж.

   Чертежи общего вида создаются на основе видов модели, поэтому выберите подходящий вид этажа в плане или вид по линии сетки, например.

4. Чтобы создать чертеж, нажмите кнопку Создать.

В режиме работы с чертежом внесите изменения в чертеж вручную, чтобы получить желаемый результат.

1. На вкладке Чертежи и отчеты на ленте нажмите Диспетчер документов, выберите и откройте ранее созданный чертеж общего вида.

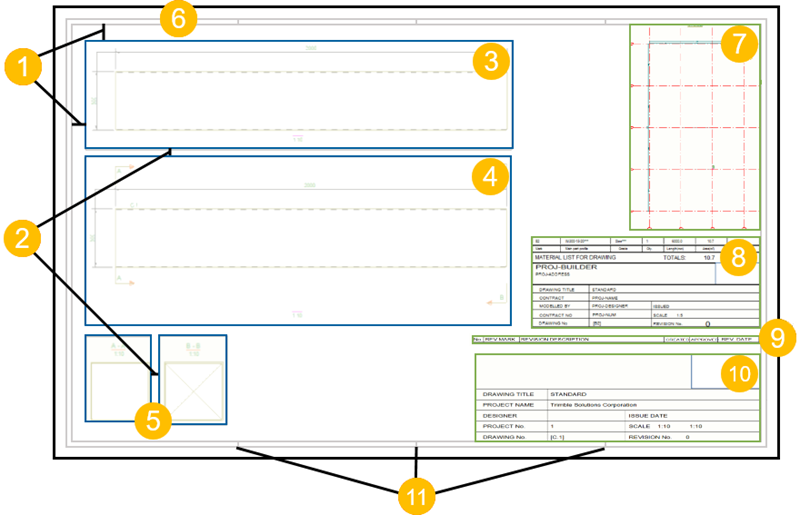

2. Проверьте компоновку, таблицы и штамп (все содержимое за пределами видов). Чтобы внести изменения в компоновку, откройте Редактор компоновок, дважды щелкнув одну из таблиц в компоновке. Сохраните измененную компоновку.

   Например, дважды щелкните штамп:



3. Проверьте вид и измените настройки вида, дважды щелкнув рамку вида. Рамка вида видна, когда указатель мыши находится внутри этой рамки.

   • Правильный ли масштаб?

   • Соответствует ли подпись вида его содержимому?

   • Содержит ли вид нужные вам объекты строительной конструкции? Если нет, измените настройки видимости объектов и фильтры.

   • Довольны ли вы представлениями объектов строительной конструкции? Если нет, проверьте представления деталей, болтов, обработки поверхности, армирования и т. д.

   • Закончив, нажмите кнопку Изменить. Кроме того, сохраните настройки вида, чтобы использовать их в своих следующих проектах.

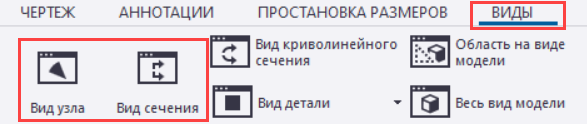

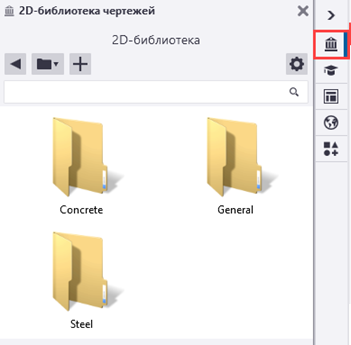

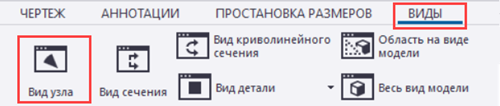

4. Создайте необходимые виды узлов и добавьте двумерные узлы из 2D-библиотеки. Команды для создания видов находятся на вкладке Виды ленты, которая отображается в режиме работы с чертежом, а 2D-узлы — в окне 2D-библиотека чертежей на боковой панели.





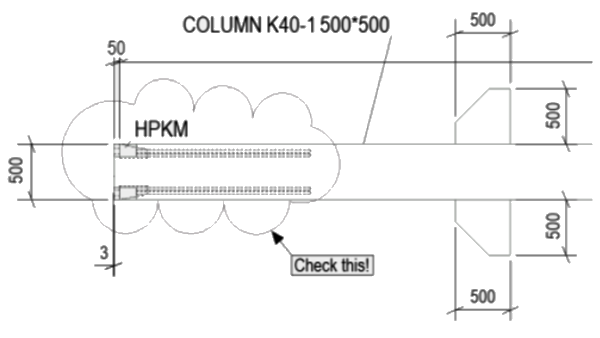

5. Проверьте и откорректируйте содержимое видов один за другим:

   • Обратите внимание, что после того как вы начали вносить изменения в содержимое видов, изменять настройки видов не следует.

   • Добавьте линии, графику, символы и текст. Инструменты для их добавления находятся на вкладках Чертеж и Аннотации ленты, которая отображается в режиме работы с чертежом.



   • Удалите ненужные размеры, добавьте новые размеры или дважды щелкните какой-либо размер, чтобы изменить настройки. Сохраните настройки для использования в дальнейшем. Команды для простановки размеров находятся на вкладке Простановка размеров ленты в режиме работы с чертежом.

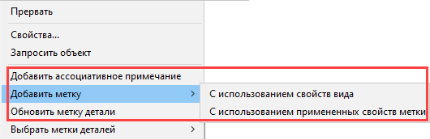

   • Удалите ненужные метки, создайте новые метки или метки армирования, объедините метки. Дважды щелкните какую-либо метку, чтобы изменить настройки меток. Кроме того, можно расставить или выровнять метки. Сохраните настройки для использования в дальнейшем. Соответствующие команды находятся на вкладке Аннотации ленты в режиме работы с чертежом, а также в контекстном меню.







6. Расставьте виды или выровняйте все виды по вертикали или по горизонтали по отношению к главному виду.

   Команда Расставить находится на вкладке Виды ленты в режиме работы с чертежом, а команды выравнивания — в контекстном меню.



Поскольку это ваш первый проект, мы рекомендуем создать рабочий чертеж сборного ЖБ элемента с использованием предустановленных настроек из вашей среды, а затем внести в этот чертеж необходимые изменения вручную в режиме работы с чертежом.

1. На ленте перейдите на вкладку Чертежи и отчеты и выберите Свойства чертежа > Чертеж ЖБ элемента.

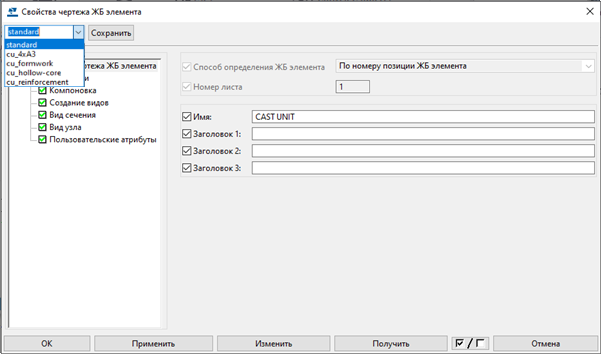

2. Откройте список настроек чертежа и выберите файл настроек чертежа, который соответствует вашим нуждам.



3. Проверьте и измените общие настройки в диалоговом окне Свойства чертежа ЖБ элемента:

   • Задайте Имя и Заголовок 1 — Заголовок 3.

   • Щелкните узел Компоновка и поменяйте компоновку на другую, если нужно.

   • Щелкните узел Вид сечения и задайте глубину вида сечения и содержимое метки сечения для использования по умолчанию.



   • Щелкните узел Создание видов и задайте хотя бы один главный вид для создания (например, вид спереди), а также введите Подпись для вида.

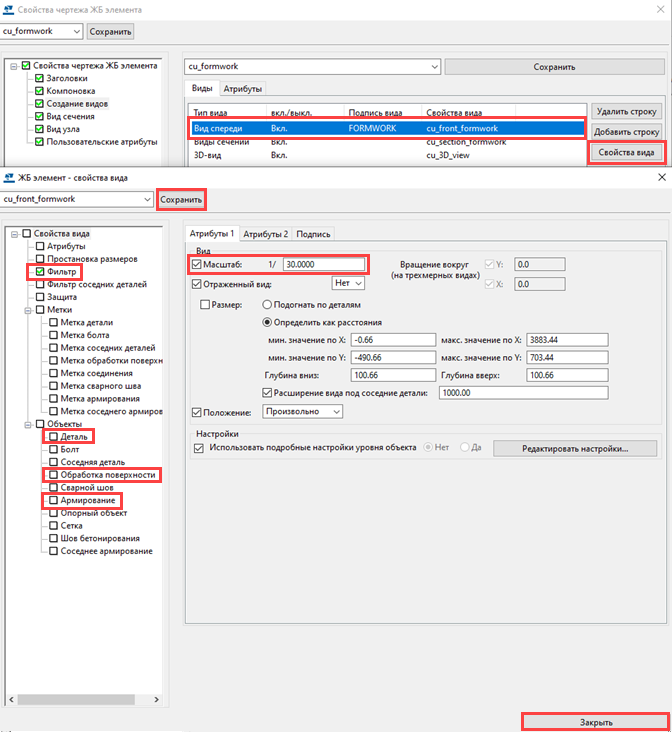

4. Выберите созданный вид в списке видов и нажмите кнопку Свойства вида. Внесите изменения в настройки вида. Если вы решили создать несколько главных видов, откорректируйте настройки отдельно для каждого вида.



   • Задайте Масштаб.

   • Откорректируйте настройки объектов строительной конструкции и задайте представление объектов.

     В вашем первом проекте, вероятно, есть одна бетонная деталь и несколько закладных. Установите для деталей представление Контур или Точно. Для армирования задайте видимость Отображается и представление одинарная линия с заполненными концами, например. Кроме того, не забудьте проверить настройки обработки поверхности.

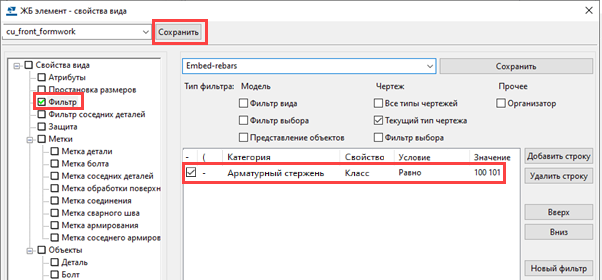

   • Щелкните узел Фильтр... и создайте фильтры. Решите, какие объекты вы хотите показать на чертеже, и отфильтруйте остальные объекты. Оптимизируйте фильтр так, чтобы он обрабатывал только необходимые объекты.

     В следующем примере вся арматура, за исключением закладных, отфильтрована:



   • Закончив, нажмите кнопку Сохранить, чтобы сохранить настройки вида, и нажмите кнопку Закрыть.

5. Щелкните Применить в Свойства чертежа ЖБ элемента диалоговом окне, чтобы применить изменения к создаваемому чертежу. Кроме того, сохраните настройки чертежа, чтобы вы могли использовать их в своих следующих проектах.
6. Выберите объекты.

   Переключатели выбора сборок позволяют управлять типом создаваемых чертежей. Если переключатель Выбрать сборки активирован, создаются только чертежи сборок и ЖБ элементов. Выбрать объекты в сборках Если переключатель выбора включен ИЛИ ни один из переключателей выбора сборок не активен, создаются чертежи отдельных деталей, сборок и отлитых элементов. Другой вариант — использовать соответствующие фильтры выбора или параметры Видимость объектов в списке в диалоговом окне Обзор создания, чтобы определить объекты, для которых нужно создавать чертежи.

7. На вкладке Чертежи и отчеты щелкните Создать рабочий чертеж и убедитесь, что Обзор создания переключатель включен, и щелкните Создать рабочий чертеж.
8. В диалоговом окне Обзор создания выберите параметр Выбор вручную, который предполагает Примененные настройки, и нажмите Создать.
   Совет:

   • Кроме того, вы можете нажать Рекомендуемые настройки и выбрать ранее измененные настройки в списке сохраненных.
   • Также можно использовать функцию Рекомендованный шаблон: в начале работы над проектом, когда доступных шаблонов чертежей еще нет, невозможно найти наиболее подходящий шаблон чертежа. Если совпадение шаблонов чертежей не найдено, система автоматически ищет наиболее подходящие сохраненные настройки; если совпадение сохраненных настроек не найдено, предлагаются примененные настройки.

В режиме работы с чертежом вручную измените рабочий чертеж сборного ЖБ элемента, чтобы получить желаемый результат.

1. На вкладке Чертежи и отчеты на ленте нажмите Диспетчер документов. Выберите и откройте ранее созданный рабочий чертеж сборного ЖБ элемента.
2. Проверьте компоновку, таблицы и штампы (все содержимое за пределами видов). Чтобы внести изменения в компоновку, перейдите в Редактор компоновок, дважды щелкнув одну из таблиц в компоновке. Сохраните изменения, внесенные в компоновку.

   Например, дважды щелкните штамп:



3. Проверьте настройки в созданном главном виде. Чтобы откорректировать настройки вида, дважды щелкните рамку вида. Рамка вида видна, когда указатель мыши находится внутри этой рамки.

   • Правильный ли масштаб?

   • Соответствует ли подпись вида его содержимому?

   • Содержит ли вид нужные вам объекты строительной конструкции? Если нет, измените настройки видимости объектов и фильтры.

   • Довольны ли вы представлениями объектов строительной конструкции? Если нет, проверьте представления деталей, обработки поверхности, армирования и т. д.

   • Закончив, нажмите кнопку Изменить. Кроме того, сохраните настройки вида, чтобы использовать их в своих следующих проектах.

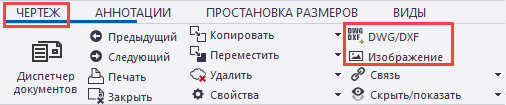

4. Создайте другие виды (виды сечений, виды узлов) и проверьте настройки видов так же, как для главного вида. Кроме того, добавьте двумерные узлы из 2D-библиотеки и ссылки на файлы DXF и изображения. Команды для создания видов находятся на вкладке Виды ленты, 2D-узлы в окне 2D-библиотека чертежей на боковой панели, а команды для создания ссылок — на вкладке Чертеж.







5. Проверьте и откорректируйте содержимое видов один за другим:

   • Обратите внимание, что после того как вы начали вносить изменения в содержимое видов, изменять настройки видов не следует.

   • Добавьте линии, графику, символы и текст. Инструменты для их добавления находятся на вкладках Чертеж и Аннотации ленты в режиме работы с чертежом.



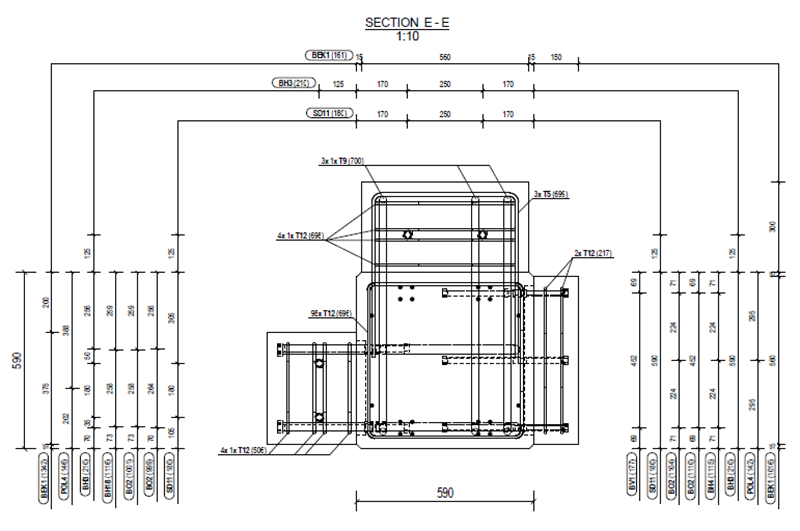

   • Удалите ненужные размеры и добавьте новые размеры для деталей и армирования. Измените настройки размеров деталей и настройки размеров арматуры, дважды щелкнув соответствующие размеры. Сохраните настройки для использования в дальнейшем. Команды для простановки размеров находятся на вкладке Простановка размеров ленты в режиме работы с чертежом.



   • Удалите ненужные метки, объедините метки, создайте новые метки, метки армирования и ассоциативные примечания. Дважды щелкните какую-либо метку, чтобы изменить настройки меток. Кроме того, можно расставить и выровнять метки. Сохраните настройки для использования в дальнейшем. Соответствующие команды находятся на вкладке Аннотации ленты в режиме работы с чертежом, а также в контекстном меню.







6. Расставьте виды или выровняйте все виды по вертикали или по горизонтали по отношению к главному виду.

   Команда Расставить находится на вкладке Виды ленты в режиме работы с чертежом, а команды выравнивания — в контекстном меню.



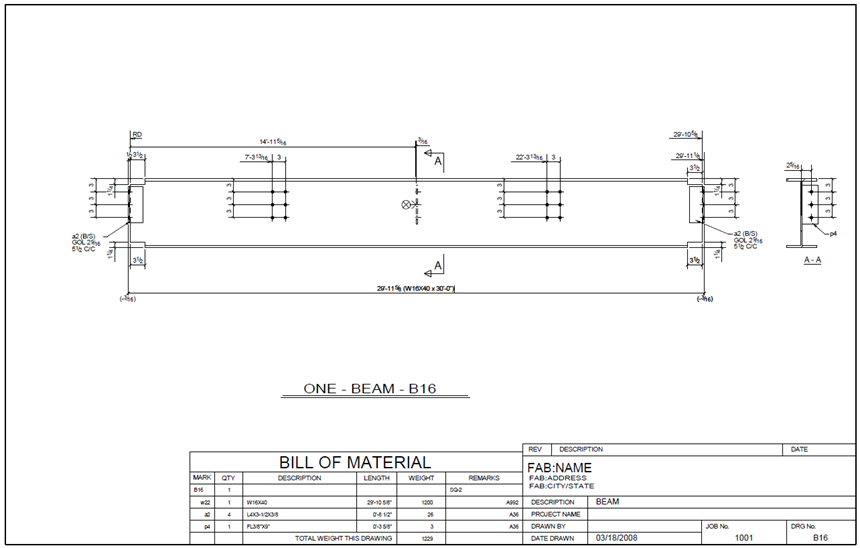

Поскольку это ваш первый проект, мы рекомендуем создать рабочий чертеж металлоконструкции с использованием предустановленных настроек из вашей среды, а затем внести в этот чертеж необходимые изменения вручную в режиме работы с чертежом. Инструкции ниже относятся к чертежам сборок.

1. На ленте перейдите на вкладку Чертежи и отчеты и выберите Свойства чертежа > Чертеж сборки.

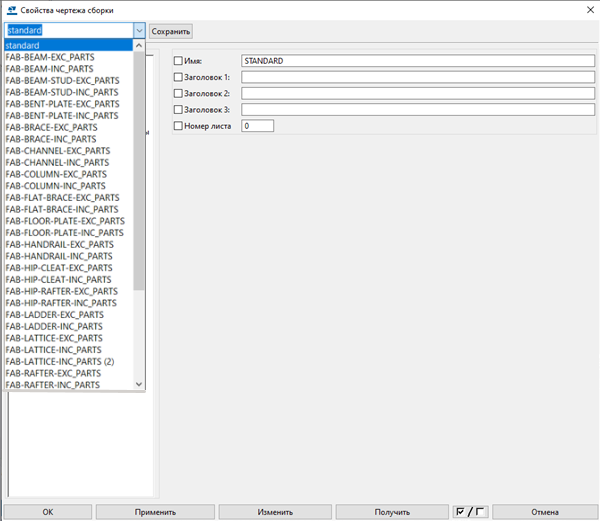

2. Откройте список файлов настроек чертежей и выберите файл с именем, которое соответствует вашим задачам.

3. Проверьте и измените общие настройки в диалоговом окне Свойства чертежа сборки:

   • Задайте Имя и Заголовок 1 — Заголовок 3.

   • Щелкните узел Компоновка и поменяйте компоновку на другую, если нужно.

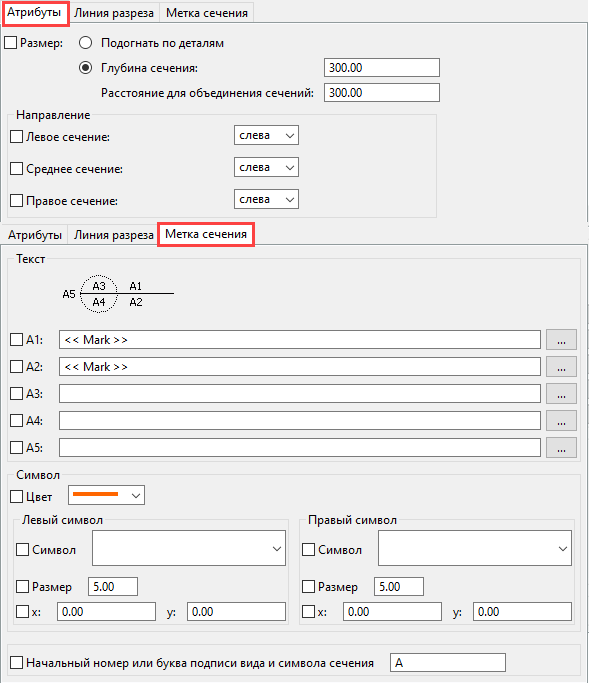

   • Щелкните узел Вид сечения и задайте глубину вида сечения и содержимое метки сечения для использования по умолчанию.

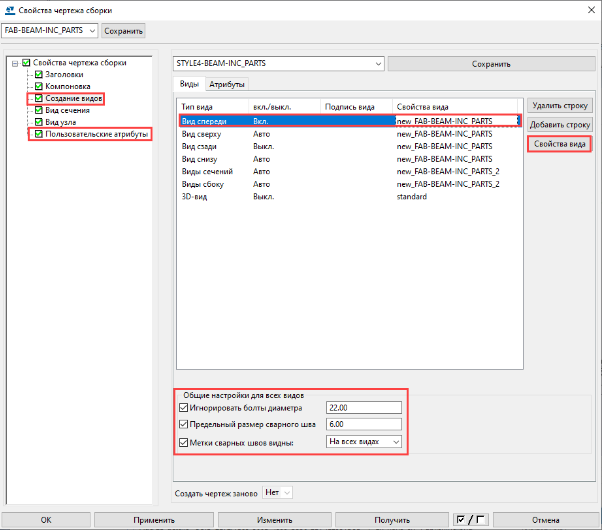

   • Щелкните узел Создание видов и задайте хотя бы один главный вид для создания (например, вид спереди), а также введите Подпись для вида. Также здесь можно создать виды сечений и виды сбоку.

     Кроме того, задайте настройки видимости болтов и сварных швов, общие для всех видов. Проверьте и заполните пользовательские атрибуты, которые являются общими для всех ваших чертежей.



4. Выберите созданный вид (например, вид спереди) в списке видов и нажмите кнопку Свойства вида. Внесите изменения в настройки вида. Если вы решили создать несколько главных видов, откорректируйте настройки отдельно для каждого вида.



   • Задайте Масштаб.

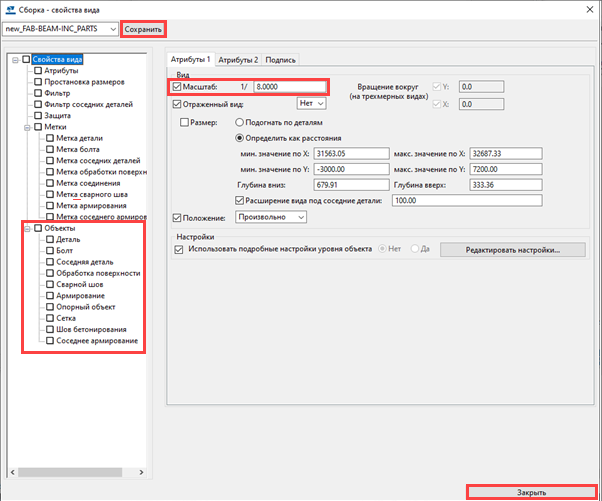

   • Поочередно откройте настройки объектов строительной конструкции (деталь, соседняя деталь, болт, сварной шов, сетка и т. д.) и задайте видимость и представление объектов.

     Для деталей на главных видах обычно подходит представление Контур. Представление Точно — идеальный вариант для деталей на видах узлов, сечений и видах сбоку, поскольку он позволяет показать, например, истинные контуры горячекатаных профилей. Для сварных швов можно указать, следует ли показывать смоделированные швы. Для болтов можно указать, следует показывать отверстия под болты и ось болта или сами болты. Если стоит задача упростить чертеж, используйте представление в виде отверстий.

   • Закончив, нажмите кнопку Сохранить, чтобы сохранить настройки вида, и нажмите кнопку Закрыть.

5. Нажмите Применить в диалоговом окне Свойства чертежа сборки, чтобы применить изменения к чертежу, который вы собираетесь создать. Кроме того, сохраните настройки чертежа, чтобы вы могли использовать их в своих следующих проектах.
6. Выберите объекты.

   Переключатели выбора сборок позволяют управлять типом создаваемых чертежей. Если переключатель Выбрать сборки активирован, создаются только чертежи сборок и ЖБ элементов. Выбрать объекты в сборках Если переключатель выбора включен ИЛИ ни один из переключателей выбора сборок не активен, создаются чертежи отдельных деталей, сборок и отлитых элементов. Другой вариант — использовать соответствующие фильтры выбора или параметры Видимость объектов в списке в диалоговом окне Обзор создания, чтобы определить объекты, для которых нужно создавать чертежи.

7. На вкладке Чертежи и отчеты щелкните Создать рабочий чертеж и убедитесь, что Обзор создания переключатель включен, и щелкните Создать рабочий чертеж.
8. В диалоговом окне Обзор создания выберите параметр Выбор вручную, который предполагает Примененные настройки, и нажмите Создать.
   Совет:

   • Кроме того, вы можете нажать Рекомендуемые настройки и выбрать ранее измененные настройки в списке сохраненных.
   • Также можно использовать функцию Рекомендованный шаблон: в начале работы над проектом, когда доступных шаблонов чертежей еще нет, невозможно найти наиболее подходящий шаблон чертежа. Если совпадение шаблонов чертежей не найдено, система автоматически ищет наиболее подходящие сохраненные настройки; если совпадение сохраненных настроек не найдено, предлагаются примененные настройки.

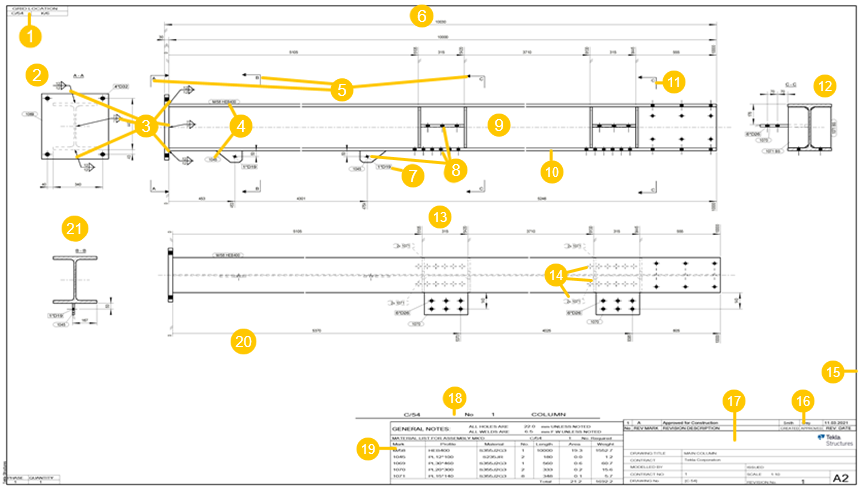

В режиме работы с чертежом вручную измените рабочий чертеж металлоконструкции, чтобы получить желаемый результат.

1. На вкладке Чертежи и отчеты на ленте нажмите Диспетчер документов, выберите и откройте ранее созданный рабочий чертеж металлоконструкции.
2. Проверьте компоновку, таблицы и штампы (все содержимое за пределами видов). Чтобы внести изменения в компоновку, перейдите в Редактор компоновок, дважды щелкнув одну из таблиц в компоновке.

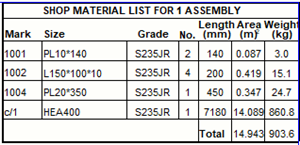

   Например, дважды щелкните список материалов:



3. Проверьте настройки в созданных главных видах (сверху, спереди, снизу, сзади). Чтобы откорректировать настройки вида, дважды щелкните рамку вида. Рамка вида видна, когда указатель мыши находится внутри этой рамки.

   • Правильный ли масштаб?

   • Соответствует ли подпись вида его содержимому?

   • Содержит ли вид нужные вам объекты строительной конструкции? Если нет, откорректируйте настройки видимости объектов.

   • Довольны ли вы представлениями объектов строительной конструкции? Если нет, проверьте представления деталей, обработки поверхности, болтов, сварных швов и т. д.

   • Закончив, нажмите кнопку Изменить. Кроме того, сохраните настройки вида, чтобы использовать их в своих следующих проектах.

4. Создайте другие виды (виды сечений, виды узлов) и проверьте настройки видов так же, как для главных видов. Кроме того, добавьте двумерные узлы из 2D-библиотеки или ссылки на файлы DXF. Команды для создания видов находятся на вкладке Виды ленты, 2D-узлы в окне 2D-библиотека чертежей на боковой панели, а команды для добавления ссылок — на вкладке Чертеж.







5. Проверьте и откорректируйте содержимое видов один за другим:

   • Обратите внимание, что после того как вы начали вносить изменения в содержимое видов, изменять настройки видов не следует.

   • Добавьте линии, графику, символы и текст. Инструменты для их добавления находятся на вкладках Чертеж и Аннотации ленты, которая отображается в режиме работы с чертежом.



   • Удалите ненужные размеры и добавьте новые размеры к деталям и болтам. Дважды щелкните какой-либо размер, чтобы изменить настройки размеров. Сохраните настройки для использования в дальнейшем. Команды для простановки размеров находятся на вкладке Простановка размеров ленты в режиме работы с чертежом.



   • Удалите ненужные метки и создайте новые метки. Дважды щелкните какую-либо метку, чтобы изменить настройки меток. Кроме того, можно расставить или выровнять метки. Кроме того, добавьте вручную метки сечений. Сохраните настройки для использования в дальнейшем. Соответствующие команды находятся на вкладке Аннотации ленты в режиме работы с чертежом, а также в контекстном меню.







6. Расставьте виды или выровняйте все виды по вертикали или по горизонтали по отношению к главному виду.

   Команда Расставить находится на вкладке Виды ленты в режиме работы с чертежом, а команды выравнивания — в контекстном меню.
