Если вам нужно изменить таблицу в компоновке чертежа, ее можно открыть в редакторе шаблонов (TplEd). В редакторе шаблонов таблицы из компоновок чертежей называются шаблонами.

1. На чертеже дважды щелкните таблицу, которую требуется изменить.

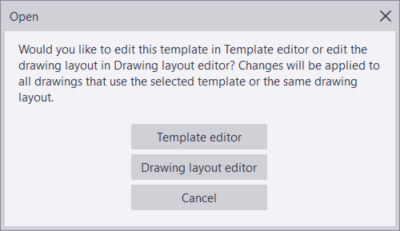

   Откроется следующее диалоговое окно:



2. Нажмите Редактор шаблонов.

   Tekla Structures запускает редактор шаблонов и открывает в нем выбранный шаблон.

3. Измените шаблон.
   • Чтобы изменить свойства поля значения, дважды щелкните поле значения, внесите изменения в свойства и нажмите ОК.

     Например, измените имя поля значения, размер шрифта и допустимую длину текста. Имя поля значения будет отображаться в обозревателе содержимого и в шаблоне.



   • Чтобы изменить свойства текста, дважды щелкните текст, внесите изменения в свойства и нажмите ОК.

     Например, введите имя текстового объекта и измените размер шрифта. Имя будет отображаться в обозревателе содержимого.



     При добавлении содержимого в шаблон обращайте внимание на обозреватель содержимого слева. В нем отображаются добавленные объекты содержимого, а также можно быстро выбрать объекты содержимого и работать с ними. При выборе объекта в обозревателе содержимого этот объект также выбирается в шаблоне.



   • Можно изменить цвет текстового объекта. Для этого дважды щелкните текстовый объект в шаблоне и в свойствах объекта нажмите кнопку рядом с настройкой шрифта. Затем щелкните поле цвета и выберите стандартный или пользовательский цвет.



   • Чтобы улучшить шаблон, в него можно перенести подписи и поля значений. В нем также можно обрезать строки или добавить линии, чтобы отделить столбцы и строки. При обрезании удаляется ненужное свободное место вокруг строк.
     • Чтобы обрезать строку, выберите ее, щелкните правой кнопкой мыши, выберите Обрезать, а затем выберите требуемый вариант обрезки.
     • Перетащите текстовые подписи и поля значений, чтобы при необходимости изменить их положение.
     • С помощью графических инструментов в шаблоне можно чертить линии между столбцами и строками.



     • Дважды щелкните созданные объекты, чтобы изменить цвет и другие свойства.

       Например, дважды щелкните рамку и откорректируйте свойства линий рамки.

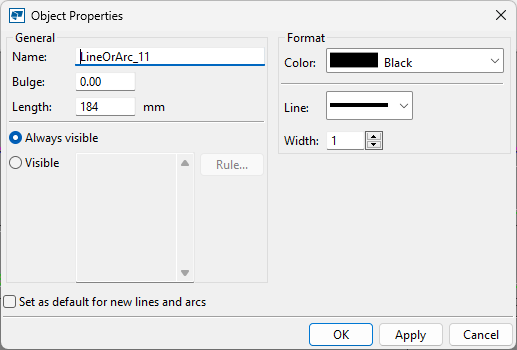

       Можно изменить цвет объекта фигуры. Для этого дважды щелкните объект фигуры, например линию, а затем в свойствах объекта щелкните поле цвета и выберите пользовательский цвет.



4. Сохраните изменения, выбрав Файл > Сохранить (или Сохранить как, чтобы сохранить его в другой папке, например в папке модели).
