Добавление символов соединений, нагруженных изгибающим моментом, на чертеже Tekla Structures

На чертежах общего вида соединения, нагруженные изгибающим моментом, обозначают балки, жестко соединенные с колоннами.

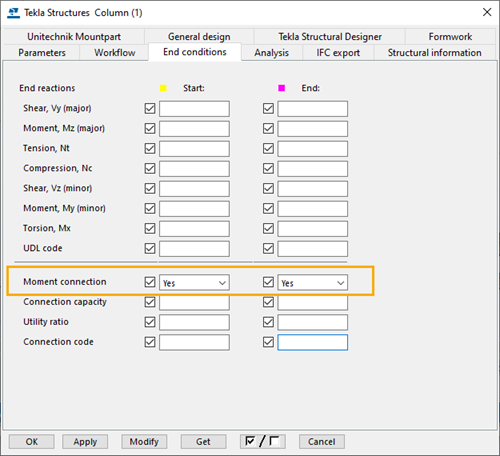

Для отображения на чертежах детали символов соединений, нагруженных изгибающим моментом, необходимо установить параметр Изгибающий момент в значение Да на вкладке Условия на концах в пользовательских атрибутах детали в модели.

На чертежах общего вида символы соединений, нагруженных изгибающим моментом, можно создавать, обновлять и удалять с помощью макроса Создать символы соединений, нагруженных изгибающим моментом.

Создать символы соединений, нагруженных изгибающим моментом

На чертежах общего вида можно создавать символы соединений, нагруженных изгибающим моментом, чтобы показать балки, жестко соединенные с колоннами. Символы создаются в соответствии с закреплениями концов деталей. Символы соединений, нагруженных изгибающим моментом, можно автоматически создать для всех деталей на виде чертежа или только для выбранных деталей.

Ограничения: Символы соединений, нагруженных изгибающим моментом, создаются по опорным линиям. Это означает, что смещения не используются.

  1. Откройте чертеж.
  2. Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.
  3. Найдите макрос Создать символы соединений, нагруженных изгибающим моментом.
  4. Щелкните значок Создать символы соединений, нагруженных изгибающим моментом .
  5. В диалоговом окне Создать символы соединений, нагруженных изгибающим моментом выберите цвет символов в списке цветов.
  6. Введите масштаб символов в поле рядом со списком цветов.
  7. Выполните одно из следующих действий:
    • Чтобы создать символы соединений, нагруженных изгибающим моментом, для всех деталей на виде чертежа, выберите вид.
    • Чтобы создать символы соединений, нагруженных изгибающим моментом, для выбранных деталей, выберите детали.
  8. Нажмите кнопку Создать.

    Символы соединений, нагруженных изгибающим моментом, создаются в соответствии со свойствами закрепления расчетной детали и соединения:

    • если соединение существует, данные о закреплении начала и закреплении конца считываются с вкладок Закрепление начала и Закрепление конца в свойствах расчетной детали;

    • при отсутствии соединения данные о закреплении считываются с вкладки Условия на концах в пользовательских атрибутах детали.

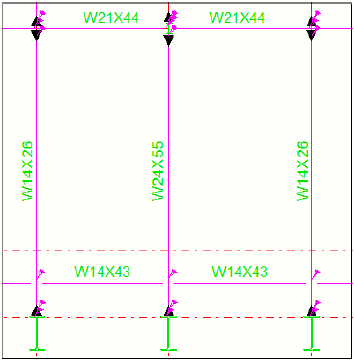

Пример

Tip:

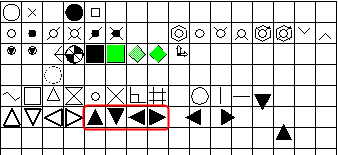

Используемый символ соединения, нагруженного изгибающим моментом, зависит от того, куда он указывает: вправо, влево, вниз или вверх. Символы по умолчанию извлекаются из файла символов xsteel.sym. Если требуется использовать другие символы, можно изменить их в редакторе символов: откройте файл символов xsteel.sym, измените символы 87 (вправо), 86 (влево), 85 (вниз) или 84 (вверх) и сохраните изменения.

Обновление символов соединений, нагруженных изгибающим моментом

Если требуется удалить все ранее созданные символы соединений, нагруженных изгибающим моментом, и создать новые, соответствующие текущему моменту, можно обновить символы соединений.

  1. Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.
  2. Найдите макрос Создать символы соединений, нагруженных изгибающим моментом.
  3. Щелкните значок Создать символы соединений, нагруженных изгибающим моментом .
  4. Выполните одно из следующих действий:
    • Чтобы обновить символы соединений, нагруженных изгибающим моментом, для всех деталей на виде, выберите вид.
    • Чтобы обновить символы соединений, нагруженных изгибающим моментом, для выбранных деталей, выберите детали.
  5. Нажмите кнопку Создать.

При этом Tekla Structures удаляет все ранее созданные символы и создает новые, соответствующие текущему состоянию модели.

Удаление символов соединений, нагруженных изгибающим моментом

Можно удалить символы нагруженных изгибающим моментом соединений всех деталей на виде или выбранных деталей.

  1. Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.
  2. Найдите макрос Создать символы соединений, нагруженных изгибающим моментом.
  3. Щелкните значок Создать символы соединений, нагруженных изгибающим моментом .
  4. Выполните одно из следующих действий:
    • Чтобы удалить символы соединений, нагруженных изгибающим моментом, со всех деталей на виде, выберите вид.
    • Чтобы удалить символы соединений, нагруженных изгибающим моментом, с выбранных деталей, выберите детали.
  5. Нажмите кнопку Удалить.
