Можно указать, должны ли на чертеже отображаться кромки фасок, а также как они должны отображаться.

1. Откройте чертеж с видом детали, содержащей фаски кромок, и дважды щелкните рамку вида, чтобы открыть свойства вида чертежа.
2. В дереве параметров слева выберите Деталь.
3. В области Дополнительные метки в свойствах детали установите флажок Фаски кромок вкл./выкл..
4. В списке Представление выберите Контур или Точно, в зависимости от нужного результата.

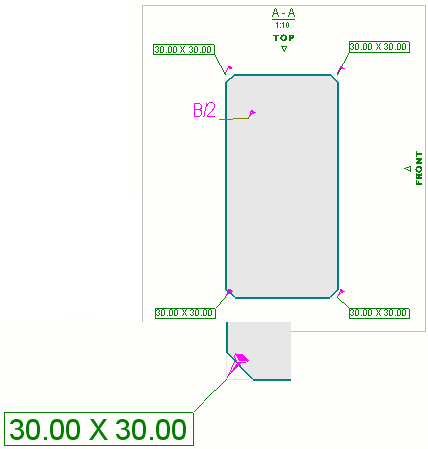

   Точно

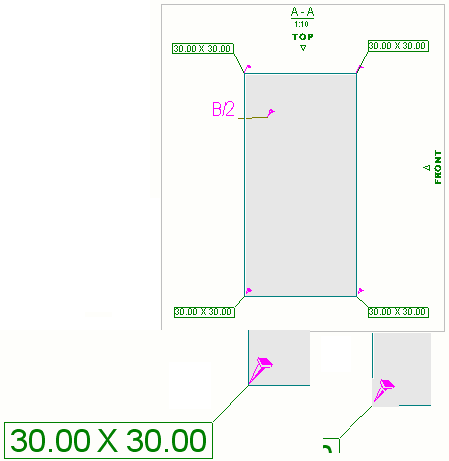

   Контур

5. Нажмите кнопку Изменить.
6. При необходимости дважды щелкните фаску кромки на чертеже и измените цвет и тип линии в свойствах фаски кромки.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.

Чтобы отобразить фаски кромок для определенной детали на чертеже, дважды щелкните деталь на чертеже и в свойствах детали нажмите кнопку Фаски кромок в виде значка глаза , а затем щелкните Изменить.

Для фасок кромок на чертежах можно определить цвет и тип линии.

1. В меню Файл нажмите Настройки > Параметры и перейдите к настройкам Отображение объектов.
2. Задайте цвет и тип линии по умолчанию для фаски кромки.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
3. Чтобы сохранить настройки по умолчанию и закрыть диалоговое окно, щелкните ОК.

Можно вручную изменить тип и цвет линий фасок кромок на открытых чертежах. Заданные вручную цвет и тип переопределяют цвет и тип по умолчанию, определенные в настройках Отображение объектов в диалоговом окне Параметры.

1. Чтобы изменить свойства фаски кромки, дважды щелкните фаску кромки на открытом чертеже.
2. Выберите необходимый цвет и тип линий.
   Можно использовать стандартный цвет или свой пользовательский цвет RGB.
3. Нажмите Изменить.

   Цвет и тип линии изменяются.

   В качестве цвета линий фаски кромки часто используется невидимый цвет , так как не всегда нужно выводить фаски кромок на печать или показывать на чертежах с малым масштабом, однако при этом все равно должна быть возможность видеть и выбирать их, например для добавления ассоциативных примечаний.

К фаскам кромок можно добавлять ассоциативные примечания.

1. Откройте чертеж детали, имеющей фаски кромок.
2. Дважды щелкните детали и фаски кромок и измените свойства детали и свойства фаски кромок так, чтобы фаски кромок были видны и их можно было легко выбрать.
3. Чтобы открыть свойства ассоциативных примечаний, удерживайте клавишу Shift и на вкладке Аннотации на чертеже выберите в раскрывающемся списке одну из команд Примечание.
   Также можно выбрать Ассоциативное примечание в списке объектов панели свойств.
4. В списке Тип объекта выберите Фаска кромки.
5. В визуальном редакторе ассоциативных примечаний нажмите кнопку плюса , чтобы открыть список элементов, и выберите элементы, которые требуется добавить в примечание.
   Удалить ненужные элементы из примечания можно, нажав красную кнопку удаления .
6. Внесите требуемые изменения в остальные свойства.
7. Чтобы добавить примечание, щелкните фаску кромки на чертеже.

   При использовании линии выноски необходимо указать положение для примечания.
