• Модель — это единый источник информации для чертежей. Чертежи — не более чем вид модели, обычно двумерный.

• Быстрое, эффективное и контролируемое создание чертежей.

• Автоматически создаются рабочие чертежи отдельных деталей и сборок, а также чертежи ЖБ элементов по выбранным деталям с предустановленными настройками компоновки, видов, размеров, меток и объектов строительной конструкции. Свойства уровня вида определяются отдельно для каждого вида перед созданием чертежа.

• Автоматически создаются чертежи общего вида и планы расположения анкерных болтов на основе выбранных видов.

• Объекты чертежа связаны с объектами модели и обновляются при изменении модели.

• Изменение некоторых свойств требует повторного создания чертежей.

• Если в модели есть несколько идентичных деталей, ЖБ элементов или сборок, Tekla Structures создает только один чертеж для каждой из них.

• Свойства чертежа можно изменять на трех уровнях: на уровне чертежа, вида и объекта, в зависимости от типа чертежа и желаемых результатов.

• Чертежи состоят из элементов трех основных типов: компоновка чертежа, виды чертежа и объекты чертежа. Выбрать, что именно требуется включить в чертеж, можно до его создания, а также добавлять, изменять и удалять объекты на существующем чертеже.

• Чертежи можно предварительно просматривать и выводить на печать в PDF, отправлять их на принтер или сохранять в виде файлов печати.

• Можно управлять редакциями чертежей, выпускать, блокировать и замораживать чертежи.

• С помощью интерактивных инструментов редактирования можно добавлять на чертежи размеры, эскизные объекты, метки, примечания, текст, символы, изображения или ссылки.

В Tekla Structures чертежи интегрированы с моделью. Чертеж — это окно в модель, в котором трехмерные конструкции отображаются в двух измерениях. Объекты строительной конструкции, показанные на чертеже — это объекты модели, созданные в модели. На чертеже можно изменить их представление, однако нельзя изменять их геометрию и местоположение либо удалять их. Все изменения, внесенные в объекты строительной конструкции, также вносятся в модель. Благодаря этому чертежи всегда соответствуют текущему состоянию модели, и размеры и метки на них всегда остаются правильными. Отфильтровать объекты строительной конструкции на чертежах можно с помощью инструментов фильтрации или сделать их невидимыми, скрыв их на чертеже.

Чертежи можно создавать на любом этапе проекта. Для создания чертежей отдельных деталей, сборок и ЖБ элементов модель должна быть пронумеровена, поэтому перед созданием чертежей необходимо спланировать и выполнить нумерацию.

Дополнительные сведения о нумерации см. в разделе Нумерация модели.

Если модель была изменена, Tekla Structures выводит в диалоговое окно Диспетчер документов уведомление о том, что связанные с ней чертежи необходимо обновить. Открыть чертеж, который не соответствует текущему состоянию модели, нельзя.

Чертежи Tekla Structures являются ассоциативными. Объекты на чертеже связаны с объектами модели, поэтому большинство объектов на чертеже автоматически обновляются при изменении соответствующих объектов в модели. Например, при изменении размеров объекта модели размерные точки перемещаются вместе с соответствующим объектом на чертеже, и размеры пересчитываются. В то же время все изменения, внесенные в чертеж вручную, сохраняются. Это относится ко всем типам чертежей.

Чтобы отразить внесенные в модель изменения, Tekla Structures обновляет следующие объекты чертежа:

• Детали и другие объекты строительной конструкции

• Метки

• Размеры

• Сварные швы

• виды

• Метки сечений

• Метки узлов

• Ассоциативные примечания

• Таблицы

Tekla Structures сохраняет изменения, внесенные вручную в чертежи:

• Точки ассоциативности объектов, например при перетаскивании объекта на новое место

• Свойства объектов, например цвет, шрифт и тип линий

Расширенные параметры, связанные с ассоциативностью:

XS_ASSOCIATIVE_CHANGE_HIGHLIGHT_SIZE

XS_ASSOCIATIVE_CHANGE_HIGHLIGHT_SYMBOL

XS_DRAWING_CHANGE_HIGHLIGHT_COLOR

XS_HIGHLIGHT_ASSOCIATIVE_DIMENSION_CHANGES

XS_​HIGHLIGHT_​MARK_​CONTENT_​CHANGES

Символ ассоциативности

Символ ассоциативности на чертежах показывает, какие из объектов чертежа являются ассоциативными и обновляются автоматически. Символы ассоциативности отображаются только при выборе объекта чертежа (например, размера).

Объекты, не имеющие действительных ассоциативных связей, помечаются прозрачным символом ассоциативности и вопросительным знаком. Эти символы отображаются постоянно, даже если объект чертежа не выбран. Тем самым упрощается поиск объектов, требующих внимания.

На напечатанных чертежах символы ассоциативности отсутствуют.

Символы изменения

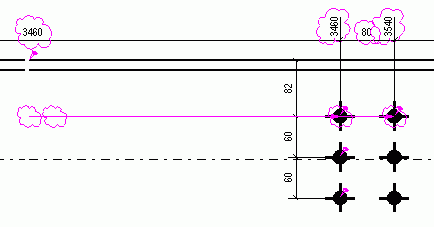

Tekla Structures выделяет метки, примечания, метки размеров и размерные точки, которые изменились в связи с изменениями в модели. Дополнительные сведения о символах изменения см. в разделе Проверка измененных меток, примечаний и размеров и удаление символов изменения.
