Создание врезок арматурных стержней с помощью приложения «Начертить врезки арматуры»

Приложение Начертить врезки арматуры позволяет создавать чертежи армирования в расчлененном виде с использованием настроек, заданных в приложении Врезки и простановка меток арматуры или в ассоциативных примечаниях. С помощью приложения можно за одно действие автоматически создать врезки для множества арматурных стержней. Для оптимизации работы с различными типами чертежей используйте приложение Начертить врезки арматуры в сочетании с приложением Врезки и простановка меток арматуры.

Приложение создает врезки арматуры на основе выбранных объектов. Можно выбрать:

Армирование: формы гибки создаются только для выбранных арматурных стержней.
Детали: формы гибки создаются для арматурных стержней в выбранной бетонной детали.
Виды: формы гибки создаются для арматурных стержней на выбранном виде чертежа.
Чертеж из окна Диспетчер документов: формы гибки создаются для арматурных стержней на выбранных чертежах.

Создание врезок

На чертеже выберите объект, для которого требуется создать врезки: армирование, детали, виды или чертеж из окна Диспетчер документов.
Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.
Нажмите стрелку рядом с пунктом Приложения, чтобы открыть список приложений.
В списке Приложения дважды щелкните Начертить врезки арматуры.

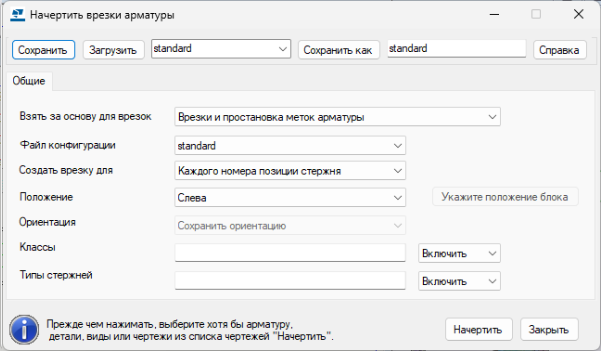

Задайте способ создания, положение форм сгибания и другие необходимые настройки:


Взять за основу для врезок	Врезки и простановка меток арматуры: Создайте формы сгибания на основе сохраненного файла настроек Врезки и простановка меток арматуры. Определите и сохраните настройки в приложении Врезки и простановка меток арматуры, которое можно запустить из каталога Приложения и компоненты. Ассоциативное примечание: Формы гибки создаются на основе сохраненного файла свойств ассоциативных примечаний. Задайте и сохраните свойства в свойствах ассоциативного примечания. Необходимо определить хотя бы один файл свойств врезок для ассоциативных примечаний.
Файл конфигурации	Выберите требуемый файл настроек из списка. В списке показаны настройки Врезки и простановка меток арматуры или Ассоциативное примечание настройки в зависимости от значения, выбранного в поле Взять за основу для врезок.
Создать врезку для	Каждого номера позиции стержня: для каждого номера позиции арматурного стержня создается по форме гибки. Каждой группы стержней: для каждой группы арматурных стержней создается по форме гибки.
Положение	Задайте положение форм гибки по отношению к бетонной детали. Параметры для Врезки и простановка меток арматуры и Ассоциативное примечание отличаются: Варианты положения для Врезки и простановка меток арматуры: Сверху и снизу: формы гибки располагаются над бетонной деталью и под ней. Снизу: формы гибки располагаются под бетонной деталью. Сверху: формы гибки располагаются над бетонной деталью. Слева: формы гибки располагаются слева от бетонной детали. Справа: формы гибки располагаются справа от бетонной детали. Пользовательское положение в выровненных блоках: формы сгибания распределяются по колоннам в выбранной области. Все стержни внутри колонны по умолчанию выровнены вертикально. Выберите требуемую область с помощью кнопки Укажите положение блока. Варианты положения для Ассоциативное примечание: Снизу: формы гибки располагаются под бетонной деталью. Низ — положение детали: формы сгибания располагаются в нижней части бетонной детали и упорядочены по самой длинной стороне. В логике размещения учитывается ориентация детали, вычисляется самая длинная сторона детали, которая используется в качестве опорной точки для определения того, что «низ» в данном контексте означает. Справа: формы гибки располагаются справа от бетонной детали. Справа — положение в детали: формы сгибания располагаются с правой стороны бетонной детали и упорядочены по самой длинной стороне. Логика размещения учитывает ориентацию детали и определяет ее самую длинную сторону, которая используется в качестве опорной точки для определения правой стороны в данном случае. Снизу и справа: формы сгибания располагаются снизу и справа от бетонной детали. Сверху: формы гибки располагаются над бетонной деталью. Сверху — положение детали: формы изгиба располагаются над бетонной деталью и упорядочены по самой длинной стороне. Логика размещения учитывает ориентацию детали и определяет ее самую длинную сторону, которая используется в качестве опорной точки для определения положения над деталью в данном случае. Сверху и снизу: формы гибки располагаются над бетонной деталью и под ней. Сверху и снизу — положение в детали: формы сгибания располагаются над и под бетонной деталью и упорядочены по самой длинной стороне. Логика размещения учитывает ориентацию детали и определяет ее самую длинную сторону, которая используется в качестве опорной точки для определения положения над и под деталью в данном случае.
Ориентация	Возможные значения: Сохранить поворот Повернуть к горизонтали Этот параметр доступен, только если в поле Положение выбрано значение Положение в выровненных блоках, заданное заказчиком.
Классы	Здесь можно включить или исключить определенные классы арматурных стержней. Задайте класс арматурных стержней. С помощью значения Исключить или Включить укажите, создавать ли форму сгибания для этих стержней.
Типы стержней	Здесь можно включить или исключить определенные формы гибки. Задайте коды форм арматурных стержней. С помощью значения Исключить или Включить укажите, создавать ли форму сгибания для этих стержней. Запросить код формы стержня можно, щелкнув Запросить объект на ленте.

Если выбрано значение Положение в выровненных блоках, заданное заказчиком, нажмите кнопку Укажите положение блока и выберите область, указав две точки.
Нажмите Начертить.

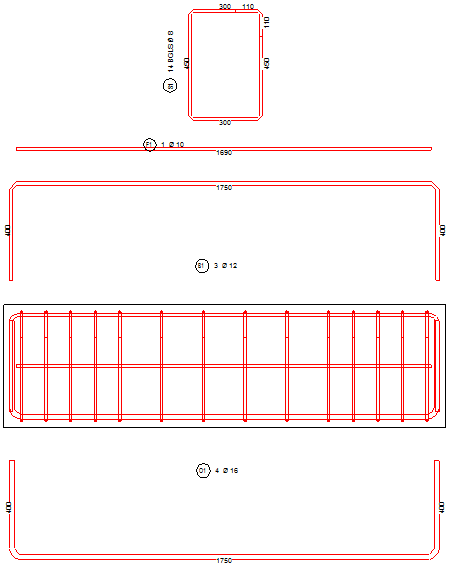

Примеры:
