Перетаскивание, изменение формы и размеров объектов чертежа
Многие объекты чертежа, размерные линии и линии выноски многих объектов чертежа имеют ручки. Эти ручки используются для перетаскивания объектов, а также для изменения их формы и размеров. При активации переключателя Перетаскивание на чертежах не нужно отдельно выбирать ручки или объекты для перетаскивания объектов, изменения их формы или размера.
Перетаскивание, изменение размеров и формы объектов аннотаций, эскизных объектов и меток сетки
- На открытом чертеже в меню Файл выберите Настройки и установите флажок Перетаскивание на чертежах. После этого можно перемещать и перетаскивать объекты чертежа (примечания, эскизные объекты и метки сеток), а также изменять их размеры и форму, не выбирая сначала объекты или ручки.
- Чтобы переместить точки ручек эскизных объектов для изменения их размера или формы, нажмите левую кнопку мыши на ручке и перетащите ее в новое место.
- Чтобы перетащить ручки меток сетки, необходимо сначала выбрать линию сетки. Убедитесь, что переключатель выбора Выбрать линию сетки
активен. - Также можно перетаскивать точку ассоциативности линии выноски объектов аннотаций.
Перетаскивание размеров
- Активируйте переключатель Перетаскивание на чертежах, чтобы перетаскивать объекты без предварительного выбора размера.

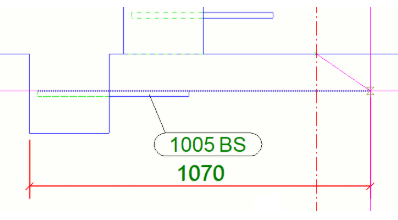

- Для перетаскивания меток размеров сначала выберите ручку метки, чтобы избежать наложения размеров и меток.
- Перетаскивать можно только относительные размеры, но не абсолютные.
- Прямые (линейные) размеры на чертежах можно изменять путем перетаскивания размеров за ручки размеров.

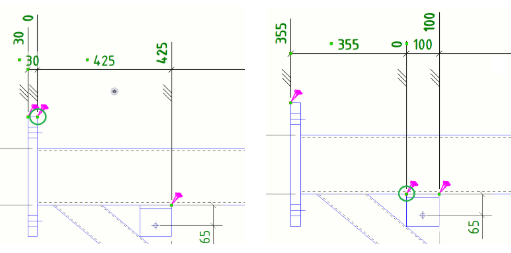

- Перетаскивание в отдельных размерных линиях: при попытке перетащить размерную точку в новое положение, которое находится позади существующей размерной точки, выбранная размерная точка будет удалена из старой позиции и вновь создана в новом предпочтительном положении. Если попытаться перетащить точку в координатную позицию, где уже находится существующая точка, перетаскиваемая размерная точка автоматически вернется назад, в исходное положение.
- Перетаскивание в наборах размеров: при попытке перетащить точку в область между двумя точками соседней размерной линии выбранная размерная точка будет удалена из старой позиции и создана в новом предпочтительном положении. Если попытаться перетащить точку в координатную позицию, где уже находится существующая точка, перетаскиваемая размерная точка будет удалена из старой позиции и будет объединена с существующей точкой.
- При перетаскивании размерной точки с нулевой координатой в цепях размеров можно изменить координату начальной точки размеров, не вызывая команду Задать начальную точку размера.
Прим.:
При перетаскивании метки, текстовой надписи или размера режим размещения объекта аннотаций может измениться на фиксированный в зависимости от значений перечисленных ниже расширенных параметров. Метка, примечание, текст или размер остаются там, где они были нанесены, даже если обновить чертеж. Имеет смысл проверить значения следующих расширенных параметров:
XS_CHANGE_DRAGGED_DIMENSIONS_TO_FIXED
XS_CHANGE_DRAGGED_MARKS_TO_FIXED
