Куда будут добавлены размерные линии

Выберите тип задания размеров:

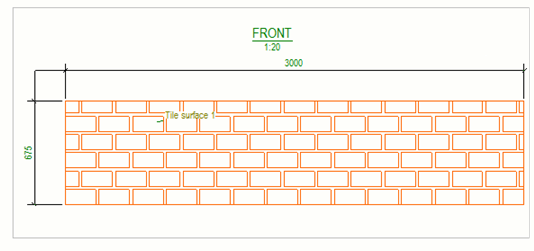

• Габаритные размеры: создаются размеры для ограничивающей рамки объектов, выбранных в списке Измерять от.

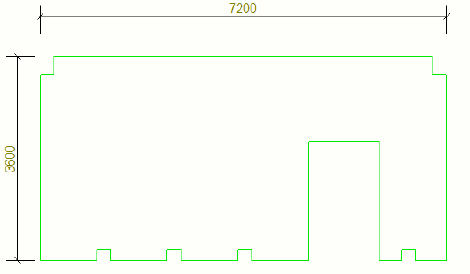

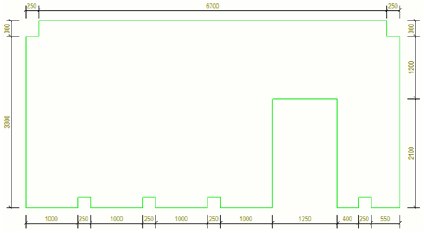

• Форма кромки: создаются размеры для кромки (контура) объекта, выбранного из списка Измерять от. Кромка — это периметр тени объекта, заданный в диалоговом окне Способ простановки размеров для форм, отверстий и углублений.

  Видимые грани, части разделены: позволяет создавать размеры только на гранях, видимых в тени объекта на данном виде чертежа.

  Видимые грани, части объединены: проставляет размеры только для внешнего периметра сборки, например фермы.

  Все грани: проставляет размеры граней, видимых в тени объекта при просмотре в трех основных направлениях: X, Y и Z. На чертежах это обычно виды спереди, сверху и сбоку. Значение по умолчанию — Все грани.

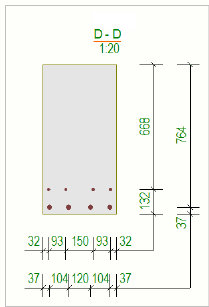

  Для многослойных панелей используемая по умолчанию точка отсчета размера (ЖБ элемент/сборка) может не дать нужного результата в сочетании с типом Форма кромки. В этом случае размеры внутренних и наружных слоев можно проставить отдельно в соответствии с именем детали.

• Второстепенные детали: создаются размеры для второстепенных деталей ЖБ элемента или сборки.

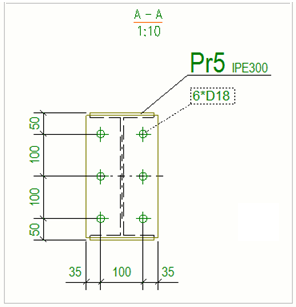

• Отверстия: создаются размеры для отверстий в объектах, выбранных в списке Измерять от. Размеры отверстий объединяются в соответствии с вариантом, выбранным в списке Объединять на одной линии.

  ПРИМЕЧАНИЕ. Тип простановки размеров Отверстия не предполагает простановку размеров болтов; чтобы получить размеры болтов, необходимо использовать Интегрированные размеры.

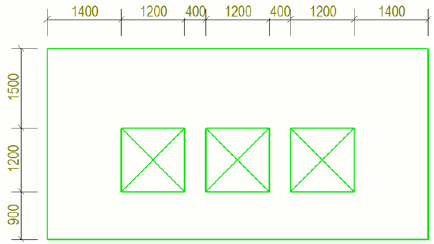

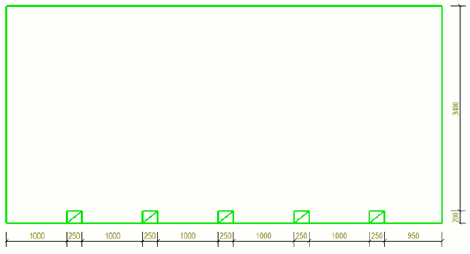

• Углубления: создаются размеры для углублений в объектах, выбранных в списке Измерять от. Размеры отверстий объединяются в соответствии с вариантом, выбранным в списке Объединять на одной линии.

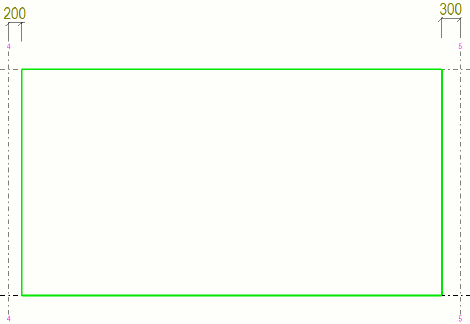

• Расстояние до сетки: создаются размеры от линии сетки до ограничивающей рамки объекта, выбранного в списке Измерять от. Этот тип простановки размеров работает только при условии, что линии сетки отображаются.

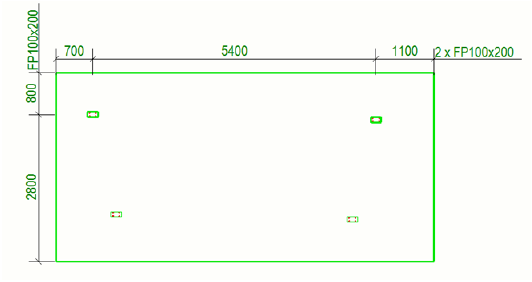

• Тип Фильтр можно использовать для простановки размеров на любых объектах, которые можно отфильтровать. Его часто используют при простановке размеров закладных. Например, можно создать фильтр для болтов и проставить размеры, задающие местоположение болтов.

  Если выбрать Фильтр в списке Куда будут добавлены размерные линии:

  • Появится список, в котором можно выбрать фильтр. Этот фильтр представляет собой фильтр вида чертежа; его необходимо создать предварительно.
  • Этот Только объекты на выбранных сторонах флажок позволяет образмерить только объекты, которые находятся на определенной стороне главной детали (например, на стороне Спереди ). Создавая отдельные правила для каждой стороны можно проставить размеры объектов спереди и сзади детали на отдельных размерных линиях. Возможные варианты — Спереди, Сверху, Начало, Назад, Снизу и Конец.

    ПРИМЕЧАНИЕ. Сторона определяется в системе координат вида чертежа. Например, при виде снизу ближайшая к зрителю сторона — Спереди.

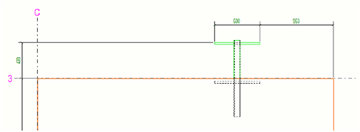

• Соседние детали: простановка размеров соседних деталей. Соседние детали обычно представляют собой детали, с которыми соединен объект, например колонны на чертеже балки.

  ПРИМЕЧАНИЕ. Простановка размеров соседних деталей работает лучше, если размер вида увеличен настолько, что соседние детали отображаются на виде полностью.

  См. пример простановки размеров соседних деталей в разделе "Примеры размеров" ниже.

• Параметр Центр тяжести создает размеры, отображающие центр тяжести (ЦТ) на чертежах отдельных деталей, сборок и ЖБ элементов.

Размещение и объединение размерных линий

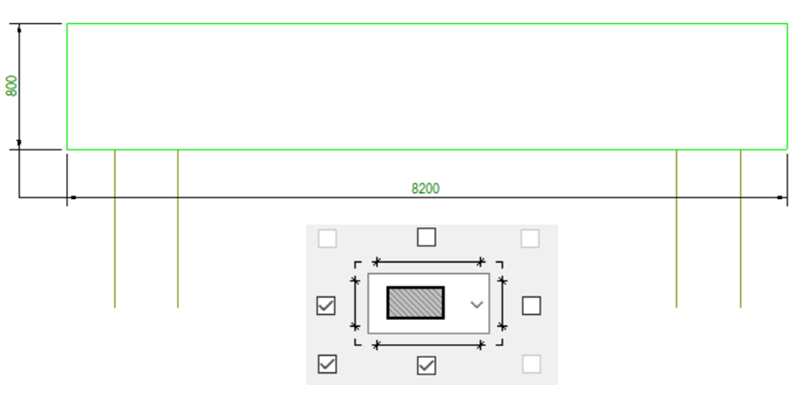

Управляйте тем, с каких сторон сборки/ЖБ элемента будут созданы размеры.

• Если повернуть вид вручную, местоположения размерных линий поворачиваются вместе с ним.

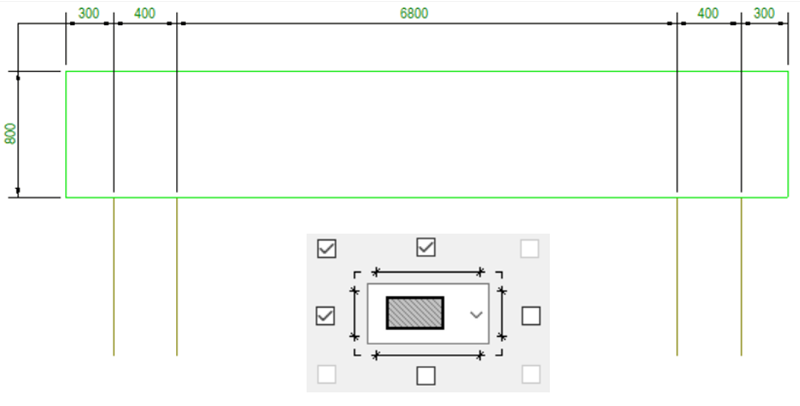

• При выборе обеих сторон (сверху и снизу или слева и справа) размеры объектов проставляются с той стороны, которая ближе к объекту.

• Если для правила выбрана только часть сборки/отлитого элемента, один из флажков будет недоступен, и установить его нельзя.



• При выборе одной вертикальной и одной горизонтальной размерной линии активируются флажки объединения в углах, позволяющие объединить перпендикулярные размерные линии. По умолчанию эти флажки недоступны.





• Можно выбрать для простановки размеров объекты из всей сборки/ЖБ элемента или только из одной половины сборки/ЖБ элемента. В этом случае объекты во второй половине при создании размеров игнорируются. Значение по умолчанию — вся сборка/ЖБ элемент.



Ориентация

Позволяет ориентировать размеры параллельно наклонной кромке детали. Также можно создать горизонтальные или вертикальные размеры.

• Этот параметр отображается только при выборе типов простановки размеров Фильтр или Форма кромки.

• Если выбран тип Фильтр, возможны два варианта ориентации.

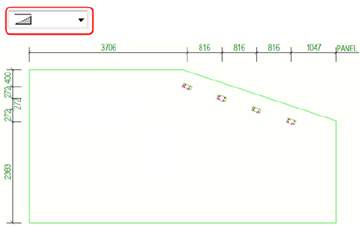

  Первый вариант позволяет разместить размеры параллельно наклонной кромке:



  Второй вариант позволяет разместить размеры горизонтально и вертикально:

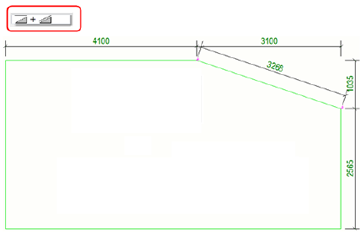

• Если выбран тип Форма кромки, возможны три варианта ориентации. Первые два варианта работают аналогично первым двум вариантам при использовании типа Фильтр. Первый вариант используется по умолчанию. Третий вариант позволяет создать и наклонные, и горизонтальные/вертикальные размеры:



Минимальная длина наклонного участка

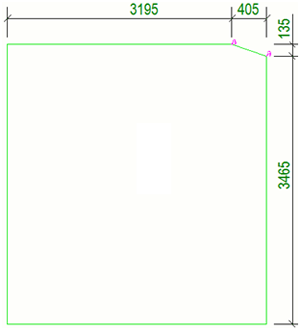

Задает минимальную длину наклонных участков, при которых для этих наклонных участков создаются размеры. Значение по умолчанию — 300 мм. Например, когда этот параметр имеет значение 500 мм и наклонный участок короче 500 мм, размеры параллельно наклонному участку не создаются; вместо них создаются горизонтальные и вертикальные размеры.

Направление

Позволяет указать, где находятся точки отсчета размеров:

• Значения по умолчанию — слева для размеров Горизонтально и снизу для размеров Вертикально.

• При выборе варианта, помеченного символом , в качестве точки отсчета для размеров выбирается ближайшая кромка (отдельно для каждого размера). В примере ниже объект ближе к правой кромке, поэтому горизонтальный размер начинается от нее.

Горизонтальные = вертикальные

Часто значения параметров и для вертикальных, и для горизонтальных размеров аналогичны; при установке этого флажка достаточно задать значения только для вертикальных размеров.

Замыкать линии

Позволяет указать, продлеваются размерные линии до другого конца ЖБ элемента/сборки или нет . По умолчанию размерные линии продлеваются до другого конца ЖБ элемента/сборки.

Проставлять размеры до

Позволяет указать, какие точки выбранных объектов образмериваются:

• Значение по умолчанию — оба конца.



• Если выбран вариант с центральной точкой и объект является пользовательской деталью (т. е. закладной), Tekla Structures будет использовать точку вставки компонента, которая не обязательно находится в центре. У других объектов используется фактическая центральная точка.

Круглые отверстия

Позволяет указать, как проставляются размеры круглых отверстий: по центральной точке или по диаметру :

• Этот параметр отображается, только если выбран тип Отверстия или Углубления.

• Значение по умолчанию — диаметр.

• В настоящее время круглые отверстия, созданные с использованием профилей с префиксами D, ELD, ROD, EPD, O, PD и TUBE, распознаются как круглые проемы и образмериваются. Если круглое отверстие создано с использованием, например, круглых фасок, оно не образмеривается.

Свойства размеров

Выберите и примените настройки размеров, определенные в сохраненном ранее файле свойств размеров. Значение по умолчанию — standard. В этом файле определяются используемые свойства размеров, такие как тип размеров, единицы измерения, точность, формат, внешний вид, метки и включаемые теги размеров.

Если установить флажок Одинаковые со всех сторон, настройки в файле свойств размеров будут использоваться со всех сторон. Если флажок Одинаковые со всех сторон снят, можно выбрать и применить разные свойства размерной линии для сторон Сверху, Снизу, Слева и Справа.

Измерять от

Определяет объекты, которые будут использоваться в качестве точки отсчета для размеров. Возможные значения:

• ЖБ элемент/сборка: это значение используется по умолчанию. При выборе этого значения становятся доступны еще три варианта:
  • Только бетонные/стальные детали: для ЖБ элемента используются только бетонные детали, а для стальной сборки — только стальные детали.
  • Все детали
  • Все детали и арматура
• Главная деталь: при выборе этого варианта используется главная деталь ЖБ элемента или сборки.
• Имя детали: при выборе варианта Имя детали можно задать имя детали.
• Фильтр: при выборе варианта Фильтр можно использовать предустановленный фильтр для выбора объектов, которые будут использоваться в качестве точек отсчета размеров.
• Текущая деталь: выбирайте вариант Текущая деталь, если проставляются размеры одной детали.
• Заводские болты не включены: не создает размерных точек в окружающей геометрии.

Для некоторых типов простановки размеров или при выборе определенной настройки Измерять от становятся доступны дополнительные параметры:

• Ограничивающая рамка: в качестве точки отсчета для размеров используется ограничивающая рамка объекта. Этот параметр доступен только для методов простановки размеров Фильтр, Отверстия, Углубления, Второстепенные детали и Соседние детали.
• Ближайшая кромка: в качестве точки отсчета для размеров используется ближайшая кромка объекта. Этот параметр доступен только для методов простановки размеров Фильтр, Отверстия, Углубления, Второстепенные детали и Соседние детали.
• И сетка: к размерам добавляются линии сетки. Этот параметр доступен только для методов простановки размеров Габаритные размеры, Форма кромки, Фильтр, Второстепенные детали, Отверстия и Углубления.
• Средняя точка: в качестве точки начала координат для размеров используется центральная точка. Этот параметр доступен, если вы выбрали вариант Главная деталь, Текущая деталь или Имя детали для настройки Измерять от, а также при использовании одного из следующих методов простановки размеров: Фильтр, Второстепенные детали,Отверстия, Углубления или Соседние детали.

Объединять на одной линии

Позволяет создать правило на основе фильтра, например, для выбора всех закладных (EB_*), а затем сгруппировать закладные по имени главной детали, чтобы у закладных с разными именами были свои размерные линии. В качестве фильтруемого объекта может выступать деталь, арматурный стержень или сборка. Возможные значения:

• Все объекты (по умолчанию)

• По имени

• По номеру позиции

• Нет

Если выбран тип Отверстия или Углубления, содержимое списка Объединять на одной линии меняется на значения, подходящие для отверстий или углублений. Возможные значения:

• Все отверстия (по умолчанию)

• Все отверстия одинакового размера

• По имени режущей детали

• Нет

Объединять только объекты, у которых одинаковы

X- или Y-координата

Z-координата

Объединяются только размеры объектов, которые находятся на одной горизонтальной или вертикальной линии, или размеры объектов, которые имеют одинаковую координату Z. По умолчанию эти флажки сняты.

Допуск

Под допуском понимается максимальное расстояние между объектами, в пределах которого Tekla Structures считает объекты лежащими на одной и той же линии. Значение по умолчанию — 50 мм.

Предпочтительное направление объединения

Задает предпочтительное направление для объединения размеров в случае, если объекты могут быть объединены и в горизонтальном, и вертикальном направлениях. Значение по умолчанию — X.

Не создавать размерные линии короче чем

Задает минимальную длину размеров, которые будет создавать Tekla Structures. Значение по умолчанию — 0, т. е. создаются все размеры.

Не проставлять размеры отверстий меньше чем

Задает минимальный диаметр для отверстий, размеры для которых будет создавать Tekla Structures.

Этот параметр позволяет запретить создание размеров для мелких отверстий. Значение параметра представляет собой более короткий из размеров отверстия. Поэтому, если какой-либо из размеров отверстия превышает заданное значение, отверстие будет образмерено во всех направлениях. Например, при значении 40 на прямоугольном отверстии 80*30 будет проставлен и размер 80, и размер 30. Значение по умолчанию — 0, т. е. создаются все размеры.

Объекты компонентов

Определяет, как проставляются размеры объекты компонентов:

• По опорной точке (по умолчанию): размерная точка помещается в первую определяющую точку компонента. Если при размещении компонент использовались На плоскости или На глубине смещения, точка определения компонент находится не в том же месте, что и точка вставки. Для каждого компонента создается только один размер, вне зависимости от количества деталей внутри компонента.

• Как второстепенные объекты: для каждой детали внутри компонента создаются отдельные размеры.
