Простановка размеров пластин

Tekla Structures
Изменено: 9 дек 2022
2025
Tekla Structures

Простановка размеров пластин

Для простановки размеров пластин предусмотрено несколько расширенных параметров в меню Файл > Настройки > Расширенные параметры > Простановка размеров: детали.

Прим.:

Настройки в dim_planes_table.txt показывают Tekla Structures, какие плоскости простановки размеров доступны для определенных типов профилей, а с помощью расширенных параметров можно точно настроить положение размеров. Настройки в файле dim_planes_table.txt можно использовать, только если путь задан в dim_planes_table.txt как значение расширенного параметра XS_PART_DIMENSION_PLANES_TABLE.

При изменении dim_planes_table.txt в папках сред после внесения изменений в этот файл необходимо выполнить следующие действия.

  1. Перезапустите Tekla Structures.
  2. Создайте чертежи заново.

В противном случае изменения не повлияют на чертежи.

Для простановки размеров пластин используйте приведенные ниже расширенные параметры.

Задача

Что нужно сделать

Проставить размеры пластин до кромки, ближайшей к соседней детали

Установите расширенный параметр XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR в значение TRUE.

Проставить размеры пластин до передней кромки балок

  1. Установите расширенный параметр XS_USE_PLATE_SIDE_POSITIONING в значение FALSE.

  2. Установите расширенный параметр XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR в значение FALSE.

  3. Установите расширенный параметр XS_PART_POSITION_TO_LEADING_EDGE в значение TRUE.

Проставить размеры пластин до передней кромки колонн

  1. Установите расширенный параметр XS_USE_PLATE_SIDE_POSITIONING в значение FALSE.

  2. Установите расширенный параметр XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR в значение FALSE.

  3. Установите расширенный параметр XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO в значение TRUE.

Проставить размеры всех пластин до задней кромки

  1. Установите расширенный параметр XS_USE_PLATE_SIDE_POSITIONING в значение FALSE.

  2. Установите расширенный параметр XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR в значение FALSE.

  3. Установите расширенный параметр XS_PART_POSITION_TO_LEADING_EDGE в значение FALSE.

  4. Установите расширенный параметр XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO в значение FALSE.

Проставить размеры пластин, используя их исходные опорные точки в модели

  1. Установите расширенный параметр XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR в значение FALSE.

  2. Установите расширенный параметр XS_USE_PLATE_SIDE_POSITIONING в значение TRUE.

Примечание. Если одна пластина была создана слева направо, а другая справа налево, Tekla Structures будет проставлять размеры пластин по-разному.

Как dim_planes_table. txt и XS_PART_POSITION_TO_LEADING_EDGE используются совместно

  • Если все параметры пластин (пластин балки и контурных пластины) установлены в значение FALSE в файле dim_planes_table.txt следующим образом:

    5, -1.0, FALSE, FALSE, FALSE, FALSE, FALSE, FALSE

    51, -1.0, FALSE, FALSE, FALSE, FALSE, FALSE, FALSE

    В этом случае файл dim_planes_table.txt не влияет на простановку размеров пластин, однако расширенный параметр XS_PART_POSITION_TO_LEADING_EDGE определяет местоположение как справа, так и слева (но не посередине).

  • Если параметры «слева и справа» и «низ и верх» включены в файле dim_planes_table.txt следующим образом:

    5, -1.0, FALSE, TRUE, TRUE, FALSE, TRUE, TRUE

    51, -1.0, FALSE, TRUE, TRUE, FALSE, TRUE, TRUE

    В этом случае можно регулировать выбор одного из них с помощью расширенного параметра XS_PART_POSITION_TO_LEADING_EDGE.

  • Если простановка размеров посередине пластин задана следующим образом:

    5, -1.0, TRUE, FALSE, FALSE, TRUE, FALSE, FALSE

    51, -1.0, TRUE, FALSE, FALSE, TRUE, FALSE, FALSE

    В этом случае расширенный параметр XS_PART_POSITION_TO_LEADING_EDGE не оказывает влияния.

Примеры

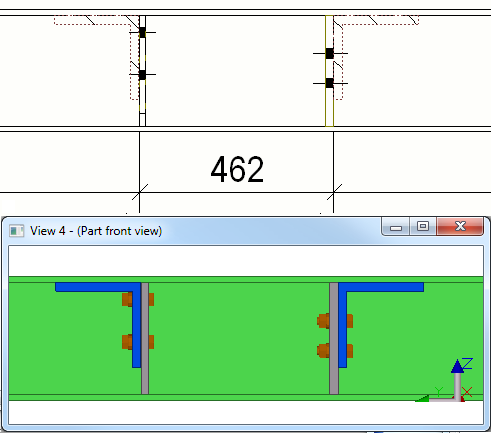

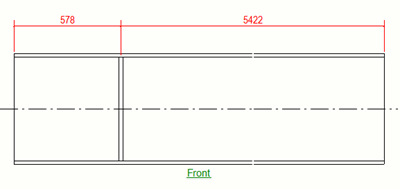

Ниже приведен пример простановки размеров пластин до передней кромки.

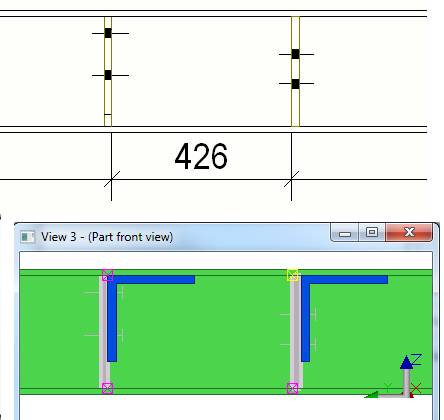

Ниже приведен пример простановки размеров пластин до задней кромки.

В следующих двух примерах соседние детали показаны синим цветом, и показаны точки создания пластин.

В первом примере используются следующие значения:

XS_PART_DIMENSION_PLANES_TABLE= (значение не задано, dim_planes_table.txt не используется)

XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOR=TRUE

XS_PART_POSITION_TO_LEADING_EDGE=FALSE

XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO=FALSE

XS_USE_PLATE_SIDE_POSITIONING=FALSE

Во втором примере используются следующие значения:

XS_PART_DIMENSION_PLANES_TABLE= (значение не задано, dim_planes_table.txt не используется)

XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOR=FALSE

XS_PART_POSITION_TO_LEADING_EDGE=FALSE

XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO=FALSE

XS_USE_PLATE_SIDE_POSITIONING=TRUE
