Добавление автоматических размеров на чертежи общего вида
Диалоговое окно для чертежей общего вида Общий вид - свойства простановки размеров позволяет создавать размеры деталей, сеток и габаритные размеры, а также управлять их созданием. Поэкспериментируйте с различными комбинациями значений параметров для получения различных эффектов.
Размеры на чертежах общего вида
- На вкладке Чертежи и отчеты выберите .
- Загрузите свойства чертежа, максимально близкие к необходимым.
- Нажмите кнопку Простановка размеров...
- Выберите размеры, которые требуется создавать, и измените соответствующие параметры.
- На вкладке Сетка откорректируйте параметры создания размеров сетки и габаритных размеров, а также параметры размещения размеров.
- На вкладке Детали откорректируйте параметры создания размеров деталей, а также параметры размещения размеров.
- Нажмите кнопку ОК и создайте чертеж.
Группы объектов при простановке размеров на чертежах общего вида
При простановке размеров на чертежах общего вида под группами объектов понимаются объекты, сгруппированные с целью простановки размеров групп объектов на разных размерных линиях.
Можно использовать группы объектов (фильтры выбора), созданные в модели, или создать необходимые группы через вкладку Детали в диалоговом окне Общий вид - свойства задания размеров с помощью кнопки Группы объектов. Например, можно создать группу объектов для балок определенного размера.
Простановка размеров групп объектов на разных размерных линиях
Указать объекты для простановки размеров на разных размерных линиях можно с помощью групп объектов.
Пример

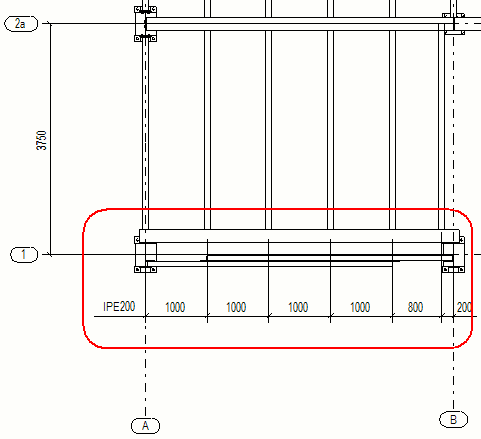

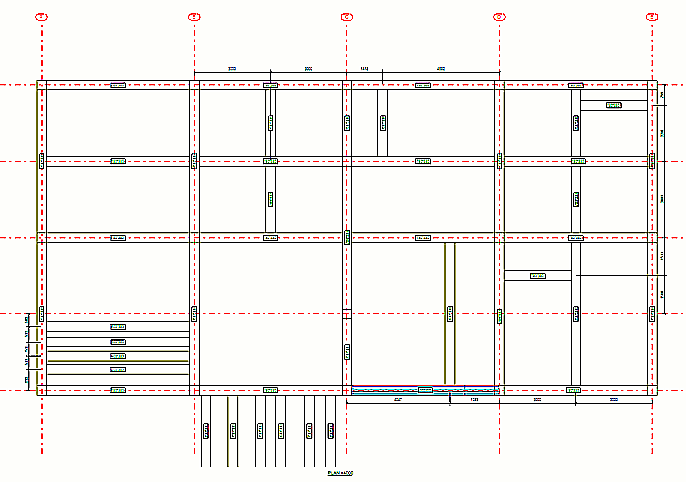

В этом примере было создано несколько групп балок — по одной для каждого размера балки, который требуется размерить, затем было выбрано положение размеров в различных группах и добавлены теги для каждой группы:
Пример. размеры относительно сетки и габаритные размеры
Ниже приведено несколько примеров того, как выглядят размеры по сетке и габаритные размеры на чертежах общего вида при различных значениях параметров на вкладке Сетка.
| Настройки простановки размеров | Пример |
|---|---|
|

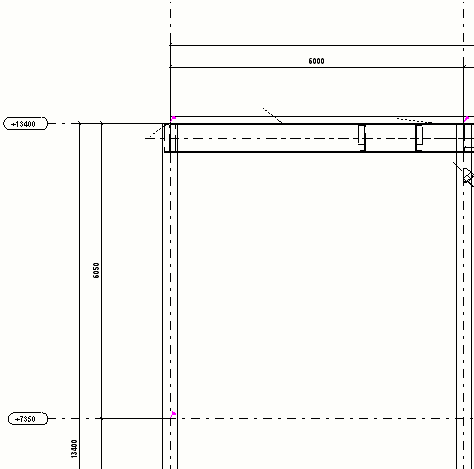

Размеры линии сетки = Вкл. Габаритный размер = Вкл. По горизонтали = Слева По вертикали = Сверху |
|
|

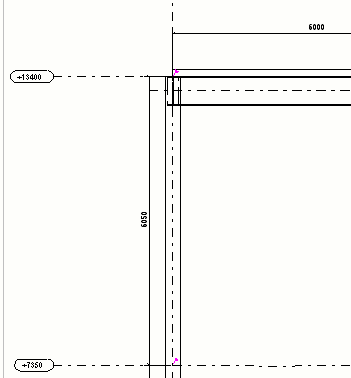

Размеры линии сетки = Вкл. Габаритный размер = Выкл. По горизонтали = Слева По вертикали = Сверху |
|
Пример. параметры максимальной длины линии выноски

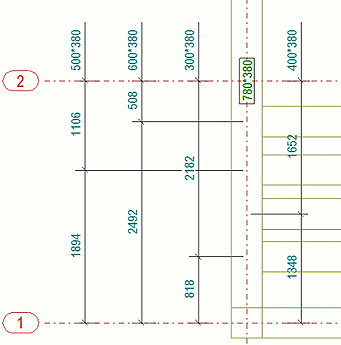

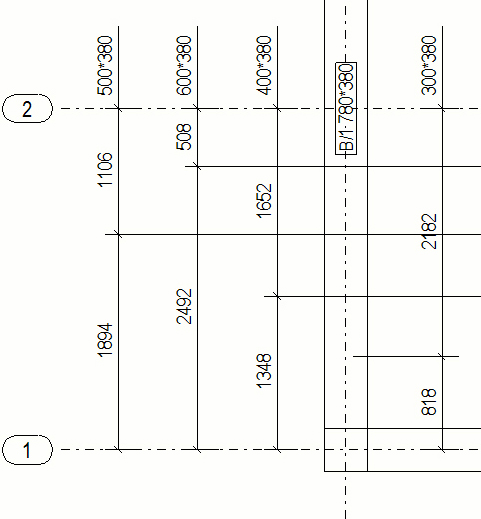

Ниже приведено несколько примеров того, как располагаются размеры при задании значений для параметров Наружные размеры и Внутренние размеры в области Максимальная длина линии выноски на вкладке Детали.
| Настройки простановки размеров | Пример |
|---|---|
|
Задано значение параметра Наружные размеры. |
|
|
Задано значение параметра Внутренние размеры. |
|
Пример. Простановка размеров деталей, частично находящихся за пределами вида
Ниже приведен пример простановки размеров деталей, когда параметр Включая части, не полностью помещающиеся в вид на вкладке Детали в диалоговом окне Общий вид - свойства задания размеров установлен в значение Вкл.
Пример. Ограничение числа внешних размеров

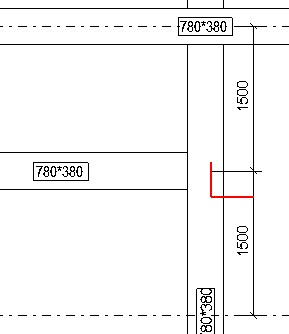

Ниже приведен пример того, как выглядят размеры детали, когда в свойствах простановки размеров на чертежах общего вида для параметра Максимальное количество наружных размеров на вкладке Детали задано значение 3. Tekla Structures создает три размера снаружи сетки и четвертый внутри сетки.
Пример. Позиционирование размеров деталей
Ниже приведено несколько примеров размещения размеров деталей на чертежах общего вида при различных значениях параметров позиционирования на вкладке Детали.

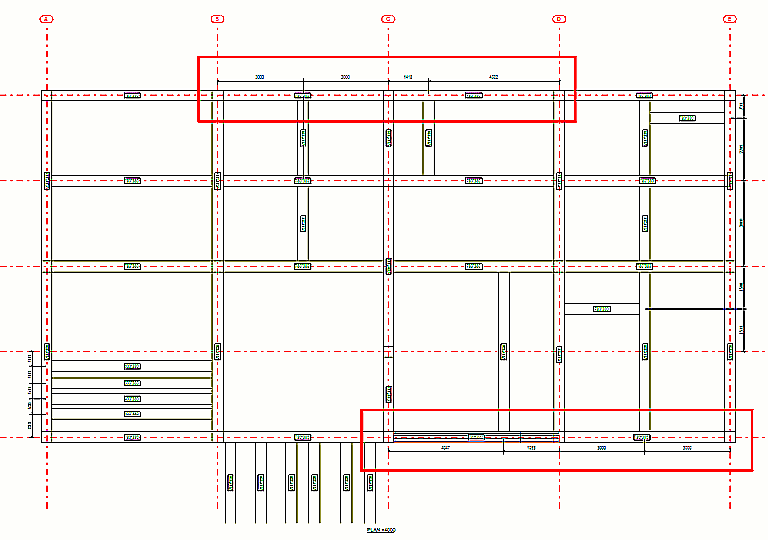

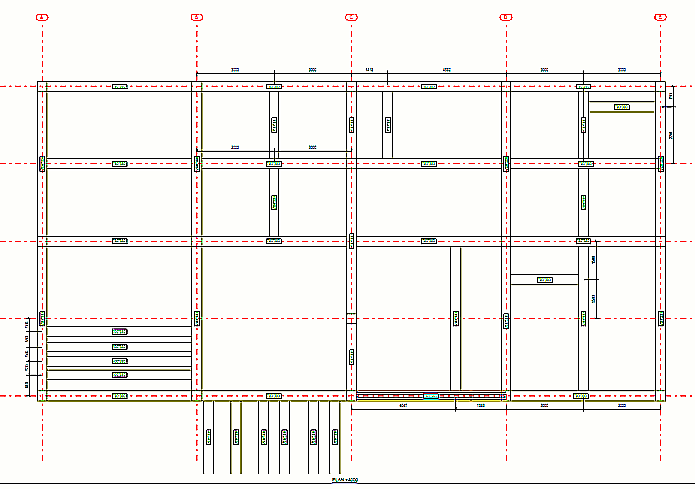

В примере ниже для параметра Позиционирование задано значение Внутри сетки: все размеры располагаются почти на сетке или рядом с ней.

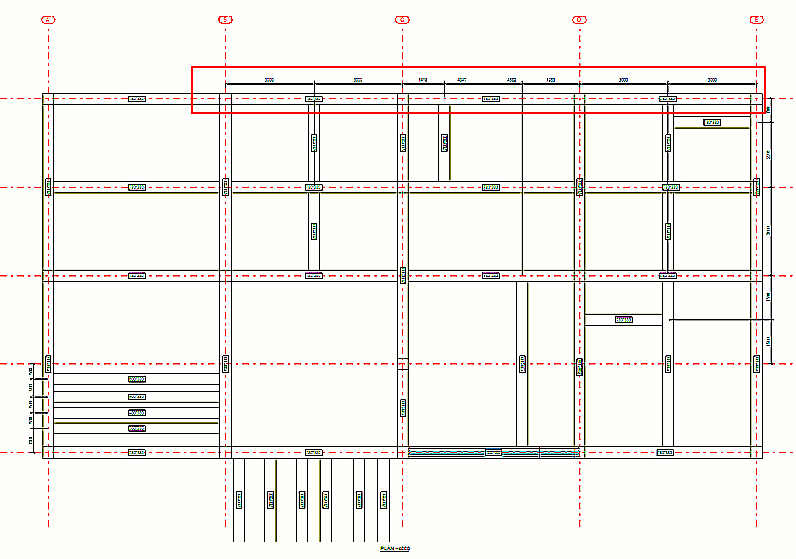

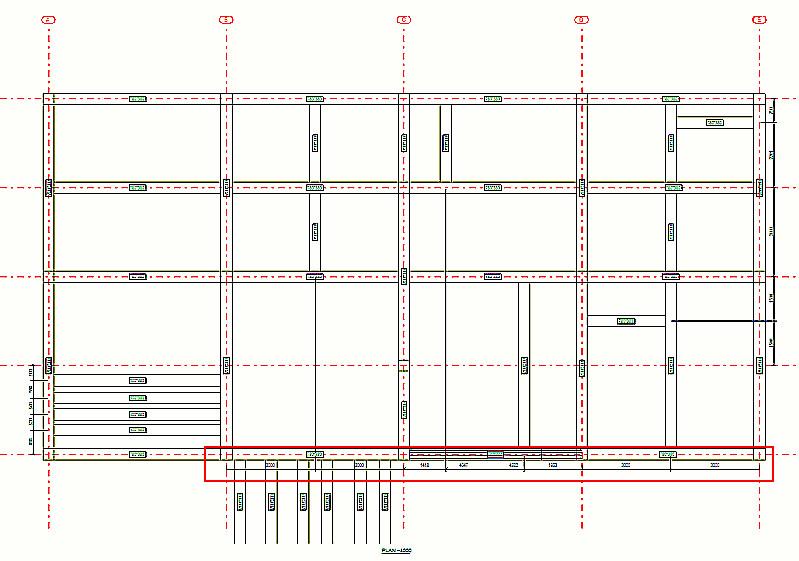

В примере ниже для параметра Позиционирование задано значение Вне сетки: все размеры располагаются снаружи сетки.

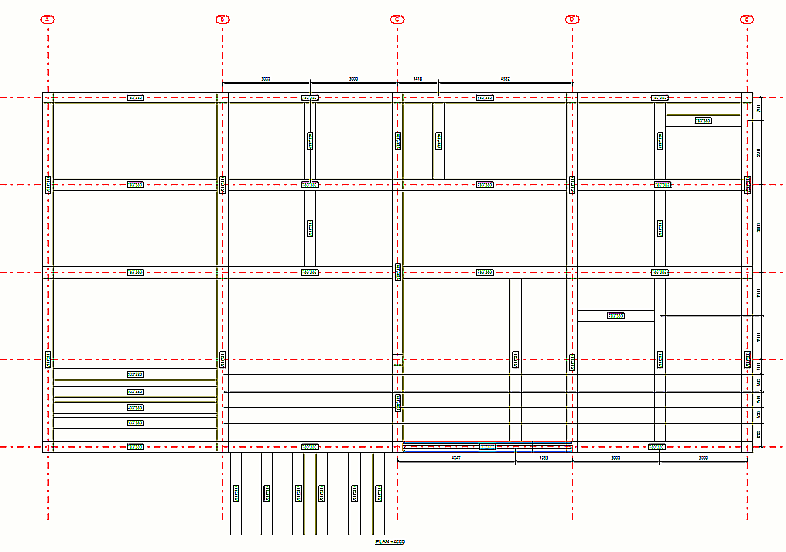

В примере ниже для параметра Горизонтальное положение задано значение Левая сторона: все размеры горизонтальных деталей располагаются слева от сетки.
В примере ниже для параметра Горизонтальное положение задано значение Правая сторона: все размеры горизонтальных деталей располагаются справа от сетки.

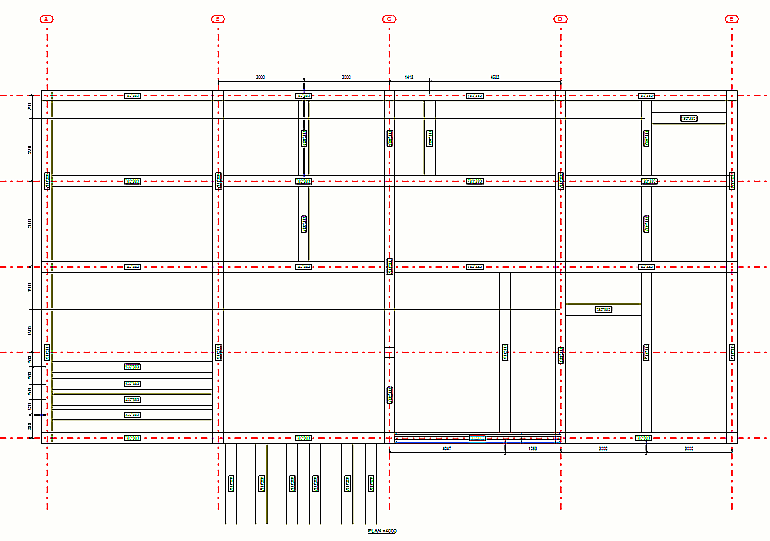

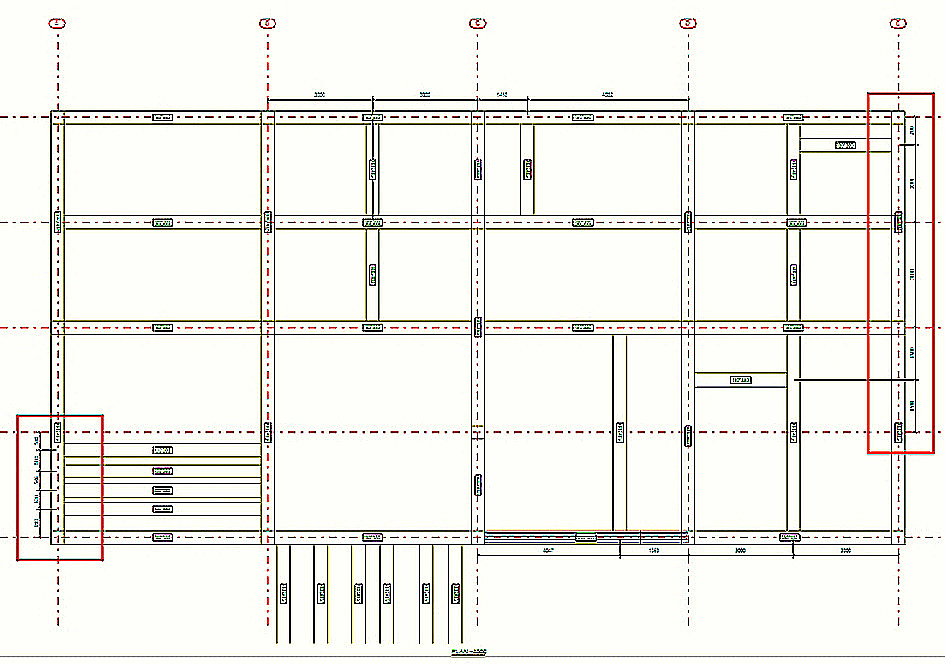

В примере ниже для параметра Горизонтальное положение задано значение Распределен на обе стороны: все размеры горизонтальных деталей располагаются со стороны сетки, ближайшей к измеряемой детали.
В примере ниже для параметра Вертикальное положение задано значение Сверху: все размеры вертикальных деталей располагаются над сеткой.
В примере ниже для параметра Вертикальное положение задано значение Внизу: все размеры вертикальных деталей располагаются под сеткой.
В примере ниже для параметра Вертикальное положение задано значение Распределен на обе стороны: все размеры вертикальных деталей располагаются со стороны сетки, ближайшей к измеряемой детали.
Пример. Размеры на планах расположения анкерных болтов
Ниже приведено несколько примеров того, как выглядят размеры на планах расположения анкерных болтов в различных ситуациях.

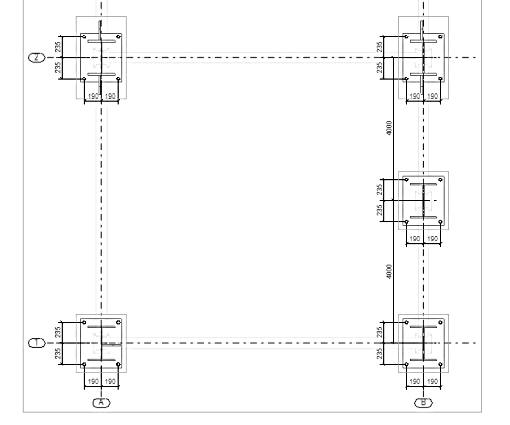

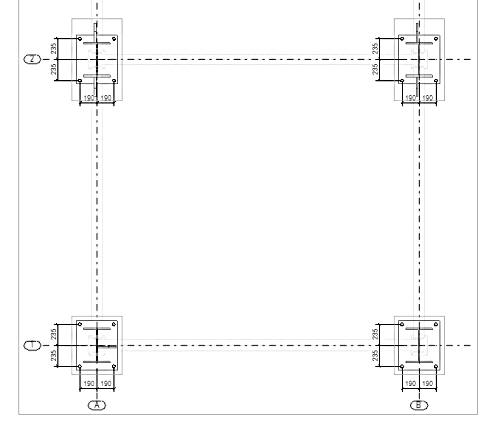

Сначала пример типичной ситуации, где все колонны находятся на пересечениях линий сетки.

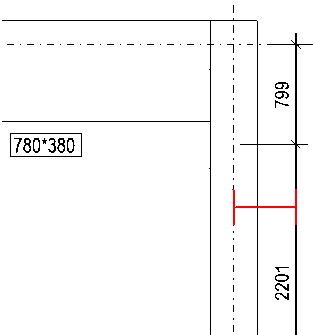

Если опорная точка колонны не лежит на линии сетки, Tekla Structures автоматически проставляет размеры опорной точки относительно линий сетки. См. пример ниже.

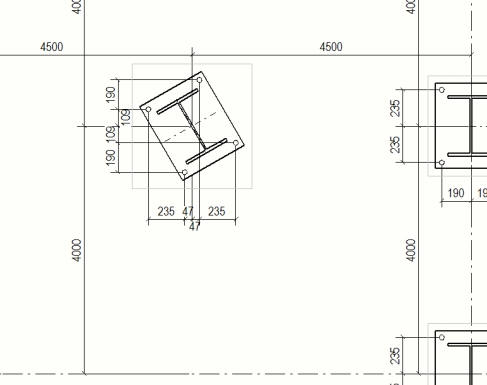

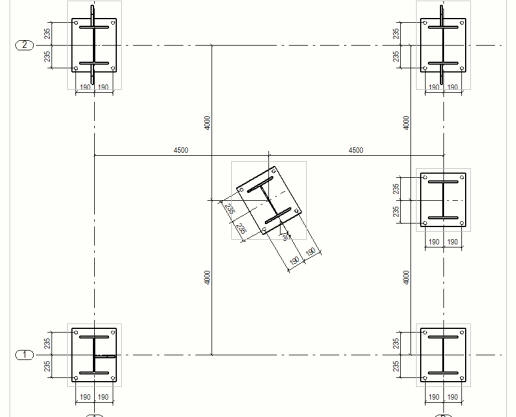

Если колонна вращается относительно чертежа, для поворота также будут автоматически проставлены размеры. См. пример ниже.
Если установить расширенный параметр XS_ANCHOR_BOLT_PLAN_USE_VIEW_COORDSYS_FOR_BOLT_DIMENSIONS в значение FALSE и создать чертеж, все размеры будут проставлены в системе координат чертежа.
