1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
2. Загрузите свойства чертежа, максимально близкие к необходимым.
3. Выберите Вид сечения.
4. На вкладке Атрибуты задайте значения для параметров Подогнать по деталям или Глубина сечения и Расстояние для объединения сечений. Не забудьте сначала установить флажок Размер:

   • Параметр Подогнать по деталям представляет собой альтернативу параметрам Глубина сечения и Расстояние для объединения сечений, и при его использовании деталь на сечениях отображается целиком.

   • Глубина сечения определяет положительную и отрицательную глубину вида сечения, когда сечения не объединяются. На открытом чертеже корректировать глубину вида сечения можно также путем перетаскивания границы вида.
   • Расстояние для объединения сечений определяет диапазон расстояний для объединения видов сечений.
   • Дополнительно управлять тем, какие виды сечений будут объединяться, можно с помощью расширенного параметра XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA.

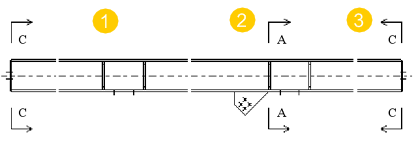

5. По-прежнему находясь на вкладке Атрибуты, задайте для видов Левое сечение, Среднее сечение и Правое сечение направление слева или справа.
6. Перейдите на вкладку Линия разреза и задайте длину и смещение линии метки сечения (расстояние между меткой сечения и сечением).
7. Перейдите на вкладку Метка сечения и измените настройки метки сечения:
   1. Нажимайте кнопки ... рядом с полями A1 – A5, чтобы открыть диалоговое окно Содержимое метки.
   2. Выберите элементы, которые требуется включить в метку.
   3. При необходимости выберите элемент в списке, нажмите кнопку < Добавить рамку и выберите Тип и Цвет рамки.
      Можно использовать стандартный цвет или свой пользовательский цвет RGB.
   4. При необходимости выберите элемент в списке и задайте параметры текста: Цвет, Шрифт и Высота.
      Можно использовать стандартный цвет или свой пользовательский цвет RGB.
   5. Перейдите на вкладку Положение и задайте сторону нанесения текста, положение текста, смещение по горизонтали и по вертикали, а также поворот текста.
   6. В списке Начальный номер или буква подписи вида и символа сечениявыберите, с цифры или с буквы должны начинаться подписи видов сечений и символов сечений:
      • Можно ввести любую цифру начиная с 1 или любую букву (А-Я или а-я, регистр учитывается).
      • При использовании буквы, если введенная строка длиннее одной буквы, отображается только первая буква. При использовании цифр отображаются все введенные цифры.
      • Начальный номер в подписи изменяется только при изменении его в свойствах чертежа перед созданием чертежа, а также если изменить это свойство на существующем чертеже и создать чертеж повторно (в этом случае изменятся подписи видов и символов сечений всех автоматически созданных и всех новых видов сечений).
   7. Нажмите кнопку ОК, чтобы вернуться к свойствам чертежа.
8. Выберите Создание видов и добавьте виды сечений и виды сбоку, которые вы хотите создать.
9. По-прежнему находясь на панели Создание видов, выберите вид и свойства, которые вы хотите изменить, и нажмите кнопку Свойства вида.
10. Откорректируйте свойства вида требуемым образом.
11. Нажмите кнопку Сохранить, чтобы сохранить свойства вида.
12. Нажмите кнопку Закрыть.
13. Повторите шаги 9–12 для всех создаваемых видов сечений и видов сбоку.
14. Чтобы сохранить изменения, нажмите кнопку Сохранить.

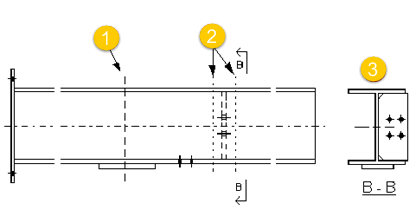

На видах сечений и на видах сбоку на чертежах можно отображать метки направления вида.

1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
2. Загрузите свойства чертежа, максимально близкие к необходимым.
3. Выберите Создание видов в дереве слева, выберите вид и свойства, которые вы хотите изменить, и нажмите кнопку Свойства вида.

   Выберите вид сечения или вид сбоку.

4. Перейдите на вкладку Подпись в диалоговом окне Свойства вида.
5. В разделе Метки направления на видах выберите один из следующих вариантов: Отображать метки:
   • Только символ
   • Только подпись
   • Символ и подпись
   • Ничего (метки не отображаются).
6. Задайте высоту символа и текстовой подписи в поле Высота.

   При попытке ввести 0 появится сообщение об ошибке.

7. Чтобы сохранить изменения, нажмите кнопку Сохранить.
8. Нажмите Закрыть.
9. Нажмите кнопку Сохранить, чтобы сохранить свойства чертежа, а затем нажмите кнопку ОК и создайте чертеж.

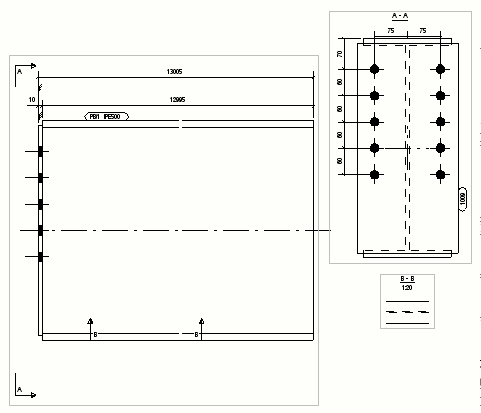

На чертежах отдельных деталей, сборок и ЖБ элементов виды сечений и виды сбоку могут всегда располагаться рядом с главным видом либо в любом пустом месте.

1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
2. Загрузите свойства чертежа, максимально близкие к необходимым.
3. Нажмите кнопку Компоновка и перейдите на вкладку Прочее.
4. Установите параметр Выровнять виды сбоку с главным видом в значение Да, чтобы виды размещались рядом с главным видом.
5. Установите параметр Выровнять виды сечений с главным видом в значение Да, чтобы виды размещались рядом с главным видом.
6. Чтобы сохранить изменения в файле свойств чертежа, нажмите кнопку Сохранить вверху.
7. Нажмите кнопку ОК и создайте чертеж.

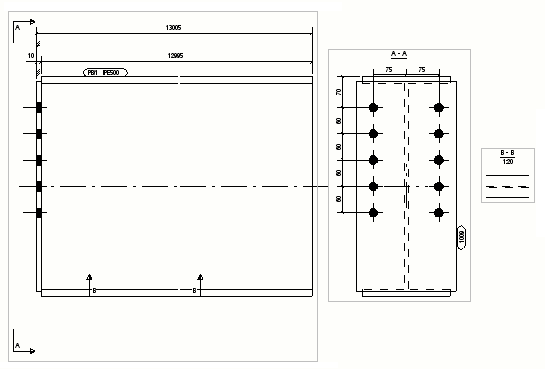

   При выборе варианта Нет Tekla Structures размещает виды сечений и виды сбоку в любом доступном месте.
