Используя Редактор компоновок чертежа, можно создавать отдельные наборы таблиц для разных форматов чертежа в одной и той же компоновке. Это позволяет гарантировать, что таблицы будут помещаться на каждом из используемых форматов.

1. В меню Файл выберите Редакторы > Редактор компоновок чертежа.
2. В списке Компоновка чертежа на боковой панели Редактор компоновок выберите компоновку чертежа, которую вы хотите отредактировать.
3. Нажмите кнопку Изменить справа от списка Формат чертежа.
4. В диалоговом окне Настройки формата чертежа нажмите + и создайте формат A1.
5. Чтобы закрыть диалоговое окно Настройки формата чертежа, нажмите кнопку ОК.
6. В списке Формат чертежа выберите A1.
7. На ленте Редактор компоновок нажмите Добавить таблицы.
8. Добавьте таблицы и расположите их в компоновке чертежа надлежащим образом.

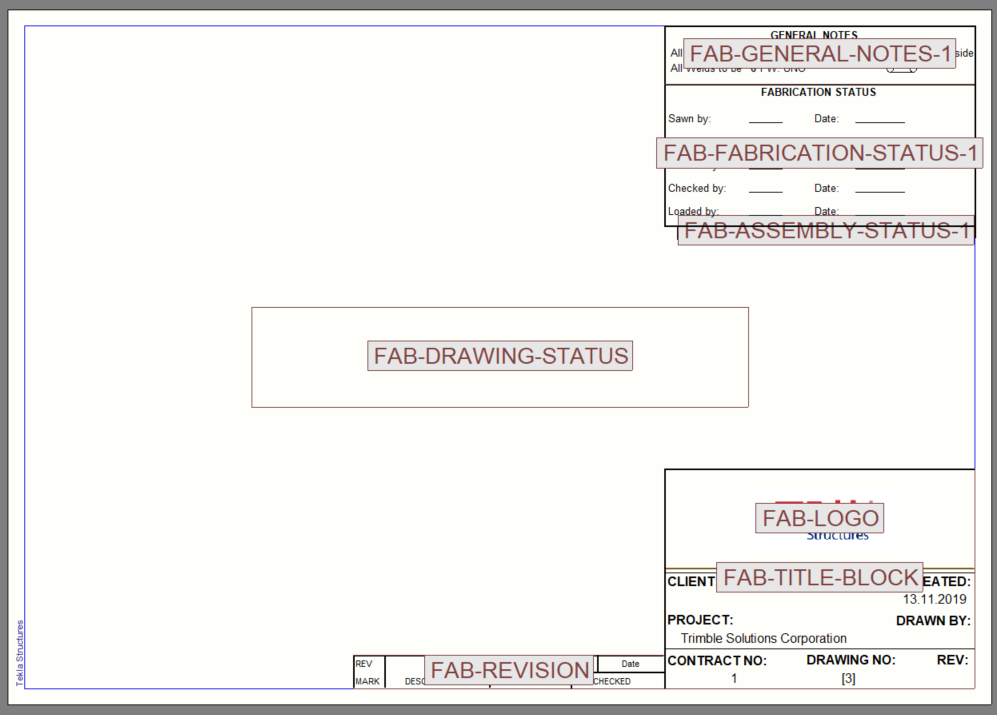

   См. пример ниже.



   В компоновке чертежа выше отображаются и скрытые таблицы, и имена таблиц.

   После того как вы разместили таблицы желаемым образом, можно применить набор таблиц к другим форматам чертежа.

9. Снова нажмите кнопку Изменить справа от списка Формат чертежа.
10. В диалоговом окне Настройки формата чертежа нажмите + и создайте следующие форматы:

    • A2

    • A3

    • A4

    Набор таблиц, созданный для формата A1, будет автоматически скопирован для новых форматов.

    В этом примере для формата A4 должен использоваться другой набор таблиц, поэтому продолжим корректировку набора таблиц.

11. Чтобы закрыть диалоговое окно Настройки формата чертежа, нажмите кнопку ОК.
12. В списке Формат чертежа выберите A4.
13. Переместите, добавьте или удалите таблицы.

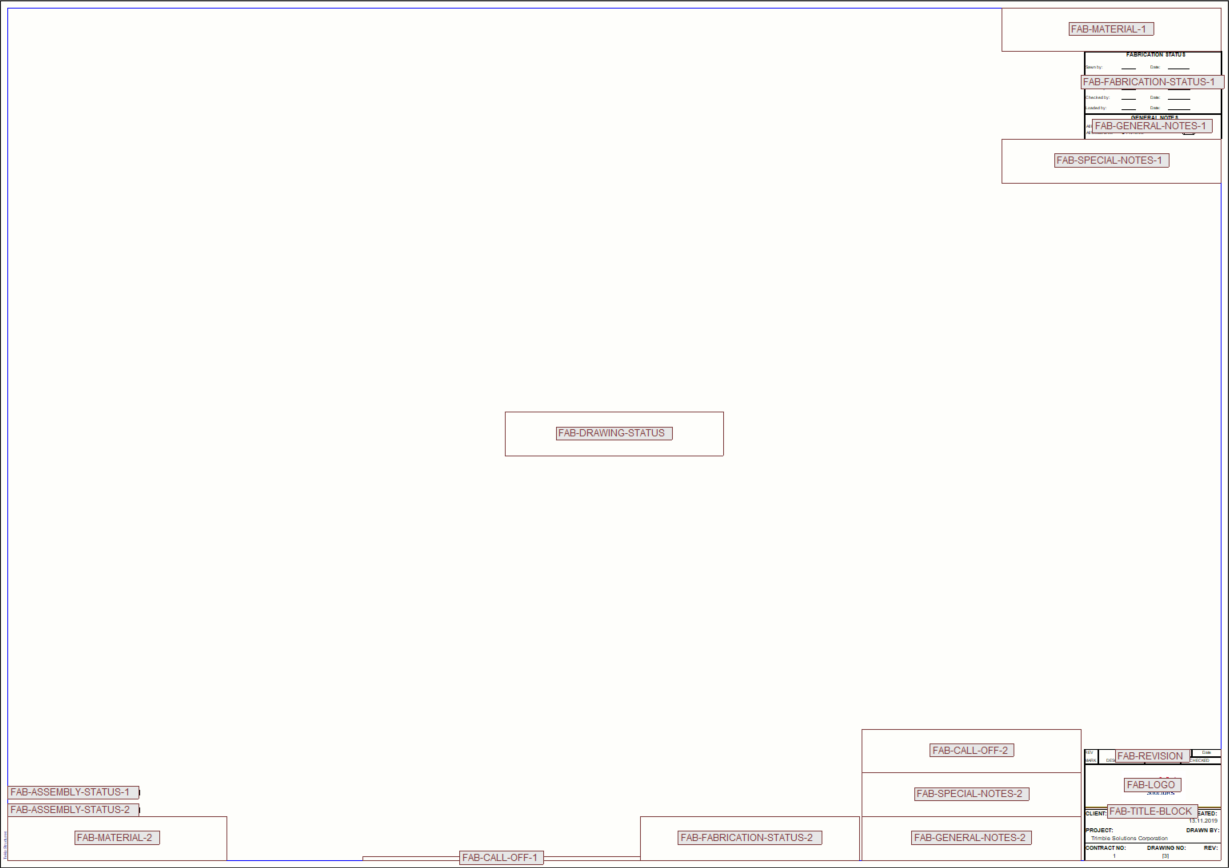

    См. пример ниже.



    В компоновке чертежа выше отображаются и скрытые таблицы, и имена таблиц.

14. На ленте Редактор компоновок нажмите Сохранить как.
15. В диалоговом окне Сохранить компоновку введите имя для компоновки чертежа.
16. Снимите флажки A1, A2 и A3.

    Так новый набор таблиц будет применяться только к формату A4.

17. Нажмите кнопку Сохранить.
