Проверка и исправление чертежей

Под исправлением чертежей понимается прикрепление к чертежу информации о внесенных изменениях. Tekla Structures отображает эту информацию вместе с номером или меткой редакции. На чертежи можно добавлять таблицу редакций с их номером и датой. Номер или метка редакции отображаются в диалоговом окне Диспетчер документов. Информацию о редакциях можно включать в отчеты. На открытый чертеж также можно добавить метки редакций вручную.

Совет:

Один из примеров отчета, где используется информация о редакциях, — это drawing_issue_rev.xsr, в котором отображаются даты внесения последних исправлений в чертеж.

Подробнее о добавлении меток редакций см. в разделе Добавление на чертежи меток редакций.

Начать проверку чертежей можно в Диспетчер документов.

Создание редакций чертежей

Создать редакции для отслеживания изменений на чертеже можно с помощью команды Редакция в диалоговом окне Диспетчер документов.

В диалоговом окне Диспетчер документов выберите чертежи, которые нужно исправить.
Нажмите Редакция.

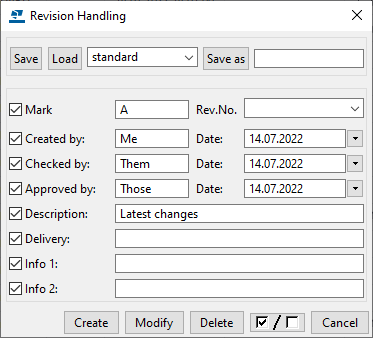

Появится диалоговое окно Управление редакциями.
Введите метку в поле Метка.

Метки могут быть цифровыми или алфавитными, например 1, 2, 3 или A, B, C
Заполните поле Выполнил и выберите дату создания из календаря, который отображается, если щелкнуть стрелку вниз рядом с вариантом Дата.
Если вам нужно предоставить сведения о том, кто проверил и утвердил этот чертеж, введите информацию в соответствующие поля и выберите даты.
Введите описание редакции в поле Описание.
Введите количество измененных участков в поле Кол.уч..
При необходимости введите дополнительную информацию в полях Лист и № Док.
Нажмите Создать.

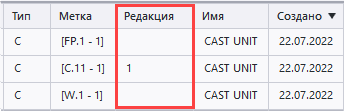

В диалоговом окне Диспетчер документов теперь отображается номер или метка редакции. При открытии чертежа информацию о редакциях можно увидеть в таблице редакций, если она имеется на чертеже.

Tip:

Каждому чертежу присваивается уникальный номер редакции, однако разные чертежи могут иметь одинаковые метку, дату и другую информацию о редакции. Чтобы прикрепить одну и ту же информацию о редакции сразу к нескольким чертежам, выберите в диалоговом окне Диспетчер документов несколько чертежей и нажмите кнопку Редакция.

Чтобы вместо номеров редакций Диспетчер документов отображал метки редакций, установите расширенный параметр XS_SHOW_REVISION_MARK_ON_DRAWING_LIST в значение TRUE.

Изменение редакций чертежа

Можно изменить информацию о редакции в существующей редакции.

Откройте Диспетчер документов и выберите исправленный чертеж.
Нажмите Редакция.

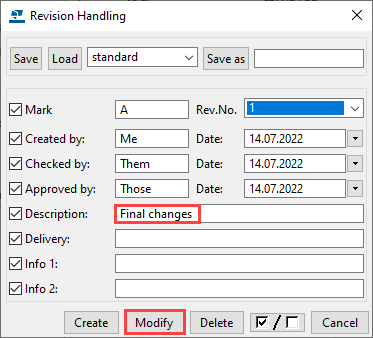

В диалоговом окне Управление редакциями выберите из списка № ред. номер редакции, которую требуется изменить.
Внесите требуемые изменения в информацию о редакции.
Нажмите кнопку Изменить.
Закройте диалоговое окно Управление редакциями.

Удаление редакций чертежа

Ненужные редакции чертежа можно удалить.

Откройте диалоговое окно Диспетчер документов и выберите исправленный чертеж.
Нажмите Редакция.
В диалоговом окне Управление редакциями выберите номер редакции в списке рядом с полем Метка.
Нажмите кнопку Удалить.

При удалении редакции Tekla Structures автоматически корректирует оставшиеся номера редакций для этого чертежа. Метки редакций остаются без изменений.

Атрибуты, используемые при создании редакций чертежей

Атрибуты, связанные с редакциями чертежей, можно использовать в шаблонах чертежей и шаблонах отчетов.

Все связанные с редакциями атрибуты и соответствующие им параметры в Управление редакциями диалоговом окне перечислены ниже.

Если таблица редакций на чертеже пуста, вам может потребоваться открыть шаблон в редакторе шаблонов и убедиться, что строка REVISION определена в качестве подстроки строки DRAWING. Дополнительную информацию см. в разделе «Редакции не отображаемые в шаблоне чертежа».


Атрибут управления редакциями	Вариант в диалоговом окне «Управление редакциями»
MARK	Метка редакции в поле Метка.
ЧИСЛО	Номер редакции в поле № ред.
CREATED_BY	Информация в поле Выполнил редакции.
DATE_CREATE	Дата рядом с Выполнил.
CHECKED_BY	Информация в поле Проверил редакции.
DATE_CHECKED	Дата рядом с Проверил.
APPROVED_BY	Информация в поле Утвердил редакции.
DELIVERY	Информация в поле Кол.уч. редакции.
DESCRIPTION	Редакция Описание.
DATE_APPROVED	Дата рядом с полем Утвердил.
INFO1	Текст в поле Лист.
INFO2	Текст в поле № Док.
LAST	Номер последней редакции № ред..
LAST_CREATED_BY	Информация Выполнил о последней редакции.
LAST_CHECKED_BY	Информация Проверил о последней редакции.
LAST_DATE_CHECKED	Информация в поле Проверил Дата последней редакции.
LAST_DATE_APPROVED	Утверждение Дата последней редакции.
LAST_DELIVERY	Информация в поле Кол.уч. последней редакции.
LAST_MARK	Метка последней редакции в Метка поле.
LAST_DESCRIPTION	Информация в поле Описание последней редакции.
LAST_DATE_CREATE	Дата рядом с полем Выполнил последней редакции.
LAST_APPROVED_BY	Информация в поле Утвердил последней доставки.
LAST_INFO1	Текст Лист последней редакции.
LAST_INFO2	Текст № Док последней редакции.
