Создание вида чертежа для арматурной сетки

С помощью макроса Средство создания видов арматурных сеток можно создавать виды чертежа, каждый из которых содержит одну арматурную сетку. На виде сетки показаны габаритные размеры длины и ширины сетки, а также размерные линии для шага сетки в горизонтальном и вертикальном направлениях. Также отображаются диаметры прутьев.

Можно создавать виды сеток из всех типов чертежей ЖБ элементов и чертежей общего вида.

Откройте чертеж, содержащий сетки.
Выберите сетки.

Если требуется создать виды для всех сеток на чертеже, выбирать каждую сетку по отдельности не нужно.
Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.
Нажмите стрелку рядом с пунктом Приложения, чтобы открыть список приложений.
Дважды щелкните Средство создания видов арматурных сеток.

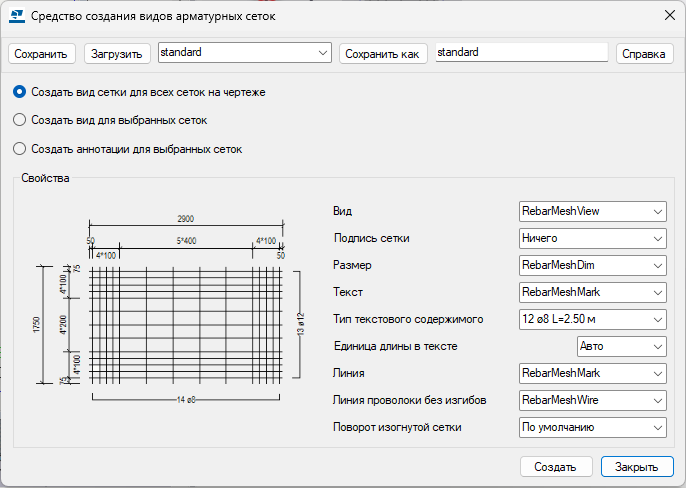

Для создания видов сеток предусмотрены следующие варианты:
- Если требуется создать вид сетки для каждой отдельной сетки на текущем чертеже, выберите Создать вид сетки для всех сеток на чертеже.
- Если требуется создать вид только для выбранных сеток, выберите Создать вид для выбранных сеток. В этом случае необходимо выбрать сетки перед запуском макроса.
- Если виды сеток уже созданы и осталось только добавить на них размерные линии и диаметры, выберите Создать аннотации для выбранных сеток. В этом случае необходимо выбрать сетки перед запуском макроса.
Выберите файлы свойств вида, размеров, текста, линий и линий проволоки без изгибов, которые будут использоваться в новом виде сетки.
Укажите, нужно ли добавить метку сетки в верхнем левом углу вида.
Возможные варианты — Ничего и Позиция сетки. Позиция сетки состоит из номера позиции арматурной сетки (ASSEMBLY. SERIAL_NUMBER) и имени сборки (ASSEMBLY.NAME).
Выберите тип аннотаций для проволоки в меню Тип текстового содержимого.

Возможные варианты — и .
Выберите единицу длины проволоки в меню Единица длины в тексте.

Если выбрать Авто, то при использовании британских единиц измерения в тексте будут использоваться текущие единицы измерения; в противном случае в тексте будут использоваться метры (м).
Задайте требуемый угол поворота изогнутых сеток в меню «Поворот изогнутой сетки». Возможные варианты — По умолчанию, 90, 180 и 270. Если выбран вариант По умолчанию, сетки будут всегда ориентированы так, чтобы изогнутые арматурные стержни находились на горизонтальной оси.
Нажмите Создать.

Tekla Structures создает и обновляет виды в соответствии с выбранными параметрами и файлами свойств. Название вида сетки берется из атрибута шаблона CATALOG_NAME.

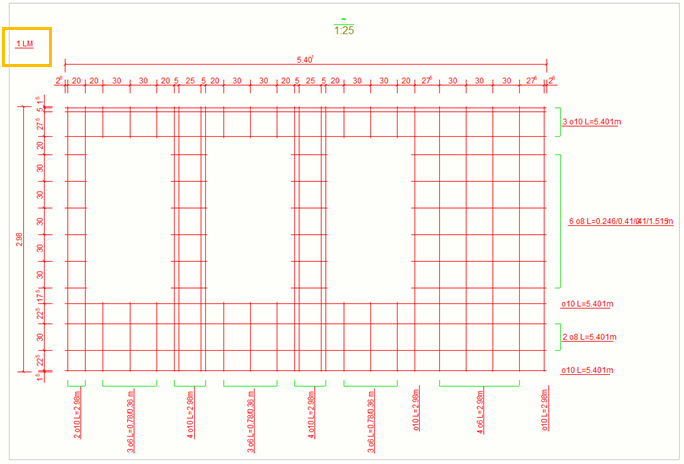

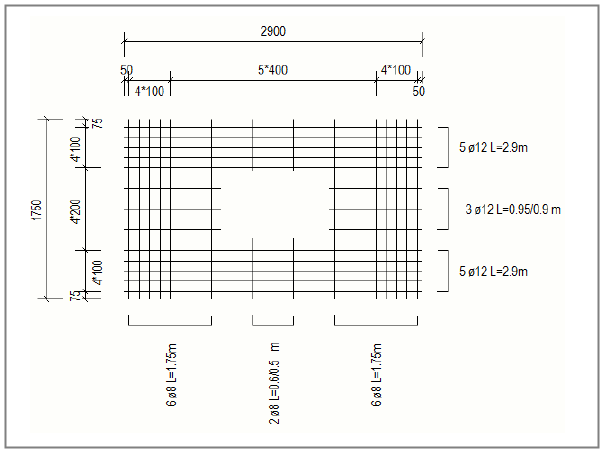

Ниже приведен пример вида сетки.

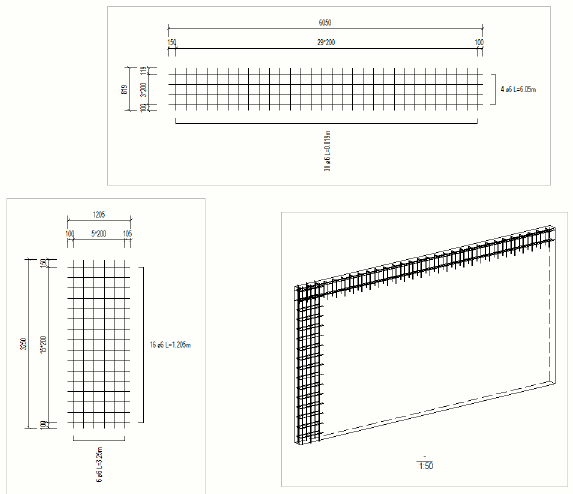

Приведенный ниже чертеж содержит 3D-вид стены с двумя изогнутыми сетками, а также отдельный вид обеих сеток в разогнутом виде.

Выполнить Средство создания видов арматурных сеток из командной строки

Средство создания видов арматурных сеток также можно запустить программно, например с помощью командной строки или расширения.

Имя команды: RebarMeshViewCreator

Файл RebarMeshViewCreator.exe находится в следующей папке: ..\<version>\bin\applications\Tekla\drawings\RebarMeshViewCreator

Параметры:

-create <mode>: Задает режим создания. Диапазон допустимых значений составляет 0–2. При этом 0=создать виды сетки для всех сеток, 1=создать виды сетки для выбранных сеток, 2=создать аннотации для выбранных сеток

-standard <absolute file path>: Загружает указанный стандартный файл.

-attributes <attribute list>: Задает значения заданных атрибутов в формате <attribute_name>=<value>, которые разделены точкой с запятой (;).

Пример:

RebarMeshViewCreator -create 0 -standard "D:\path to\myStandardFile.xml" -attributes LengthUnit=0;LineAttributes=RebarMeshMark
