Автоматическое группирование наборов арматуры для чертежей
Арматурные стержни, созданные с помощью команд группы «Набор арматуры», на чертежах автоматически группируются в целях простановки меток и размеров. Автоматическое группирование действует как в отношении простых групп постоянного сечения, так и в отношении групп переменного сечения.
Обратите внимание, что при автоматическом группировании стержней в наборах арматуры учитываются ЖБ элементы. Если ЖБ элемент состоит из нескольких деталей, стержни группируются в пределах ЖБ элемента, а не в пределах деталей.
Условия для создания групп арматуры
Простые группы постоянного сечения создаются, когда:
- Стержни созданы одним и тем же набором арматуры
- Стержни находятся друг рядом с другом, размещены радиально или параллельны и распределены по кривой
- Стержни имеют одинаковые свойства, включая длину
- Стержни имеют один и тот же номер позиции
Стержни, образующие линейные переменные сечения, группируются, когда:
- Стержни созданы одним и тем же набором арматуры
- Стержни имеют одинаковые свойства, за исключением длины
- Длина стержней увеличивается линейно
- Расстояние между концом каждого стержня и линией, определяющей переменное сечение, меньше или равно значению, заданному расширенным параметром XS_REBARSET_TAPERED_LINEAR_GROUPING_TOLERANCE для модели или пользовательским атрибутом Допуск для линейного перемен. сечения набора арматуры или модификатора свойств.
- В группе минимум три стержня
Стержни, образующие переменное сечение по кривой, группируются, когда:
- Стержни созданы одним и тем же набором арматуры
- Стержни имеют одинаковые свойства, за исключением длины
- Длина стержней увеличивается, следуя кривой
- Расстояние между концом каждого стержня и кривой меньше или равно значению, заданному расширенным параметром XS_REBARSET_TAPERED_CURVED_GROUPING_TOLERANCE для модели или пользовательским атрибутом Допуск для криволинейного перемен. сеч. набора арматуры или модификатора свойств.
Распределение стержней принимается во внимание при группировании, если расширенный параметр XS_REBARSET_ENABLE_BAR_GROUPING_WHEN_SPACING_DIFFERS установлен в значение FALSE. В этом случае группируются только стержни с одинаковым распределением, и для каждой зоны распределения в наборе арматуры создается отдельная группа. Если расширенный параметр установлен в значение TRUE, распределение не учитывается, и группы могут содержать стержни из нескольких смежных зон распределения.
Работа с группами арматуры на чертежах
Автоматически созданные группы ведут себя на чертежах аналогично группам арматуры.
- Группа арматуры снабжается только одной меткой, причем содержимое метки арматуры соответствует настройкам, заданным для варианта Группа в свойствах объекта Метка армирования.
Обратите внимание, что если расширенный параметр XS_REBARSET_USE_GROUP_NUMBER_FOR_BARS_IN_TAPERED_GROUPS установлен в значение
FALSE, стержни в группах стержней переменного сечения в наборах арматуры не имеют общего номера позиции (GROUP_POS), поэтому информация о позициях в метки армирования не включается. - В свойствах объекта Армирование можно откорректировать видимость арматурных стержней. Например, можно отобразить средний стержень группы.
- Можно использовать следующие характерные для групп арматуры команды интерактивной простановки размеров и меток:
- в контекстном меню.
- Добавить метку размера арматуры в Быстрый запуск.
- Можно создавать Ассоциативные примечания.

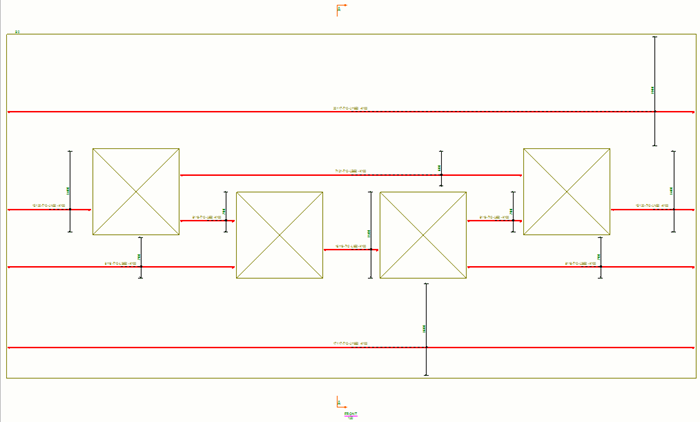

Ниже приведен пример автоматически созданной группы арматуры на чертеже. На чертеже используется вариант видимости группы арматуры средний стержень группы и вариант метки армирования Одна линия выноски на группу. Размеры созданы с помощью команды .
Совет:
Для корректировки автоматического группирования можно вручную группировать и разгруппировывать стержни в наборе арматуры с помощью модификаторов свойств.
Создайте модификатор свойств для стержней, которые вы хотите сгруппировать, и в свойствах объекта Модификатор свойств арматуры установите свойство Группирование в значение Вручную.
Если вам нужно разгруппировать автоматически или вручную сгруппированные стержни, создайте модификатор свойств и установите его свойство Группирование в значение Без группирования.
Дополнительные сведения о создании наборов арматуры см. в разделе Создание набора арматуры.
Дополнительные сведения об отображении групп стержней в наборах арматуры в модели см. в описании расширенного параметра XS_REBARSET_COLOR_BARGROUPS.
