Отображение символов муфт и концевых анкеров арматуры на чертежах

В спецификациях арматуры и на врезках, связанных с метками арматуры, можно отображать графические символы, представляющие муфты для стыковки арматуры и анкеры на конце арматурных стержней. Это делается с помощью графического атрибута PULLOUT.

Необходимо иметь модель конструкций из сборного или монолитного бетона с созданными чертежами деталировки арматуры (чертежи общего вида или ЖБ элементов), причем узлы армирования должны быть созданы с использованием какого-либо из инструментов создания муфт для стыковки арматуры и анкеров на конце арматурного стержня в каталоге Приложения и компоненты. Символы работают на основе пользовательских атрибутов арматуры, а эти пользовательские атрибуты задаются инструментами для создания муфт и концевых анкеров арматуры.

Символы считываются из файла, заданного в файле RebarCoupler.Symbols.dat. По умолчанию это файл CouplerSymbols.sym, который находится в папке ..\ProgramData\Tekla Structures\<version>\environments\common\symbols.

В редакторе шаблонов вы можете откорректировать имя, размер и цвет шрифта, а также метку торца, видимость радиуса изгиба и ряд других атрибутов спецификации арматуры для графического атрибута PULLOUT в соответствии со стандартами, принятыми в вашей стране или в вашей компании.

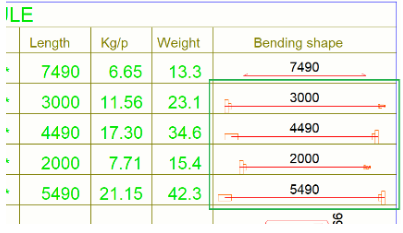

Отображение символов муфт и концевых анкеров в спецификациях арматуры

Атрибут PULLOUT показывает графические символы врезок, представляющие муфты на концах стержней, только если параметр PullOutRepresentation=0 в файле rebar_config.inp.

На чертеже, который содержит муфты или концевые анкеры, отображаемые в спецификации арматуры, откройте шаблон спецификации арматуры в редакторе шаблонов, дважды щелкнув форму арматурного стержня в спецификации.
Дважды щелкните графическое поле, содержащее форму гибки.

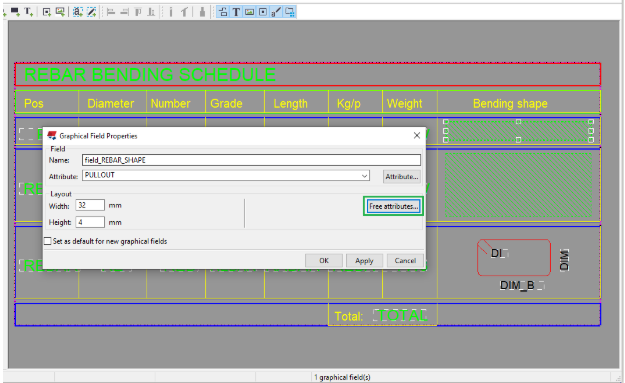

В диалоговом окне Свойства графического поля убедитесь, что в поле Атрибут отображается атрибут PULLOUT, и откройте диалоговое окно Свободные атрибуты.

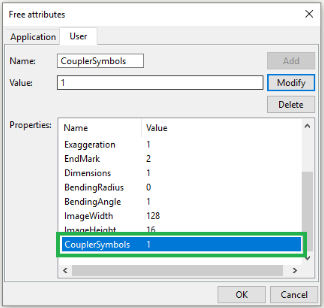

Выберите атрибут CouplerSymbols и введите 1 в поле Значение. Внесите требуемые изменения в остальные свойства.

Символы муфт отображаются, если свойство CouplerSymbols имеет значение 1, и скрываются, если оно имеет значение 0. Значение по умолчанию — 1.
Сохраните изменения в шаблоне и закройте редактор шаблонов.
Обновите шаблон, щелкнув шаблон на чертеже правой кнопкой мыши и выбрав Обновить шаблон в контекстном меню.

Совет:

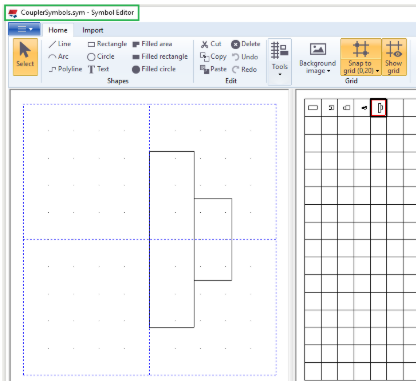

Вы можете настроить символы муфт в редакторе символов, внеся изменения в файл *.sym, заданный в файле RebarCoupler.Symbols.dat. По умолчанию используется файл CouplerSymbols.sym.

Отображение символов муфт и концевых анкеров на врезках, связанных с метками арматуры

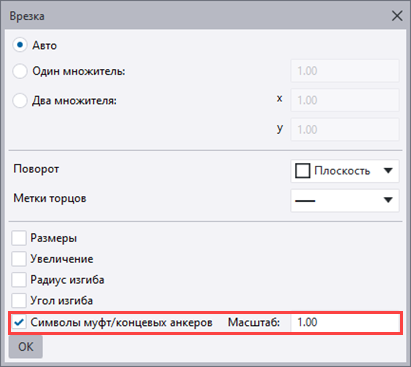

На открытом чертеже, содержащем армирование с муфтами или концевыми анкерами, щелкните метку арматурного стержня, в которую требуется добавить врезку, и добавьте в метку элемент Врезка из списка элементов. Появится диалоговое окно Врезка.
Установите флажок Символы муфт/концевых анкеров и задайте нужный масштаб, например 1,00.
Нажмите ОК.
