Посадочное место из уголков (1040)
Посадочное место из уголков (1040) формирует угловую опору, прикрепленную к колонне болтами. Для соединений из одного уголка можно указать сторону опорной точки, на которой размещается угловой профиль. Другой вариант — создать два углового профиля. Также предусмотрен вариант добавления элементов жесткости, приваренных к угловом профилю.
Создаваемые объекты
-
Опорные уголки (1 или 2)
-
Ребра жесткости (опционально)
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Опорный уголок с элементом жесткости. |
Порядок выбора
-
Выберите главную деталь (колонну).
-
Укажите опорную точку.
Узел создается автоматически при указании точки.
Обозначение деталей

| Описание | |
|---|---|
|
1 |
Опорный уголок |
|
2 |
Ребро жесткости |
Вкладка «Рисунок»

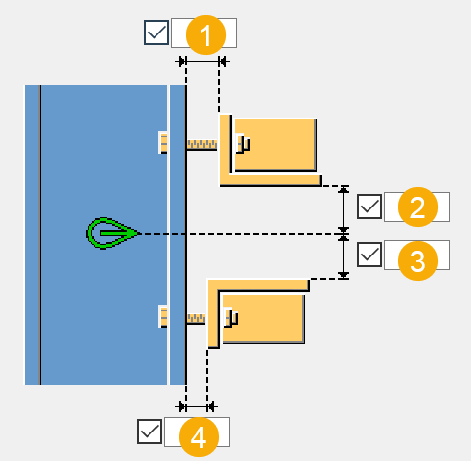

Вкладка Рисунок служит для управления зазорами между уголками и главной деталью.

| Описание | |
|---|---|
|
1 |
Зазор между верхним опорным уголком и колонной. |
|
2 |
Зазор между верхним опорным уголком и опорной точкой. |
|
3 |
Зазор между нижним опорным уголком и опорной точкой. |
|
4 |
Зазор между нижним опорным уголком и колонной. |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей опорного уголка и ребер жесткости.
Детали
| Формат | Описание |
|---|---|
|
Ребра жесткости |
Толщина, ширина и высота ребра жесткости. |
|
Профиль |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Вкладка Параметры служит для определения положений опорных уголков и ребер жесткости.
Положение опорного уголка
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Создается нижний уголок. АвтоСтандарты могут изменить этот параметр. |
|
|
Создается верхний уголок. |
|
|
Создается нижний уголок. |
|
|
Создаются и верхний, и нижний уголки. |
Тип ребра жесткости
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Прямоугольная пластина жесткости Этот параметр может быть изменен АвтоСтандартами. |
|
|
Прямоугольная пластина жесткости |
|
|
Треугольная пластина жесткости |
|
|
Форма ребра жесткости определяется линией, соединяющей концы сторон опорного уголка. |
Поворот опорного уголка
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Опорный уголок не поворачивается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Опорный уголок не поворачивается. |
|
|
Угол опоры поворачивается горизонтально на 90 градусов. Для увеличения жесткости угла опоры с поворотом выберите вариант Средние ребра жесткости в списке Положение среднего ребра жесткости. |
Ориентация опорного уголка
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Длинная полка угла опоры соединяется с второстепенной деталью. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Длинная полка угла опоры соединяется с второстепенной деталью. |
|
|
Длинная полка опорного уголка соединяется с главной деталью. |
|
|
Автоматически Длинная полка угла опоры соединяется с той деталью, на которой болты располагаются дальше всего от угла угла опоры. |
Положение бокового ребра жесткости
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Боковые ребра жесткости не создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Боковые ребра жесткости не создаются. |
|
|
Создаются ребра жесткости ближней стороны. |
|
|
Создаются ребра жесткости на дальней стороны. |
|
|
Создаются ребра жесткости ближней стороны и на дальней стороны. |
Смещение опорного уголка
|
Описание |
|
|---|---|
|
1 |
Смещение угла опоры по горизонтали от центральной линии главной детали. |
Положение среднего ребра жесткости
|
Формат |
Описание |
|---|---|
|
|
По умолчанию В соответствии с болтами Этот параметр может быть изменен АвтоСтандартами. |
|
|
Средняя пластина жесткости не создается. |
|
|
Средние ребра жесткости Пластина жесткости располагается посередине угла опоры. Введите количество средних элементов жесткости в поле Количество средних элементов жесткости. Несколько ребер жесткости центрируются и располагаются с равномерным шагом. |
|
|
В соответствии с болтами Пластина жесткости располагается посередине между болтами. По умолчанию между каждыми двумя болтами создается по ребру жесткости. Введите количество средних элементов жесткости в поле ниже. |
Тип фаски
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Размер смещения ребра жесткости
Задайте смещение скосов для треугольных ребер жесткости.

| Описание | |
|---|---|
|
1 |
Размер смещения по горизонтали |
|
2 |
Размер смещения по вертикали |
Вкладка «Болты»
На вкладке Болты можно задать размеры группы болтов и свойства болтов.

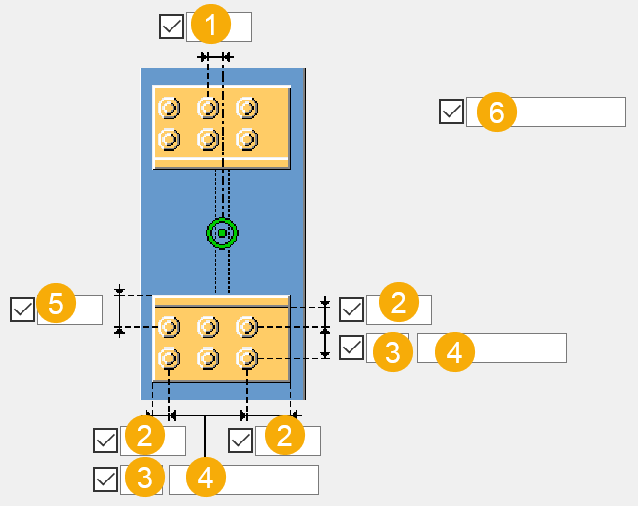

Размеры группы болтов

|
Описание |
|
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Размер, определяющий положение группы болтов по вертикали. |
|
6 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
