Накладка и втулка (1029)
Накладка и втулка (1029) формирует накладки или втулки в балках или колоннах. Вы можете регулировать диаметр накладки и втулки. Если отверстие достаточно большое, к стенке можно добавить ребро жесткости для укрепления детали. Ребра жесткости могут быть на передней, задней или на обеих сторонах стенки. Можно создать зазор между втулкой и стенкой в целях подгонки или сварки. При необходимости также можно создать зазор между внутренней кромкой накладки в стенке и внутренней кромкой ребра жесткости.
Создаваемые объекты
-
Накладка
-
Втулка
-
Ребро жесткости (опционально)
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|

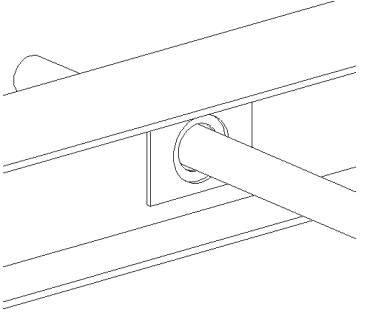

Накладка в балке. |
Порядок выбора
-
Выберите деталь (балку или колонну), по которой будет проходить трубопровод.
-
Укажите положение накладки.
Накладка создается автоматически при указании положения.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Накладка |
|
2 |
Втулка |
|
3 |
Ребро жесткости |
Вкладка «Рисунок»
На вкладке Рисунок можно задать размеры накладки. Также можно задать длину и положение возможного втулки.

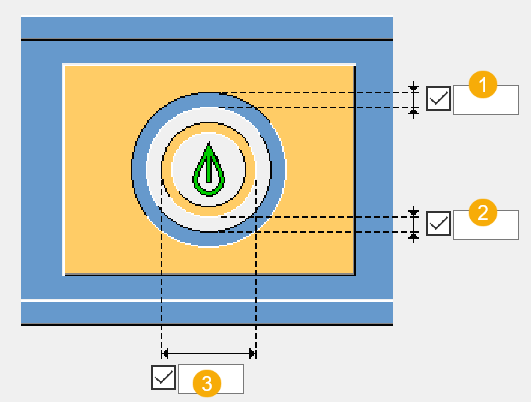

Размеры
|

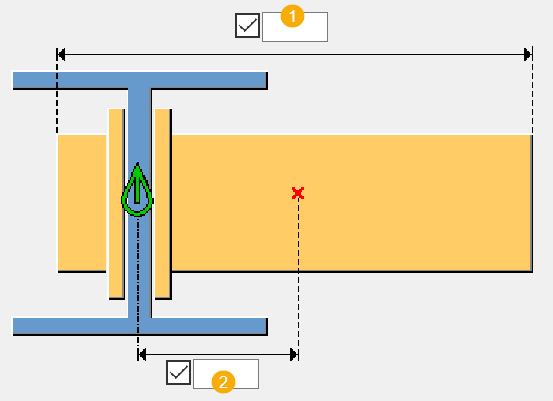

Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Расстояние от кромки внутреннего отверстия в стенке до внутренней кромки элемента жесткости. Применяется только при наличии элемента жесткости. |
20 |
|
2 |
Величина зазора между втулкой и стенкой. |
0 |
|
3 |
Диаметр вырезаемой накладки в стенке. Применяется только при отсутствии втулки. |
0.25*высота балки |
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Длина втулки. |
Ширина второстепенной балки |
|
2 |
Смещение втулки перпендикулярно балке. |
0 |
Вкладка «Детали»
Вкладка Детали служит для управления свойствами ребра жесткости и втулки.
Детали
|
Формат |
Описание |
|---|---|
|
Элемент жесткости |
Толщина, ширина и высота ребра жесткости. |
|
Втулка |
Выберите профиль рукава из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Вкладка Параметры служит для определения свойств накладки и втулки, а также положения ребра жесткости.
|
Описание |
|
|---|---|
|
1 |
Расстояние по вертикали между центром отверстия и началом координат узла. |
|
2 |
Расстояние по горизонтали между центром отверстия и центром ребра жесткости. |
|
3 |
Расстояние по вертикали между центром отверстия и центром ребра жесткости. |
|
4 |
Горизонтальное расстояние между центром накладки и началом координат детали. |
Втулка
|
Формат |
Описание |
|---|---|
 |
По умолчанию Создается только накладка. Этот параметр может быть изменен АвтоСтандартами. |
 |
Создается только накладка. |
 |
Создаются проток и втулка. |
Положение ребра жесткости
|
Формат |
Описание |
|---|---|
 |
По умолчанию Без ребра жесткости Этот параметр может быть изменен АвтоСтандартами. |
 |
Без ребра жесткости |
 |
Ребро жесткости на передней стороне стенки |
 |
Ребро жесткости на задней стороне стенки |
 |
Ребро жесткости с обеих сторон стенки |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
