Соединительная пластина (1026)
Компонент Соединительная пластина (1026) создает соединительную пластину в указанном месте на выбранной детали.
Создаваемые объекты
-
Соединительная пластина
-
болты
Применение
| Ситуация | Описание |
|---|---|
|
|
Компонент создает соединительную пластину в выбранном месте. Пластина может быть треугольной, прямоугольной, круглой или в форме ромба. |
Порядок выбора
-
Выберите деталь.
-
Выберите точку, чтобы указать положение соединительной пластины.
Соединительная пластина создается автоматически при указании точки.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Соединительная пластина |
Вкладка «Рисунок»
Для определения положения соединения служит вкладка Рисунок.

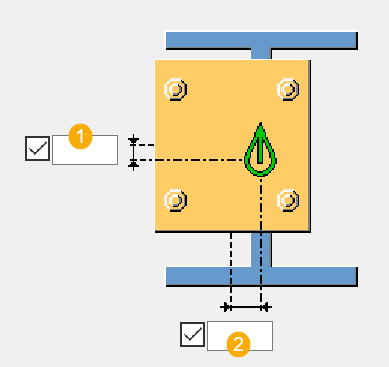

Положение пластины
| Описание | |
|---|---|
|
1 |
Положение соединительной пластины по вертикали |
|
2 |
Положение соединительной пластины по горизонтали |
Вкладка «Детали»
Для задания свойств деталей служит вкладка Детали.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
Пластина |
Толщина и ширина соединительной пластины |
Толщина = 10 mm Ширина = 120 mm для прямоугольных пластин и пластин в форме ромба |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для задания формы соединительной пластины, формы и размеров фаски служит вкладка Параметры .
Форма соединительной пластины
| Формат | Описание |
|---|---|
|
|
По умолчанию Прямоугольная Этот параметр может быть изменен АвтоСтандартами. |
|
|
Прямоугольный |
|
|
Diamond |
|
|
Треугольная |
|
|
Круглая |
|
|
Прямоугольная по болтам Размер соединительной пластины определяется значениями, указанными на вкладке Болты. |
|
|
Круглая по болтам Размер соединительной пластины определяется значениями, указанными на вкладке Болты. |
Форма фаски
| Формат | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |

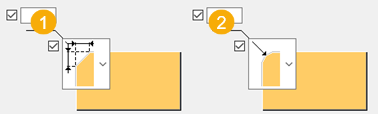

Размеры фаски
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Задайте горизонтальный и вертикальный размер прямой фаски. |
20 mm |
|
2 |
Задайте радиус выпуклой фаски. |
20 mm |
Вкладка «Болты»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

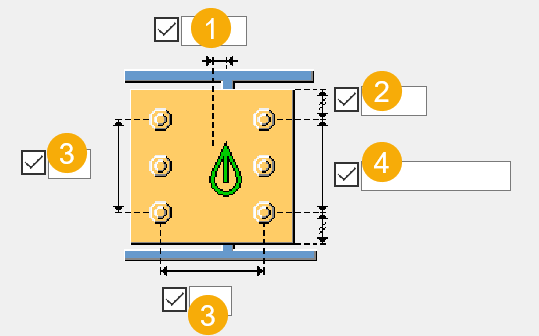

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
вкладка «Общие»
См. ссылку ниже:
вкладка «Расчет»
См. ссылку ниже:
