Ограждение. Поручни и стойки (1024)
Элемент Ограждение. Поручни и стойки (1024) служит для создания ограждения, состоящего из поручня, нижнего поручня, напольной оградительной планки и стоек.
Создаваемые объекты
-
Стойки
-
Поручень
-
Нижний поручень
-
Пластины-бортики
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Перила создаются на балке. |
Порядок выбора
-
Выберите главную деталь (балку).
-
Укажите начальную точку на детали, чтобы задать положение первой стойки.
Узел создается автоматически при указании местоположения.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Стойка |
|
2 |
Поручень |
|
3 |
Нижний поручень |

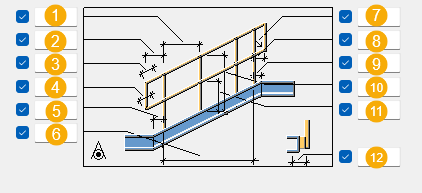

Вкладка «Рисунок»
Для задания размеров детали служит вкладка Рисунок.
Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Максимальное расстояние между стойками |
2000 mm |
|
2 |
Сгиб на заданном расстоянии от первой стойки до указанной точки ограждения детали |
Изгибы не создаются на концах ограждения. |
|
3 |
Длина верхней части изгиба Длина прямой части между изгибом и верхней перекладиной, измеренная от геометрического пересечения балок |
0 |
|
4 |
Длина нижней части изгиба Длина прямой части между изгибом и нижней перекладиной, измеренная от геометрического пересечения балок |
0 |
|
5 |
Расстояние между указанной точкой и первой стойкой |
0 |
|
6 |
Длина ограждения по горизонтали Если ввести 0, создается только первая стойка. |
Длина определяется горизонтальным размером косоура, на котором создается ограждение. |
|
7 |
Радиус сгиба перекладин |
140 градусов |
|
8 |
Сгиб на заданном расстоянии от последней стойки на другом конце поручня |
Изгибы не создаются на концах ограждения. |
|
9 |
Расстояние между указанным торцом детали и последней стойкой |
0 |
|
10 |
Расстояние от кромки балки до центра поручня |
1000 mm |
|
11 |
Расстояние от кромки балки до центра нижнего поручня |
половина высоты поручня |
|
12 |
Расстояние по горизонтали от центральной линии балки до центра перил |
0 |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей.
Детали
| Формат | Описание |
|---|---|
|
Профиль стойки |
Выберите профиль из каталога профилей. |
|
Профиль поручня |
Выберите профиль из каталога профилей. |
|
Профиль нижнего поручня |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Пластина-бортик
| Формат | Описание |
|---|---|
|
Создать как |
Выберите, будет ли пластина-бортик создаваться как пластина или как профиль балки. |
|
Пластина-бортик |
Толщина, ширина и высота пластины-бортика |
|
Профиль оградительной планки |
Выберите профиль из каталога профилей. |
Вкладка «Параметры»
Вкладка «Параметры» служит для задания положения, наименования изделия, эксцентриситета, длины и других свойств компонента.
Свойства
| Формат | Описание | По умолчанию |
|---|---|---|
|
Положение ограждения |
Задайте сторону ограждения по отношению к балке. Значения эксцентриситета и смещения указываются в направлении выбора. |
|
|
Наименование изделия стойки |
Задайте наименование изделия стойки. |
|
|
Наименование изделия сгиба |
Задайте наименование изделия сгиба. |
|
|
Эксцентриситет поручня |
Задайте расстояние по горизонтали от центральной линии ограждения до центра поручня. Этот эксцентриситет принимается в направлении, заданном положением. |
0 |
|
Эксцентриситет нижнего поручня |
Задайте расстояние по горизонтали от центральной линии ограждения до центра нижнего поручня. Этот эксцентриситет принимается в направлении, заданном положением. |
0 |
|
Макс. длина перекладины |
Задайте максимальную длину профиля поручня. |
6000 mm |
|
Макс. длина напольной оградительной планки |
Задайте максимальную длину пластины-бортика. |
6000 mm |
|
Распределение стоек |
Выберите способ распределения стоек.
|
|
|
Разрезы перекладин |
Выберите способ обрезания поручней.
|
На макс. стойке |
|
Создать сборку |
Укажите, создается ли сборка, включающая все детали узла. При выборе варианта «Да» детали свариваются с невидимыми сварными швами, и можно создать сборочный чертеж всего узла. |
Нет |
|
Создать узлы перекладины |
Укажите, создаются ли узлы перекладин. При выборе варианта «Да» создаются узлы перекладин. Узел перекладины — это небольшой куб, представляющий соединительную деталь между стойкой и перекладиной. |
Нет |
|
Тип соединения стоек |
Выберите тип соединения для стоек. Типы соединений определяются в joints.dat файле более точно. В качестве соединения стоек можно использовать любое подходящее Tekla Structures соединение. |
Тип сварочного соединения |
|
Поворот нижнего поручня |
Укажите, как поворачивается нижний поручень. |
|
|
Подгонка перекладин к стойкам |
Выберите, подгоняется ли перекладина к стойке. |
|
|
Зазор между перекладиной и стойкой |
Задайте размер зазора. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
