Крепление подкрановых балок (1011)
Заглушка (1011) формирует заглушку в указанном положении на балке.
Создаваемые объекты
-
Профиль заглушки
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Профиль заглушки, созданный на балке. |
Порядок выбора
-
Выберите балку.
-
Укажите местоположение на балке.
Профиль заглушки создается автоматически при указании положения.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Профиль заглушки |
Вкладка «Рисунок»
На вкладке Рисунок можно управлять геометрией детали.

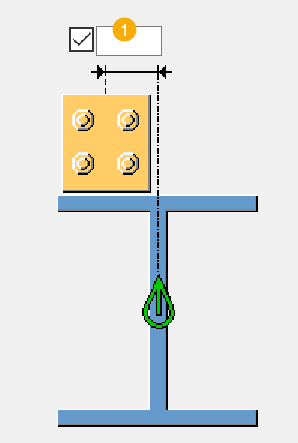

Размеры
| Описание | |
|---|---|
|
1 |
Расстояние от центральной линии шпута до центральной линии балки. По умолчанию расстояние равно нулю. |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей.
Деталь
| Формат | Описание | По умолчанию |
|---|---|---|
|
Профиль |
Выберите профиль заглушки из каталога профилей. |
U140 |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Вкладка Параметры для определения поворота заглушки.
Поворот профиля
Выберите, как повернут профиль: сзади, спереди, сверху и снизу.
| Формат | Описание |
|---|---|
|
|
По умолчанию Сзади Пустое значение предназначено для обратной совместимости. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Сзади |
|
|
Спереди |
|
|
Сверху |
|
|
Снизу |
Вкладка «Болты»
На вкладке Болты можно задать размеры группы болтов и свойства болтов.

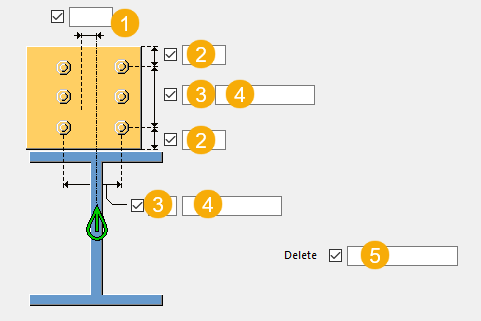

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
6 |
Укажите, какие болты следует удалить из группы болтов. Введите номера удаляемых болтов, разделяя их пробелами. Болты нумеруются слева направо и сверху вниз. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
вкладка «Общие»
См. ссылку ниже:
Расчет
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
