Вырез в балке с ребрами жесткости (1006)
Вырез с ребром жесткости (1006) формирует вырез и ребро жесткости относительно выбранного вами места на балке до конца балки.
Создаваемые объекты
-
Ребро жесткости
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Вырез, созданный в балке. |
|
|
Усиленный вырез. Вырез под углом к детали. |
Порядок выбора
-
Выберите балку.
Можно выбрать несколько балок с помощью рамки выбора.
-
Укажите местоположение на балке.
Вырез создается автоматически при указании положения.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Ребро жесткости |
Вкладка «Рисунок»
На вкладке Рисунок можно управлять геометрией детали.

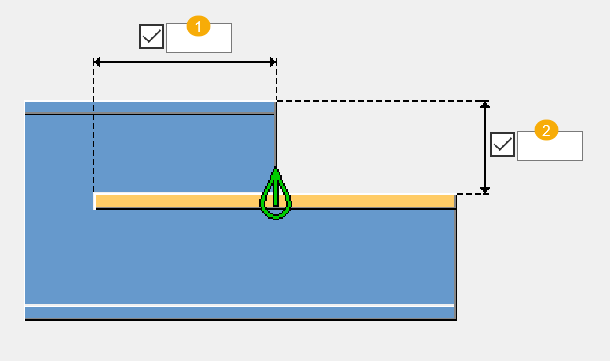

Положение ребра жесткости
| Описание | |
|---|---|
|
1 |
Положение ребра жесткости относительно кромки выреза. |
|
2 |
Положение ребра жесткости относительно верха балки. По умолчанию размер составляет 100 mm. |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей.
Детали
| Формат | Описание |
|---|---|
|
Элемент жесткости |
Толщина и ширина элемента жесткости. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
