Ребра жесткости (1003)

Компонент Ребра жесткости (1003) создает элементы жесткости на двутавровых профилях.

Создаваемые объекты


Ситуация	Описание

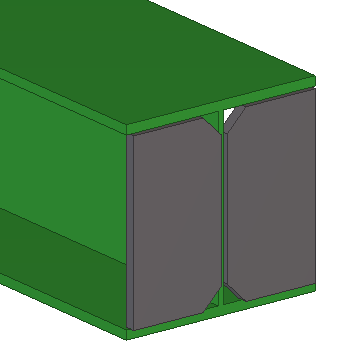

	Элементы жесткости на торце балки.
	Элемент жесткости на колонне.
	Элемент жесткости на балке.

Выберите главную деталь (балку).
Укажите местоположение.
Узел создается автоматически при указании местоположения.

Для задания положения ребер жесткости служит вкладка Рисунок.


	Описание
1	Зазор между пластинами жесткости и полками балки. По умолчанию размер зазора между пластинами жесткости и полками балки составляет `0 мм`.
2	Расстояние от полки балки до пластины жесткости.

Для задания свойств ребер жесткости служит вкладка Детали.


Формат	Описание
Левое ребро жесткости Правое ребро жесткости	Толщина, ширина и высота ребра жесткости. Толщина по умолчанию — это `1.5*толщина стенки балки`, с округлением вверх до следующей толщины пластины.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Имя	Имя, отображаемое на чертежах и в отчетах.
Обработка поверхности	Описывает способ обработки поверхности детали.

На вкладке Параметры можно задать угол, поворот и фаски элементов жесткости.


Формат	Описание
Поиск сварных деталей	Укажите, будет ли компонент искать входные детали, созданные в виде составных деталей сварного соединения.
	Положение элементов жесткости. Можно ввести горизонтальные углы в градусах для правого и левого элемента жесткости.
	Тип и размеры фаски. При выборе варианта Без фаски может возникнуть конфликт между элементом жесткости и скруглением двутаврового профиля. Кроме того, можно задать размеры фаски по вертикали и по горизонтали. При выборе дуговой фаски горизонтальный размер используется в качестве радиуса, а вертикальный размер не учитывается.
	Поворот многоугольника правого и левого ребер жесткости. Введенное значение определяет количество точек, на которое перемещается начальная точка многоугольника в направлении, указанном стрелками.


Параметр	Описание
	По умолчанию Прямая фаска Этот параметр может быть изменен АвтоСтандартами.
	Без фаски
	Прямая фаска
	Фаска в виде выпуклой дуги
	Фаска в виде вогнутой дуги
