Узел торцевой пластины (1002)
Компонент Торцевая пластина (1002) создает торцевую пластину, приваренную к торцу балки.
Создаваемые объекты
-
Торцевая пластина
Применение
| Пример | Описание |
|---|---|
|
|
Торцевая пластина на торце балки. |
Порядок выбора
-
Выберите главную деталь (балку).
-
Укажите местоположение.
Узел создается автоматически при указании точки.
Вкладка «Рисунок»

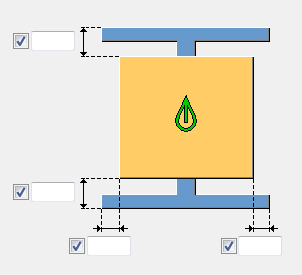

Для задания расстояний от кромок балки до кромок торцевой пластины служит вкладка Рисунок.
При задании положительных значений кромки торцевой пластины перемещаются ближе к оси балки; следовательно, размер пластины уменьшается. При задании отрицательных значений размер пластины увеличивается.
Расстояния по умолчанию от верхней и нижней кромки составляют 10 мм.
Расстояния по умолчанию от правой и левой кромки составляют 0 мм.
Для труб прямоугольного сечения все расстояния по умолчанию равны 3 мм.
Вкладка «Детали»
Для задания свойств торцевой пластины служит вкладка Детали.
| Параметр | Описание |
|---|---|
|
Торцевая пластина |
Задайте толщину, ширину и высоту торцевой пластины. Толщина по умолчанию — это 1.5*толщина стенки балки, с округлением вверх до следующей толщины пластины. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
