Элемент вышки (S63)
Компонент Элемент вышки (S63) позволяет создать четыре опоры вышки с использованием угловых профилей. Опоры формируют квадратное или прямоугольное нижнее основание.
Создаваемые объекты
-
Опоры вышки (4)
Применение
| Формат | Описание |
|---|---|
|
|

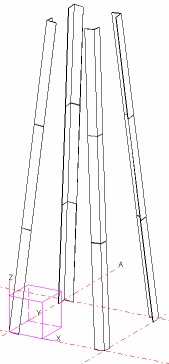

Созданные четыре опоры вышки |
Перед началом работы
Проверьте текущую рабочую плоскость, поскольку она влияет на положение вышки.
Tekla Structures создает вышку вдоль оси Z текущей рабочей плоскости. Если у вышки прямоугольное нижнее основание, самая длинная сторона основания располагается параллельно оси X.
| Описание | |
|---|---|
|

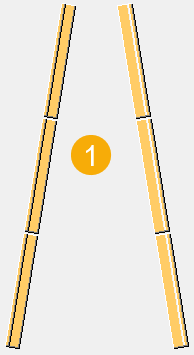

1 |
Нижнее основание вышки |
|
2 |
Верхнее основание вышки |
Порядок выбора
-
Укажите точку, чтобы задать нижний левый угол вышки.
Вышка создается автоматически при указании точки.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Опоры вышки |
Вкладка «Рисунок»
На вкладке Рисунок можно задать длину уровня и детали для укладки.
Длина уровня и детали для укладки

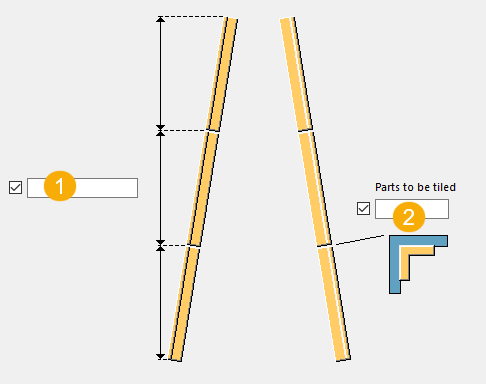

| Описание | |
|---|---|
|
1 |
Задайте количество и длину уровней, составляющих каждую опору. Например, введите 6*6000, чтобы создать опоры вышки с 6 уровнями длиной 6000 каждый. |
|
2 |
Для укладки определенных уровней опоры введите номера уровней, начав отчет от нижнего основания опоры. Например, для укладки уровней 3 и 5 введите 3 5. |
Вкладка «Детали»
На вкладке Детали можно задать количество угловых профилей для каждой опоры и свойства углового профиля.
Детали
| Формат | Описание |
|---|---|
|
Профили для деталей |
Задайте профили, используемые для каждой опоры. Например, введите 6*1, чтобы создать опоры вышки, каждая из которых состоит из 6 уровней профиля 1. |
|
1, 2, 3, 4, 5, 6, 7, 8 |
Укажите угловые профили, которые нужно использовать. Выберите профили из каталога профилей. |
Вкладка «Параметры»
На вкладке Параметры можно задать порядок создания и размеры углового профиля.
Расстояние между угловыми профилями
| Описание | |
|---|---|
|
1 |
Расстояние в направлении оси X |
|
2 |
Расстояние в направлении оси Y |
Расстояние обрезки
| Описание | |
|---|---|
|
1 |
Задайте расстояние обрезки вверху и внизу, чтобы соединить опоры вышки встык. |
Создание углового профиля
Укажите, сколько угловых профилей формируется в каждой опоре (в поперечном сечении). По умолчанию используется один угловой профиль.
Местоположение опорной линии детали
Выберите, где расположена начальная точка: на внешней или внутренней кромке углового профиля.
Создание наклонных опор
Задайте размеры верхнего и нижнего оснований вышки по осям X и Y, чтобы создать наклонные опоры.

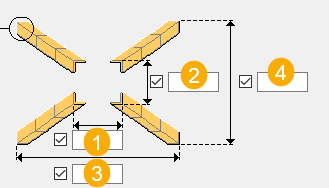

| Описание | |
|---|---|
|
1 |
Направление X верхнего основания |
|
2 |
Направление Y верхнего основания |
|
3 |
Направление X нижнего основания |
|
4 |
Направление Y нижнего основания |
