Соединение раскосов из уголка (167)
Компонент Соединение раскосов из уголка (167) позволяет соединить болтами два диагональных раскоса с двумя горизонтальными раскосами с использованием пластины-косынки.
Создаваемые объекты
-
Пластина-косынка
-
Болты
Применение
| Ситуация | Описание |
|---|---|
|
|
Создается прямоугольная пластина-косынка. |
|
|
Распорки соединяются с различными гранями пластины-косынки с фаской. |
Порядок выбора
-
Выберите первую диагональную распорку.
-
Выберите вторую диагональную распорку.
-
Выберите первую горизонтальную распорку.
-
Выберите вторую горизонтальную распорку.
-
Щелкните средней кнопкой мыши, чтобы создать компонент.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Пластина-косынка |
Вкладка «Рисунок»
На вкладке Рисунок можно задать размеры, определяющие расположения болтов.

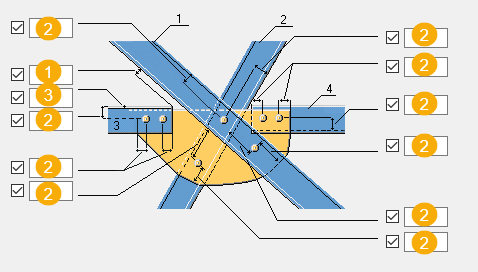

Размеры
| Описание | |
|---|---|
|
1 |
Зазор между распорками |
|
2 |
Расстояние от болта до кромки |
|
3 |
Размер раскоса от кромки пластины-косынки |
Если не ввести размеры, будут использоваться значения по умолчанию, указанные в файле gauge_lines.dat.
Вкладка «Детали»
На вкладке Детали можно задать свойства деталей.
Детали
| Формат | Описание |
|---|---|
|
Пластина-косынка |
Толщина пластины-косынки |
|
Тип пластины |
Выберите тип создаваемой пластины — с фаской или прямоугольная. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
На вкладке Параметры можно задать свойства болтов на горизонтальных распорках.
Свойства
| Формат | Описание |
|---|---|
|
Диаметр |
Определите диаметр болта. |
|
Количество |
Задайте число болтов. |
|
Допуск |
Допуск отверстия. |
|
Шаг болтов первой распорки |
Задайте расстояние между болтами. |
|
Шаг болтов второй распорки |
Задайте расстояние между болтами. |
Болты
Нажмите кнопку Болты, чтобы задать свойства болтов.
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
