Автопозиционирование (S67)
Компонент Автопозиционирование (S67) корректирует положение одной или двух распорок, соединенных с опорой вышки, и разрезает распорки.
Прим.:
Компонент Автопозиционирование (S67) следует использовать после завершения всей остальной работы над моделью. Изменение модели может нарушить регулировку, выполненную с помощью этого компонента.
Перед началом работы
Создайте одну или две распорки и соедините их с опорой вышки.
Порядок выбора
-
Выберите опору вышки.
-
Выберите первую распорку.
-
Выберите вторую распорку (необязательно).
-
Щелкните средней кнопкой мыши для завершения выбора.
Вкладка «Рисунок»
На вкладке Рисунок можно задать положение распорок и размеры вырезов.

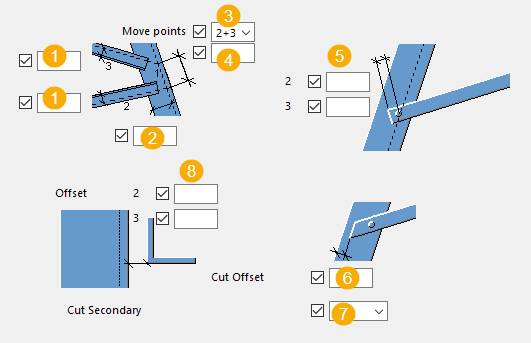

Размеры
| Описание | |
|---|---|
|
1 |
Задайте линии рядов болтов для распорок. |
|
2 |
Задайте линию ряда болтов для опоры вышки. |
|
3 |
Выберите, какие распорки нужно переместить. |
|
4 |
Введите расстояние, чтобы переместить точки, в которых пересекаются линии рядов. |
|
5 |
Введите расстояние от первого болта в группе до торца раскоса. |
|
6 |
Введите расстояние от торцов распорок до кромки опоры вышки. |
|
7 |
Выберите Да, чтобы разрезать распорки. |
|
8 |
Задайте размер вырезов для распорок. |
