Работа с системными компонентами

Системные компоненты позволяют соединить детали в модели и автоматизировать выполнение задач.

Системные компоненты адаптируются к изменениям в модели, т. е. Tekla Structures автоматически изменяет компонент, если соединяемые им детали были изменены. При копировании или перемещении объектов Tekla Structures автоматически копирует или перемещает все связанные компоненты вместе с объектами.

Все системные компоненты хранятся в каталоге «Приложения и компоненты». Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.

Определение свойств компонента

У каждого компонента есть диалоговое окно, в котором можно задать свойства компонента. Открыть это диалоговое окно можно, дважды щелкнув компонент в каталоге Приложения и компоненты .

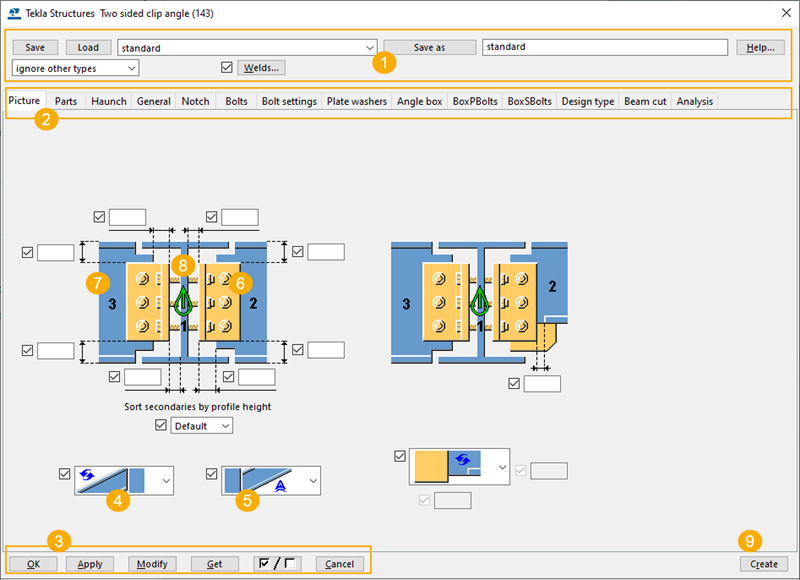

На рисунке ниже показан типичный пример стального соединения — Сопряжение балки с колонной или балок. Через уголки с двух сторон (143). В диалоговых окнах для бетонных компонентов и компонентов армирования могут быть другие параметры.


	Описание
1	В верхней части диалогового окна можно сохранять и загружать предварительно определенные настройки. В некоторых компонентах имеются кнопки для доступа к болтам, сварным швам и свойствам DSTV. При внесении изменений в соединения и узлы можно указать, будет ли Tekla Structures игнорировать другие типы соединений или узлов или будет изменять все выбранные соединения и узлы вне зависимости от их типа. Во втором случае тип выбранных компонентов меняется на тип компонента, в который вы в данный момент вносите изменения. Дополнительные сведения см. в разделах Загрузка и сохранение свойств объектов на панели свойств или в диалоговых окнах и Файлы в папке модели и расширения имен файлов.
2	На вкладках задаются свойства деталей и болтов, создаваемых компонентом. Можно вводить значения вручную, использовать системные значения по умолчанию, значения АвтоСтандартов, автоматические значения или — в случае некоторых стальных соединений — значения из файла joints.def. Вручную введенные значения, АвтоСтандарты, автоматические значения и свойства, определенные в файле joints.def, переопределяют системные значения по умолчанию. Системные значения по умолчанию используются, если не ввести значение вручную и не выбрать значение свойства какого-либо другого типа. Изменить системные значения по умолчанию невозможно. Дополнительные сведения о файле joints.def см. в разделе Задание свойств соединений в файле joints.def.
3	Сведения о кнопках в диалоговых окнах см. в разделе Просмотр и изменение свойств объекта с помощью диалоговых окон.
4	Если выбран вариант «АвтоСтандарты» , Tekla Structures использует свойство, определенное в правилах АвтоСтандартов. Изображение АвтоСтандартов — это пример; оно не обязательно соответствует результату, который вы получите в модели. Дополнительные сведения об АвтоСтандартах см. в разделе АвтоСтандарты.
5	Если выбран вариант «Автоматически» , Tekla Structures автоматически определяет, какое значение использовать для свойства. Например, при использовании варианта «автоматически» для ребра жесткости в компоненте Сопряжение балки с колонной. Торцевая пластина (144) компонент автоматически добавляет ребро жесткости в соединение балки с колонной, но не добавляет его в соединение балки с балкой. Дополнительные сведения об АвтоСоединении см. в разделе АвтоСоединение
6	Детали, показанные в диалоговом окне компонента желтым цветом, — это детали, создаваемые компонентом.
7	Детали, отображенные в диалоговом окне компонента синим цветом, должны уже существовать в модели на момент создания компонента.
8	Направление вверх определяет поворот соединения вокруг второстепенной детали относительно текущей рабочей плоскости. Символ на вкладке Рисунок диалогового окна компонента указывает правильное направление вверх. При отсутствии второстепенных деталей Tekla Structures поворачивает соединение вокруг главной детали. Возможные значения: `+x, -x, +y, -y, +z, -z`. Направление вверх по умолчанию можно изменить на вкладке Общие в диалоговом окне компонента. Сначала пробуйте изменять положительные направления.
9	Нажмите Создать , чтобы начать создание нового компонента в модели с использованием настроек, примененных в диалоговом окне компонента. Затем следуйте инструкциям в строке состояния.

Добавление компонента в модель

При добавлении компонента в модель компонент вы либо прикрепляете компонент к существующим деталям в модели, либо указываете местоположения, чтобы задать размещение или длину компонента.

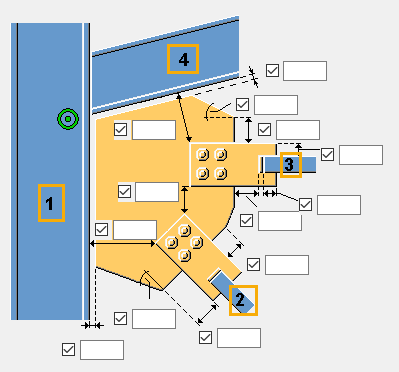

Соединения и узлы имеют главную деталь, которая выбирается в первую очередь. Соединения также имеют одну или несколько второстепенных деталей, выбираемых после выбора главной детали. Компоненты детализации не всегда имеют главную деталь и второстепенные детали. Вместо этого они автоматически создают и собирают детали, образующие конструкцию, когда вы указываете местоположение в модели.

При работе с незнакомым компонентом используйте предусмотренные по умолчанию свойства компонента. Затем проверьте, что нужно изменить, и изменяйте свойства постепенно, чтобы видеть, как изменения влияют на компонент. Это быстрее, чем пытаться задать все свойства компонента, не видя фактического результата его создания.

В окне командной строки можно получить информацию о добавлении и изменении компонента в модели. Эта информация может быть полезна, если возникнут проблемы. Чтобы показать окно, задайте для расширенного параметра XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOWзначение TRUE. Значение по умолчанию — FALSE, и окно не отображается.

Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.

Можно также нажать CTRL+F.

Выберите компонент и выполните одно из следующих действий:


Задача	Действие
Добавить соединение	1. Выберите главную деталь. 2. Выберите второстепенную деталь или детали. Если второстепенная деталь одна, соединение создается автоматически при выборе второстепенной детали. Если второстепенных деталей несколько, для завершения выбора деталей и создания соединения щелкните средней кнопкой мыши. На рисунке ниже цифрами 1–4 показан порядок выбора деталей. Детали синего цвета должны уже существовать в модели на момент создания компонента.
Добавить узел	1. Выберите главную деталь. 2. Укажите местоположение на главной детали, чтобы указать, где будет находиться узел.
Добавить компонент детализации	Укажите от одного до трех местоположений, чтобы указать, где будут находиться объекты, создаваемые компонентом детализации.
Добавить новый компонент с помощью команды Создать новый	Выберите компонент в модели, щелкните правой кнопкой мыши и выберите Создать новый. Затем следуйте инструкциям в строке состояния. Если открыто диалоговое окно компонента, также можно нажать в нем кнопку Создать, чтобы создать новый компонент.

Проверьте состояние компонента.

После добавления компонента Tekla Structures показывает состояние компонента с помощью символов, приведенных в таблице ниже.


Цвет	Состояние
	Зеленый символ показывает, что компонент успешно создан. Компоненты детализации в модели обозначаются символом .
	Желтый символ показывает, что компонент создан, но в нем есть проблемы. Это часто случается, когда расстояние от болтов или отверстий до кромки меньше значения по умолчанию.
	Красный символ показывает, что компонент не создан. Обычно это бывает связано с неверными свойствами или ненадлежащим направлением вверх.

Если компонент не создан правильно или не добавлен вовсе, можно, например, проверить следующее:
- Если компонент не добавляется в модель, проверьте строку состояния. Например, может понадобиться щелкнуть средней кнопкой мыши для завершения выбора деталей, прежде чем Tekla Structures создаст компонент.
- Некоторые компоненты работают только с определенными профилями. Если создать компонент не удается, попробуйте ввести допустимый профиль.
- Если по умолчанию компонент не создает необходимые детали, поищите параметры, предназначенные для их создания. При отсутствии таких параметров попробуйте ввести значение толщины для деталей.

  Если компонент создает ненужные детали, поищите параметры, с помощью которого их можно удалить. Если таких параметров нет, введите 0 в поле толщины деталей.
- При применении соединения, допускающего только одну второстепенную деталь, в строке состояния может появиться сообщение Many parts found. Это означает, что Tekla Structures не может определить, какие детали требуется соединить. Возможно, в одном и том же месте находится несколько деталей, либо глубина вида слишком велика.

Изменение компонента в модели

Свойства компонента можно изменить после добавления компонента в модель, — например, если требуется изменить число болтов или размеры пластины.

Дважды щелкните символ компонента в модели, чтобы открыть диалоговое окно компонента.
Внесите изменения в свойства.
При необходимости укажите, какие соединения и узлы изменяются:
- Пропустить другие типы: Tekla Structures изменяет только соединения и узлы того же типа, что и изменяемое соединение или узел.
- Изменить тип соединения: если выбрано несколько соединений и узлов, нажмите кнопку Изменить, чтобы изменить все выбранные соединения и узлы вне зависимости от их типа. Если тип выбранного соединения не соответствует типу в диалоговом окне соединения, Tekla Structures изменяет его.
Нажмите Изменить.

После добавления компонентов в модель можно использовать панель свойств для просмотра компонентов:

Если выбрать в модели один компонент, на панели свойств отображается название и номер этого компонента. Нажмите Свойства компонентов на панели свойств, чтобы открыть диалоговое окно свойств компонента.
Если выбрать в модели несколько разных компонентов, на панели свойств отображаются списки, в качестве свойств в которых указано Разные. Открывайте списки для просмотра названий и номеров выбранных компонентов.
Если вы выбрали компоненты и другие объекты модели, нажмите кнопку Список типов объектов на панели свойств, чтобы открыть список выбранных объектов модели, и выберите Компонент, чтобы просмотреть список компонентов.

Просмотр компонента в модели

Можно создать несколько видов компонента, чтобы просмотреть его с различных точек зрения.

Щелкните символ компонента в модели, чтобы выбрать компонент.
Щелкните правой кнопкой мыши и выберите Создание видов > Виды компонента по умолчанию.

Tekla Structures создает четыре вида: спереди, сверху, сбоку и в перспективе.

Проверить размеры, такие как положение болтов и расстояния до кромок, можно с помощью инструмента Измерить на виде спереди компонента.

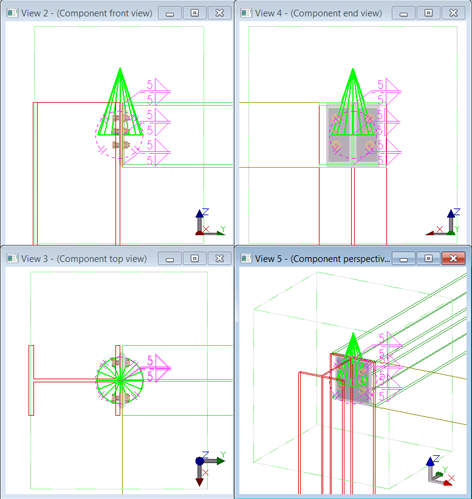

На рисунке показаны создаваемые по умолчанию виды соединения Сопряжение балки с колонной. Торцевая пластина (144).

Совет:

Можно отображать содержимое выбранных компонентов, таких как детали, болты, сварные швы и другие узлы, даже если в диалоговом окне не установлен флажок «Видимость в компонентах Свойства вида > Отображение ». Для отображения содержимого перейдите на вкладку Вид на ленте, щелкните Визуализация > Содержимое и выберите компоненты. Вы также можете ввести содержимое в поле Быстрый запуск, чтобы вызвать команду Показать содержимое компонента.

Если вызвать команду Вид > Перечертить > Перечертить все виды, это содержимое снова будет скрыто.

Преобразование компонентов в схематичные или детальные компоненты

В зависимости от используемой конфигурации Tekla Structures можно создавать либо детальные, либо схематичные компоненты.

Детальные компоненты содержат всю информацию, необходимую для производства, например сборки, ЖБ элементы и арматурные стержни.
Детальные компоненты в модели обозначены круглым символом: или .
Схематичные компоненты выглядят аналогично детальным, но не предусматривают возможности изменения настроек нумерации деталей или нумерации сборок. Схематичные компоненты предназначены для использования в качестве справочной информации для дальнейшей детализации, необходимой для производства.
Схематичные компоненты в модели обозначены квадратным символом: или .

Схематичные компоненты можно создавать в конфигурации Tekla Structures Graphite, а также в устаревших конфигурациях Проектирование, Деталировка арматуры и Моделирование строительства.

Схематичные компоненты можно редактировать и преобразовывать в компоненты детализации в конфигурации Tekla Structures Diamond, а также в устаревших конфигурациях Полная, Базовая, Детализация стальных конструкций и Детализация сборного железобетона.

При изменении свойств деталей, например размера главной детали компонента, детальный компонент не преобразовывается автоматически в схематичный или наоборот. Например, при внесении изменений в модель в конфигурации Tekla Structures Graphite детальные компоненты не преобразовываются в схематичные. При этом компоненты детализации будут адаптироваться к изменениям в модели, но изменять свойства с помощью диалогового окна компонента нельзя. Детальные компоненты останутся детальными, если не будут преобразованы один за другим.

Компоненты можно преобразовывать в каталоге Приложения и компоненты. Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.

Выполните одно из следующих действий:


Задача	Что нужно сделать	Конфигурация
Преобразование схематичного компонента в детальный компонент	Щелкните > Преобразовать в детальный компонент. Выберите символ компонента.	Tekla Structures Diamond Полная, Базовая, Детализация стальных конструкций, Детализация сборного железобетона
Преобразование детального компонента в схематичный компонент	Щелкните >Преобразовать в схематичный компонент. Выберите символ компонента.	Tekla Structures Graphite Проектирование, Моделирование строительства, Деталировка арматуры
