Сварной профиль. Колонна сварная переменного сечения 3 (S99)
Компонент Сварной профиль. Колонна сварная переменного сечения 3 (S99) создает отдельную сварную колонну, которая может быть прямой или переменного сечения.
Создаваемые объекты
-
Пластина вертикальной стенки
-
Вертикальная внешняя полочная пластина
-
Наклонная внутренняя полочная пластина
-
Верхняя пластина
-
Полочные ребра жесткости (2)
-
Горизонтальные ребра жесткости (2)
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Сварная колонна переменного сечения с усиленным углом. Полочные ребра жесткости:
|
|
|
Прямая сварная колонна. |
Перед началом работы
Необходимо наличие точки для указания при создании компонента.
Порядок выбора
-
Укажите положение колонны:
Колонна создается автоматически при указании положения.

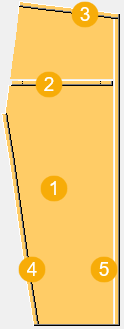

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Стеночная пластина |
|
2 |
Горизонтальные ребра жесткости |
|
3 |
Верхняя пластина |
|
4 |
Внутренняя полочная пластина |
|
5 |
Внешняя полочная пластина |
Вкладка «Рисунок»
Для задания размеров колонны служит вкладка Рисунок.

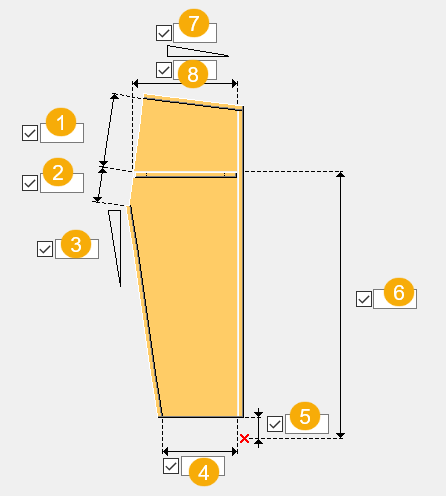

Размеры
| Описание | |
|---|---|
|
1 |
Размер от верхнего угла стеночной пластины до верха ребра жесткости |
|
2 |
Размер от верха ребра жесткости до внутреннего угла стеночной пластины |
|
3 |
Уклон внутренней полочной пластины |
|
4 |
Ширина стеночной пластины внизу |
|
5 |
Смещение стеночной пластины по вертикали от входной точки |
|
6 |
Размер стеночной пластины от входной точки до верха горизонтального ребра жесткости. |
|
7 |
Уклон верхней пластины в процентах, например 10. |
|
8 |
Длина горизонтального ребра жесткости |
Вкладка «Детали»
Для задания свойств пластин служит вкладка Детали.
Детали
| Формат | Описание |
|---|---|
|
Стенка |
Толщина стенки |
|
Внешняя полка, Внутренняя полка, Верхняя пластина, Горизонтальное ребро жесткости |
Выберите профили на вкладке Параметры. |
|
Полочное ребро жесткости |
Толщина полочного ребра жесткости |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для задания профилей, ориентации и размеров пластин служит вкладка Параметры.
Профили
| Формат | Описание |
|---|---|
|
Профиль внешней полки, Профиль внутренней полки, Профиль верхней пластины, Профиль горизонтального ребра жесткости |
Размер профиля пластин. Доступные профили пластин определены в файле std_flange_plates.dat. |
Расстояние между стыками
Если длина пластины превышает максимальную (заданную в файле std_flange_plates.dat), Tekla Structures формирует стыковое соединение.
| Описание | |
|---|---|
|
1 |
Размер между стыками (внутренняя полка) |
|
2 |
Размер между стыками (внешняя полка) |

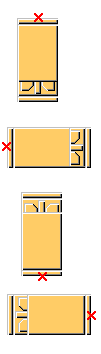

Ориентация
| Формат | Описание |
|---|---|
|
|
Выберите подходящий поворот. Позволяет повернуть стенку колонны относительно рабочей плоскости. |
Дополнительная длина
| Описание | |
|---|---|
|
1 |
Дополнительная длина внешней полки |
|
2 |
Дополнительная длина верхней пластины |
Фаска горизонтального ребра жесткости
| Описание | |
|---|---|
|
1 |
Размер внутренней фаски на горизонтальном ребре жесткости. Значение по умолчанию — 15. |
Сварные швы
См. ссылку ниже:
