Крестовидный сварной профиль из листа (S33)

Компонент Крестовидный сварной профиль из листа (S33) создает сварную балку из семи сваренных вместе пластин.

Создаваемые объекты


Ситуация	Описание
	Прямая сварная балка из семи приваренных друг к другу пластин.

Для создания сварных балок переменного сечения.

Необходимо наличие двух точек для указания при создании компонента.

Укажите начальную точку балки.
Укажите конечную точку балки.

Балка создается автоматически при указании конечной точки.


	Описание
1	Крестовидный профиль. Создано семь пластин.

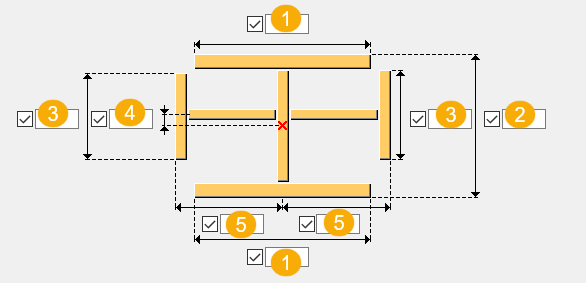

Для задания размеров служит вкладка Рисунок.


	Описание
1	Ширина балки
2	Высота балки
3	Высота пластины
4	Позволяет откорректировать положение горизонтальных деталей относительно вертикальных. По умолчанию эксцентриситет равен нулю. Пластины крепятся к середине вертикальной пластины.
5	Размер от кромки пластины до центральной линии вертикальной пластины.

Для задания свойств пластин служит вкладка Детали.


Параметр	Описание
Верхняя полка	Толщина верхней полки.
Нижняя полка	Толщина нижней полки.
Вертикальная стенка	Толщина вертикальной стенки.
Левая полка	Толщина левой полки.
Правая полка	Толщина правой полки.
Левая стенка	Толщина левой стенки.
Правая стенка	Толщина правой стенки.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Для задания имени, класса и обработки поверхности детали, а также ее положения, поворота и длины служит вкладка Параметры.


Параметр	Описание
Имя	Задайте имя, класс и обработку поверхности пластин.
Класс
Обработка поверхности
	Отрицательные значения укорачивают балку, положительные значения удлиняют ее. Позволяет переместить первый указанный торец балки. Позволяет переместить второй указанный торец балки.

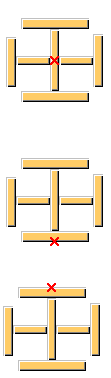

	Выберите положение на плоскости и задайте смещение положения на плоскости. См. раздел Горизонтальное положение детали.

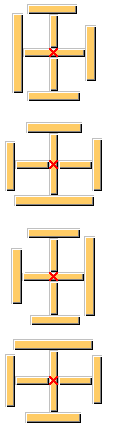

	Выберите поворот и задайте смещение поворота. См. раздел Поворот детали.
	Выберите положение по глубине и задайте смещение положения по глубине. См. раздел Положение детали по глубине.

См. ссылку ниже:
