Крестовидный профиль (S32)
Компонент Крестовидный профиль (S32) создает сварную балку из двутаврового профиля и двух тавровых профилей, приваренных к стенке двутаврового профиля.
Создаваемые объекты
-
Двутавровый профиль
-
Тавровый профиль (2)
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Прямая сварная балка. Два тавровых профиля, приваренных к двутавровому профилю. |
Не применяется
Для создания сварных балок переменного сечения.
Перед началом работы
Необходимо наличие двух точек для указания при создании компонента.
Порядок выбора
-
Укажите начальную точку балки.
-
Укажите конечную точку балки.
Балка создается автоматически при указании конечной точки.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Двутавровый профиль |
|
2 |
Тавровый профиль |
Вкладка «Рисунок»
Для задания размеров профилей служит вкладка Рисунок.
Размеры
| Описание | |
|---|---|
|
1 |
Позволяет откорректировать положение горизонтальных деталей относительно вертикальных. По умолчанию эксцентриситет равен нулю. Тавровые профили крепятся к середине стенки двутаврового профиля. |
|
2 |
Размер таврового профиля от центральной линии двутаврового профиля. |
Вкладка «Детали»
Для задания свойств двутаврового и таврового профилей служит вкладка Детали.
Детали
| Параметр | Описание |
|---|---|
|
Глав. профиль |
Выберите профиль из каталога профилей. |
|
Втор. профиль 1 |
Выберите профиль из каталога профилей. |
|
Втор. профиль 2 |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для задания имени, класса и обработки поверхности детали, а также ее положения, поворота и длины служит вкладка Параметры.
|
Параметр |
Описание |
|---|---|
|
Имя |
Задайте имя, класс и обработку поверхности профилей. |
|
Класс |
|
|
Обработка поверхности |
|
|
|
Отрицательные значения укорачивают балку, положительные значения удлиняют ее.
|
|
|

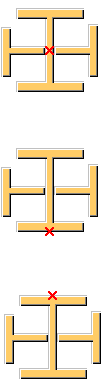

Выберите положение на плоскости и задайте смещение положения на плоскости. См. раздел Горизонтальное положение детали. |
|
|

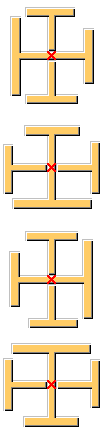

Выберите поворот и задайте смещение поворота. См. раздел Поворот детали. |
|
|
Выберите положение по глубине и задайте смещение положения по глубине. См. раздел Положение детали по глубине. |
Сварные швы
См. ссылку ниже:
