Коробчатая сварная балка (S13)

Компонент Коробчатая сварная балка (S13) создает сварную балку коробчатого сечения.

Создаваемые объекты


Ситуация	Описание
	Прямая сварная балка с поперечным сечением.

Для создания сварных балок переменного сечения.

Необходимо наличие двух точек для указания при создании компонента.

Укажите начальную точку балки.
Укажите конечную точку балки.

Балка создается автоматически при указании конечной точки.

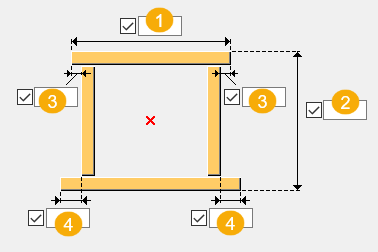

Для задания размеров служит вкладка Рисунок.

Для задания свойств деталей служит вкладка Детали.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Для задания имени, класса и обработки поверхности детали, а также ее положения, поворота и длины служит вкладка Параметры.


Параметр	Описание
Имя	Задайте имя, класс и обработку поверхности балки.
Класс
Обработка поверхности
	Отрицательные значения укорачивают балку, положительные значения удлиняют ее. Позволяет переместить первый указанный торец балки. Позволяет переместить второй указанный торец балки.

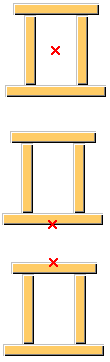

	Выберите положение на плоскости и задайте смещение положения на плоскости. См. раздел Горизонтальное положение детали.

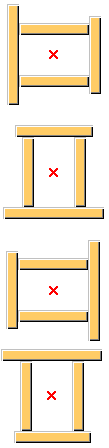

	Выберите поворот и задайте смещение поворота. См. раздел Поворот детали.

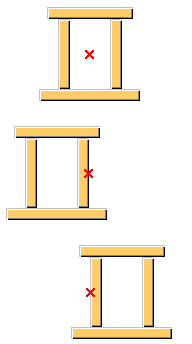

	Выберите положение по глубине и задайте смещение положения по глубине. См. раздел Положение детали по глубине.

См. ссылку ниже:
