Сварной профиль. Стык балок (200)

Компонент Сварной профиль. Стык балок (200) создает соединение между балками переменного сечения.

Создаваемые объекты

Торцевые пластины (2)
Полочные ребра жесткости (4) (опционально)
Ребра жесткости на стенке (8) (опционально)
Болты
Сварные швы

Применение


Ситуация	Описание
	Созданы все ребра жесткости и торцевые пластины. Пластины крепятся на восьми болтах, но можно использовать любое количество болтов.

Перед началом работы

Создайте две балки переменного сечения.

Порядок выбора

Выберите стенку главной детали (первой балки).
Выберите стенку второстепенной детали (второй балки).

Соединение создается автоматически при выборе второстепенной детали.

Обозначение деталей


	Описание
1	Торцевые пластины
2	Стеночные ребра жесткости
3	Полочные ребра жесткости

Вкладка «Рисунок»

Для задания размеров торцевых пластин, размеров и положения ребер жесткости служит вкладка Рисунок. Также здесь можно указать, подгоняется ли полка балки.

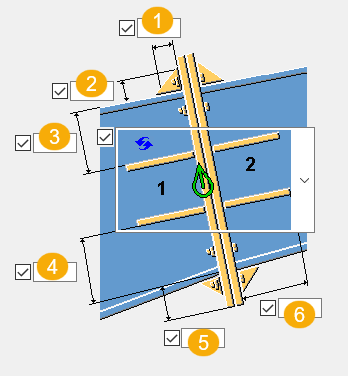

Размеры


	Описание
1	Горизонтальный размер полочного ребра жесткости.
2	Вертикальный размер полочного ребра жесткости.
3	Расстояние от кромки верхнего стеночного ребра жесткости до полки балки.
4	Расстояние от кромки нижнего стеночного ребра жесткости до полки балки.
5	Размер торцевой пластины от кромки балки.
6	Размер стеночного ребра жесткости от торцевой пластины.

Стеночные ребра жесткости


Параметр	Описание
	По умолчанию Создаются верхние и нижние стеночные ребра жесткости. Этот параметр может быть изменен АвтоСтандартами.
	Создаются верхние и нижние стеночные ребра жесткости.
	Создаются верхние стеночные ребра жесткости.
	Создаются нижние стеночные ребра жесткости.
	Стеночные ребра жесткости не создаются.

Полка балки


Параметр	Описание
	По умолчанию Полки балки перпендикулярны оси балки. Этот параметр может быть изменен АвтоСтандартами.
	Полки балки подгоняются параллельно торцевым пластинам.
	Полки балки перпендикулярны оси балки.

Вкладка «Детали»

Для задания свойств торцевых пластин, ребер жесткости на стенке и полочных ребер жесткости служит вкладка Детали. Чтобы не создавать какую-либо деталь, задайте ее толщину равной 0.

Детали


Параметр	Описание
Торцевая пластина	Толщина и ширина торцевой пластины.
Стеночное ребро жесткости	Толщина и ширина стеночного ребра жесткости.
Полочное ребро жесткости	Толщина полочного ребра жесткости.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Вкладка «Фаска»

Для задания формы, типа и размеров полочных и стеночных ребер жесткости служит вкладка Фаска.

Полочное ребро жесткости


Параметр	Описание
	По умолчанию Косая, угол с фаской Этот параметр может быть изменен АвтоСтандартами.
	Косая, угол с фаской
	Квадратная, один угол с фаской
	Квадратная, два угла с фаской

Тип фаски


Параметр	Описание
	По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами.
	Без фаски
	Прямая фаска
	Фаска в виде выпуклой дуги
	Фаска в виде вогнутой дуги

Размеры фаски

Можно задать размеры фасок и для стеночных, и для полочных ребер жесткости.


	Описание
1	Горизонтальный размер фаски.
2	Вертикальный размер фаски.

Вкладка «Болты»

Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

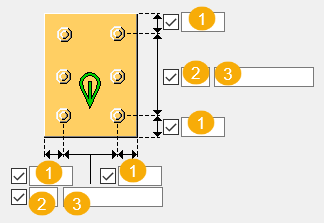

Размеры группы болтов


	Описание
1	Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали.
2	Число болтов.
3	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

Базовые свойства болтов


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Вкладка «Общие»

См. ссылку ниже:

Вкладка «Общие»

Вкладка «Расчет»

См. ссылку ниже:

Вкладка «Расчет»

Сварные швы

См. ссылку ниже:

Создание сварных швов
