Соединение раскосов соед. пластиной неправильной формы (60)
Компонент Соединение раскосов соед. пластиной неправильной формы (60) соединяет от 1 до 10 раскосов с косынкой в месте, где две или три детали образуют угол, с помощью крепежных уголков и соединительных пластин. Косынка может быть обернута вокруг третьей детали (обычно колонны). Косынка крепится к деталям с помощью крепежных уголков или соединительных пластин или приваривается непосредственно к первой выбранной детали. Возможно создание крепежных уголков либо на концах раскосов, либо на каждой стороне. На торцах полых раскосов создаются заглушки. Раскосы могут представлять собой уголковые профили, W- и WT-профили, а также трубы прямоугольного и круглого сечения.
Создаваемые объекты
-
Косынка
-
Соединительные пластины
-
Крепежные уголки (опционально)
-
Пластины-заглушки (для полых раскосов)
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Профиль раскоса: W Конструктивный тип: колонна и две балки Косынка крепится к балкам болтами с помощью крепежных уголков. В раскосах создаются вырезы, и они крепятся болтами к косынке. |
|
|
Профиль раскоса: труба прямоугольного сечения Конструктивный тип: колонна и балка Косынка крепится к колонне болтами с помощью крепежного уголка. Раскос крепится к косынке шпильками. |
|
|
Профиль раскоса: уголок Конструктивный тип: две балки на разной высоте В косынке создаются вырезы, и она крепится к обеим балкам болтами с помощью крепежных уголков. Раскос крепится к косынке болтами. |
|
|
Профиль раскоса: труба прямоугольного сечения Конструктивный тип: колонна и опорная пластина колонны Косынка крепится к колонне и опорной пластине болтами с помощью крепежных уголков. Раскос крепится к косынке шпильками. |
Перед началом работы
Создайте две или три детали, образующие угол, и от 1 до 10 раскосов.
Прим.:
Tekla Structures использует для создания этого компонента значения из файла joints.def.
Порядок выбора
-
Выберите главную деталь (первую деталь, образующую угол).
-
Выберите второстепенную деталь (первый раскос).
-
Выберите вторую второстепенную деталь (второй раскос).
-
Выберите следующие второстепенные детали (следующие раскосы).
-
Выберите второстепенную деталь, образующую угол.
-
При необходимости выберите колонну, чтобы обернуть косынку вокруг колонны, где сходятся две балки и колонна.
-
Щелкните средней кнопкой мыши, чтобы создать компонент.

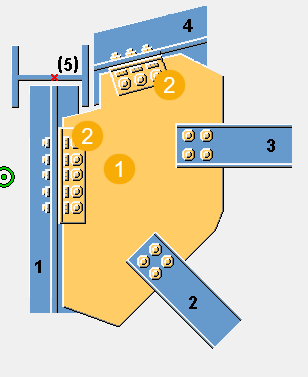

Обозначение деталей

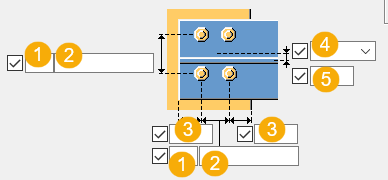

| Описание | |
|---|---|
|
1 |
Косынка |
|
2 |
Крепежный уголок |
Вкладка «Рисунок»
Для задания формы косынки, местоположения раскосов и крепежных уголков, а также местоположения установочной точки служит вкладка Рисунок.

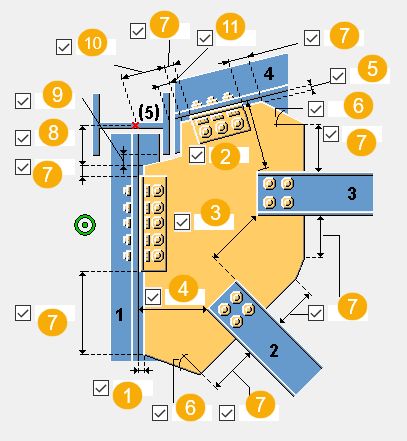

Размеры
| Описание | |
|---|---|
|
1 |
Задайте зазор между кромкой косынки и главной деталью. |
|
2 |
Задайте расстояние между кромками последней второстепенной детали и последнего раскоса. |
|
3 |
Задайте расстояние между раскосами. |
|
4 |
Задайте расстояние между кромками первого раскоса и главной детали. |
|
5 |
Задайте зазор между кромкой косынки и второстепенной деталью (второй деталью, образующей угол). |
|
6 |
Задайте величину угла косынки (в градусах). Это значение влияет на форму косынки. |
|
7 |
Задайте длину кромки косынки. Это значение влияет на форму косынки. |
|
8 |
Задайте расстояние до кромки косынки относительно установочной точки. |
|
9 |
Задайте расстояние от кромки косынки до полки третьей детали. |
|
10 |
Задайте расстояние до кромки крепежного уголка относительно установочной точки. |
|
11 |
Задайте расстояние от кромки крепежного уголка до полки третьей детали. |
Положение установочной точки
| Параметр | Описание |
|---|---|
|
|
Выберите положение установочной точки. По умолчанию она находится в точке пересечения двух главных деталей. Для вычисления проверочных размеров и определяющих положение детали размеров на чертежах Tekla Structures использует установочную точку компонента. |
Вкладка «Косынка»
Для задания свойств косынки, соединительной пластины и крепежного уголка служит вкладка Косынка.
Детали
| Параметр | Описание |
|---|---|
|
Косынка |
Толщина, ширина и высота косынки. |
|
Соединительные пластины |
Толщина и ширина соединительных пластин. |
|
Верхний крепежный уголок Нижний крепежный уголок |
Выберите профиль крепежного уголка из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |

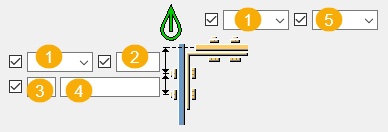

Крепление косынки
Задайте способ крепления косынки к главной детали.
| Формат | Описание |
|---|---|
|
|
По умолчанию Косынка крепится к главной детали крепежным уголком. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка крепится к главной детали крепежными уголками. Выберите, с какой стороны косынки создаются крепежные уголки. |
|
|
Косынка крепится к главной детали соединительной пластиной. Укажите, с какой стороны косынки создается соединительная пластина. |

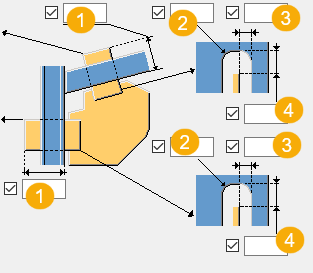

Размеры прорези в соединительной пластине
| Описание | |
|---|---|
|
1 |
Длина прорези в соединительной пластине |
|
2 |
Радиус фаски |
|
3 |
Горизонтальный размер фаски |
|
4 |
Вертикальный размер фаски |
Ориентация крепежного уголка
Задайте положение крепежного уголка на соединении.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Крепежный уголок помещается на соединение так, что его длинная полка крепится к косынке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Крепежный уголок помещается на соединение так, что его длинная полка крепится к главной детали. |
Монтажный зазор
Можно задать зазор между:
-
соединительными пластинами или крепежными уголками как для главной, так и для последней второстепенной детали
-
косынкой и соединительными пластинами или крепежными уголками
Форма косынки
При выборе варианта с оптимизацией веса косынки можно указать, влияет ли порядок выбора раскосов на положение раскосов.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Этот параметр может быть изменен АвтоСтандартами. |
|
|
Этот вариант оптимизирует вес косынки. |
Положение косынки на раскосе
Задайте, где на раскосе располагается косынка. При необходимости положение косынки можно настроить более точно, сместив ее по оси Z или Y.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка располагается посередине раскоса. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка располагается на верхней полке раскоса. |
|
|
Задайте величину смещения косынки по оси Z. |
|
|
Задайте величину смещения косынки по оси Y. |
Угол выреза
| Формат | Описание |
|---|---|
|
|
По умолчанию Квадратный вырез Если косынка конфликтует с колонной, в косынке создается вырез вокруг колонны. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Квадратный вырез |
|
|
Косой вырез |
Тип фаски выреза
| Формат | Описание |
|---|---|
|
|
По умолчанию Косая фаска Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски Кромки выреза параллельны кромкам косынки. |
|
|
Косая фаска |
|
|
Скругленная фаска, вычисляемая как четверть окружности. Введите диаметр окружности в качестве горизонтального размера фаски. |
|
|
Скругленная фаска, вычисляемая как три четверти окружности. Введите диаметр окружности в качестве горизонтального размера фаски. Центром окружности является вершина угла выреза. |
|
|
На углу косынки создается скос. |
|
|
На углу косынки не создается ни выреза, ни фаски. |
Размеры фаски
| Описание | |
|---|---|
|
1 |
Горизонтальный размер фаски |
|
2 |
Вертикальный размер фаски |
Форма фасонной пластины
Кромка косынки может быть перпендикулярна либо главной детали, либо второстепенной детали.
| Параметр | Описание |
|---|---|
|
|
Выберите форму кромки косынки между последней и предпоследней второстепенной деталью. |
|
|
Выберите форму кромки косынки между главной деталью и первой второстепенной деталью. |
Вкладка «Крепление раскоса»
Для задания свойств пластины-заглушки, выреза и прорези в раскосе служит вкладка Крепление раскоса.
Деталь
| Параметр | Описание |
|---|---|
|
Пластина-заглушка |
Толщина пластины-заглушки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Вырез в раскосе
| Формат | Описание |
|---|---|
|
|
Укажите, создается ли в раскосе вырез. Если «косынка» сталкивается с полкой раскоса, или если необходимо создать прорези в полых раскосах, можно вырезать раскос. Последний вариант позволяет создать вырез и соединить «косынку» с раскосом с помощью болта. |
|
|
|
|
|
Выберите, подгоняются ли второстепенные детали (за исключением последней второстепенной детали). |
|
|
Расстояние от внешней кромки раскоса до кромки пластины-заглушки. |
Закругленный вырез в раскосе
| Параметр | Описание |
|---|---|
|
|
По умолчанию Прямоугольный вырез Этот параметр может быть изменен АвтоСтандартами. |
|
|
Прямоугольный вырез |
|
|
Круглый вырез Введите значение радиуса. |
Вкладка «Крепление косынки 1» / «Крепление косынки 2»
Для задания свойств группы болтов, которой косынка крепится к главной детали и второстепенным деталям, а также способа крепления крепежного уголка служат вкладки Крепление косынки 1 и Крепление косынки 2.

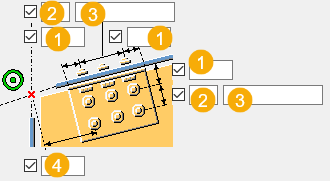

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
4 |
Вертикальный размер группы болтов относительно установочной точки. |
| Описание | |
|---|---|
|
1 |
Определяет, монтажным или заводским является соединение. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
5 |
Выберите главную деталь компонента для установки болтов — косынка или крепежный уголок (угловой L-профиль). |
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Тип крепления крепежного уголка
Задайте способ крепления крепежного уголка к косынке и к главной детали.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Когда главная деталь представляет собой круглый трубчатый профиль, крепежные уголки привариваются к главной детали и крепятся болтами к второстепенной детали. В остальных случаях крепежные уголки крепятся болтами к обеим деталям. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Когда главная деталь представляет собой круглый трубчатый профиль, крепежные уголки привариваются к главной детали и крепятся болтами к второстепенной детали. В остальных случаях крепежные уголки крепятся болтами к обеим деталям. |
|
|
Крепится болтами к главной детали и приваривается к второстепенной детали. |
|
|
Приваривается к главной детали и крепится болтами к второстепенной детали. |
|
|
Крепится болтами к обеим деталям. |
|
|
Приваривается к обеим деталям. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты раскоса 1» / «Болты раскоса 2»
Для определения болтов, которыми первый и второй раскосы крепятся к косынке, служат вкладки Болты раскоса 1 и Болты раскоса 2 соответственно.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. |
|
5 |
Размер, определяющий положение группы болтов по вертикали. |
Расстояние до болтов
Задайте минимальное расстояние от точки пересечения центральных линий главной детали и раскоса до болтов соединительной пластины. Если раскос перпендикулярен главной детали, расстояние измеряется от центральной линии главной детали до ближайших болтов.
| Параметр | Параметр |
|---|---|
|
|
|
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты уголков»
Для определения болтов, которыми крепятся крепежные уголки, служит вкладка Болты уголков.
Деталь
| Параметр | Описание |
|---|---|
|
L-профиль |
Выберите профиль крепежного уголка из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Задайте расстояние между кромками крепежного уголка и раскоса. |
|
5 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. |
|
6 |
Размер, определяющий положение группы болтов по вертикали. |
Положение крепежного уголка
| Параметр | Описание |
|---|---|
|
|
Выберите положение крепежного уголка. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
