Стандартное соединение распорок (67)
Компонент Стандартное соединение распорок (67) соединяет 1 или 2 раскоса с балкой или колонной с использованием косынки и соединительных пластин. На торцах раскосов из прямоугольных и круглых трубчатых профилей создаются заглушки. Для крепления верхнего и нижнего раскосов можно задать разные свойства.
Создаваемые объекты
-
Косынка
-
Соединительные пластины
-
Пластины-заглушки
-
Болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Профиль раскоса: труба прямоугольного сечения Косынка приваривается к стенке колонны. Раскос крепится к косынке болтами с помощью соединительных пластин с фасками. |
Перед началом работы
Создайте балку или колонну и 1 или 2 раскоса.
Порядок выбора
-
Выберите главную деталь (балку или колонну).
-
Выберите второстепенную деталь (первый раскос).
-
Выберите вторую второстепенную деталь (второй раскос).
-
Щелкните средней кнопкой мыши, чтобы создать компонент.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Косынка |
|
2 |
Соединительная пластина |
|
3 |
Пластина-заглушка |
Вкладка «Рисунок»
Для задания расстояния от кромки главной детали до группы болтов служит вкладка Рисунок.
Размеры
| Описание | |
|---|---|
|
1 |
Задайте расстояние от кромки главной детали до группы болтов. |
Вкладка «Детали»
Для задания свойств пластин служит вкладка Детали. Можно задать свойства пластин для обоих раскосов.
Пластины
| Параметр | Описание |
|---|---|
|
Соединительная пластина |
Толщина, ширина и высота соединительной пластины. |
|
Пластина-заглушка |
Толщина, ширина и высота пластины-заглушки. |
|
Профиль пластины-заглушки |
Выберите профиль пластины-заглушки из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для задания размеров фаски на косынке служит вкладка Параметры.
Размеры фаски
| Описание | |
|---|---|
|
1 |
Горизонтальный размер фаски. |
|
2 |
Вертикальный размер фаски. |
Вкладка «Болты раскоса 1»
Для задания свойств болтов для первого раскоса служит вкладка Болты раскоса 1.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Вкладка «Болты раскоса 2»
Для задания свойств болтов для второго раскоса служит вкладка Болты раскоса 2.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Вкладка «Косынка»
Для задания размеров и свойств косынки служит вкладка Косынка.
Пластина
| Деталь | Описание |
|---|---|
|
Косынка |
Толщина, ширина и высота косынки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |

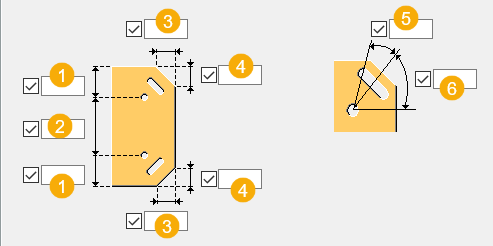

Размеры косынки
| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Горизонтальный размер фаски. |
|
4 |
Вертикальный размер фаски. |
|
5 |
Верхний угол продолговатого отверстия, создаваемого в косынке. |
|
6 |
Нижний угол продолговатого отверстия, создаваемого в косынке. |
Положение фасонной пластины
Выберите положение косынки относительно стенки балки или колонны. Положение по умолчанию — над стенкой балки или колонны.
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
