Портальная связь (105)

Компонент Портальная связь (105) соединяет до трех полых раскосов с балкой или колонной с помощью косынки и Т-образных элементов.

Создаваемые объекты

Косынка
Т-образные элементы
Болты
Сварные швы

Применение


Ситуация	Описание
	Профиль раскоса: круглая труба Косынка приваривается к балке. Раскосы крепятся к косынке болтами с помощью T-образных элементов.
	Профиль раскоса: труба прямоугольного сечения Косынка приваривается к колонне. Раскосы крепятся к косынке болтами с помощью T-образных элементов.

Ограничения

Раскосы должны находиться в одной плоскости.

Перед началом работы

Создайте балку и до трех раскосов, находящихся в одной и той же одной плоскости.

Порядок выбора

Выберите главную деталь (балку или колонну).
Выберите второстепенную деталь (первый раскос).
Выберите вторую второстепенную деталь (второй раскос).
Выберите следующую второстепенную деталь (третий раскос).
Щелкните средней кнопкой мыши, чтобы создать компонент.

Обозначение деталей


	Описание
1	Косынка
2	Т-образный элемент

Вкладка «Рисунок»

Для задания размеров Т-образного элемента относительно кромки косынки служит вкладка Рисунок.


	Описание
1	Задайте размер до кромки Т-образного элемента.

Вкладка «Детали»

Для задания свойств косынки, а также Т-образных элементов на концах раскосов служит вкладка Детали. Т-образные элементы можно определить отдельно для каждого раскоса.

Детали


Параметр	Описание
Косынка	Толщина, ширина и высота косынки.
Полка тавра	Чтобы для создания T-образного элемента в Tekla Structures использовались две пластины, оставьте поле профиля T-образного элемента Профиль тавра пустым. Вместо этого необходимо ввести толщину, ширину и высоту полки и стенки T-образного элемента. Задайте толщину, ширину и высоту полки T-образного элемента.
Стенка тавра	Чтобы для создания T-образного элемента в Tekla Structures использовались две пластины, оставьте поле профиля T-образного элемента Профиль тавра пустым. Вместо этого необходимо ввести толщину, ширину и высоту полки и стенки T-образного элемента. Задайте толщину, ширину и высоту стенки T-образного элемента.
Профиль тавра	Выберите профиль T-образного элемента из каталога профилей. Можно использовать тавровый или двутавровый профиль. При использовании двутаврового профиля компонент создает T-образный элемент путем разрезания двутаврового профиля. Необходимо указать место разрезания двутаврового профиля с помощью параметра глубины T-образного элемента на вкладке Параметры.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Имя	Имя, отображаемое на чертежах и в отчетах.
Класс	Номер класса детали.

Вкладка «Параметры»

Для задания размеров T-образного элемента, зазоров, положения и фасок косынки служит вкладка Параметры.


Параметр	Описание
Мин. угол среза (0-90 град.)	Задайте минимальный угол среза.
Определить сварные швы для каждого тавра	Для каждого T-образного элемента выберите, будут ли использоваться сварные швы.
Определить болты для каждого тавра	Для каждого T-образного элемента выберите, будут ли использоваться болты.

Положение косынки

Выберите положение косынки на раскосе.

Положение T-образного элемента

Выберите положение T-образного элемента на косынке.

Фаска на косынке


Параметр	Описание
	По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами.
	Без фаски
	Фаски создаются.

Размеры T-образного элемента

Задайте размеры T-образного элемента для каждого раскоса.


	Описание
1	Длина Т-образного элемента
2	Глубина Т-образного элемента

Выравнивание групп болтов

Выберите, выравниваются ли группы болтов.

Положение косынки на главной детали


Параметр	Описание
	По умолчанию Косынка располагается в соответствии с заданными расстояниями. Этот параметр может быть изменен АвтоСтандартами.
	Косынка располагается в соответствии с заданными расстояниями.
	Косынка центрируется по центру группы болтов.
	Косынка центрируется по центру начала координат соединения.

Вкладка «Болты 1»/«Болты 2»/«Болты 3»

Для определения болтов, которыми первый, второй и третий раскос крепятся к косынке, служат вкладки Болты 1, Болты 2 и Болты 3 соответственно.

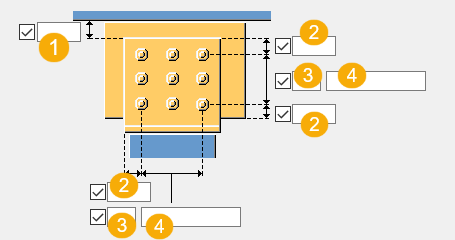

Размеры группы болтов


	Описание
1	Расстояние от стенки главной детали до кромки пластины.
2	Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали.
3	Число болтов.
4	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

Базовые свойства болтов


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

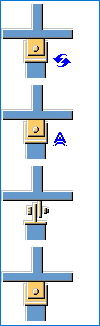

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Размещение болтов в шахматном порядке


Формат	Описание
	По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами.
	Без смещения болтов
	В шахматном порядке, тип 1
	В шахматном порядке, тип 2
	В шахматном порядке, тип 3
	В шахматном порядке, тип 4
