Утяжеленная распорка (165)
Компонент Утяжеленная распорка (165) соединяет одну распорку с косынкой, чтобы обе детали образовали угол.
Создаваемые объекты
-
Фасонная пластина
-
Соединительные пластины (полки и стенка)
-
Пластины ребер
-
Пластины-прокладки (полка и стенка)
-
Ребра жесткости
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Косынка приваривается к колонне. Стенка балки крепится болтами к косынке с помощью соединительной пластины. Пластины ребер обозначены 1 на изображении. Профиль колонны или балки: RHS, труба, I Профиль раскоса: H |
Не применяется
Наклонные или скошенные балки
Перед началом работы
Создайте две детали, образующие угол, и один раскос.
Порядок выбора
-
Выберите первую деталь, образующую угол.
-
Выберите первую распорку.
-
Выберите второй и последующие раскосы.
-
Выберите вторую деталь, образующую угол.
-
Щелкните средней кнопкой мыши, чтобы создать компонент.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Косынка |
|
2 |
Соединительная пластина |
|
3 |
Пластина ребра |
|
4 |
Ребро жесткости |
Вкладка «Рисунок»
Для задания размеров «косынки» и пластины ребра, а также зазора между пластиной и раскосом служит вкладка Рисунок.
Размеры
| Описание | |
|---|---|
|
1 |
Вертикальный размер «косынки» |
|
2 |
Размер кромки пластины ребра от главной детали |
|
3 |
Размер пластины ребра до кромки «косынки» |
|
4 |
Размер соединительной пластины до кромки «косынки» |
|
5 |
Зазор между косынкой и раскосом |
|
6 |
Длина «косынки» |
|
7 |
Горизонтальный размер «косынки» |
|
8 |
Размер кромки «косынки» до опорной точки |
|
9 |
Размер от кромки второстепенной детали до кромки пластины-прокладки |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей.
Детали
| Формат | Описание |
|---|---|
|
Пластина-косынка |
Толщина косынки |
|
Полочные пластины |
Толщина полочных пластин |
|
Стеночные пластины |
Толщина стеночных пластин |
|
Пластины ребер |
Толщина пластин ребер |
|
Элемент жесткости 1 |
Толщина ребра жесткости |
|
Элемент жесткости 2 |
Толщина ребра жесткости |
|
Пластины заполнения полки |
Толщина полочных пластин-прокладок Толщина пластин-прокладок зависит от зазора между соединительной пластиной и полкой или стенкой балки, как показано в таблице ниже. |
|
Пластины заполнения стены |
Толщина стеночных пластин-прокладок Толщина пластин-прокладок зависит от зазора между соединительной пластиной и полкой или стенкой балки, как показано в таблице ниже. |
|
Зазор (мм) |
Толщина пластины заполнения полки |
Толщина пластины заполнения стенки |
|---|---|---|
|
1 |
Пластина отсутствует |
Пластина отсутствует |
|
2 |
2.3 |
1.6 |
|
3 |
3.2 |
1.6 |
|
4 |
4.5 |
2.3 |
|
5 |
4.5 |
2.3 |
|
6 |
6.0 |
3.2 |
|
7 |
6.0 |
3.2 |
|
8 |
9.0 |
4.5 |
|
9 |
9.0 |
4.5 |
|
10 |
9 |
4.5 |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Косынка»
Для задания фасок косынки и зазора между косынкой и балкой служит вкладка «Косынка».
Фаски «косынки»
| Формат | Описание |
|---|---|
|
|
Без фаски |
|
|
Прямая фаска Задайте горизонтальные и вертикальные размеры фаски. |
|
|
Фаска в виде вогнутой дуги Задайте горизонтальную фаску. |
|
|
Фаска в виде вогнутой дуги Задайте горизонтальные и вертикальные фаски. |
Вкладка «Ребра»
Для задания размера и положения пластин ребер служит вкладка Ребра.
| Формат | Описание |
|---|---|
|
Ребра одинаковой длины |
Укажите, имеют ли пластины ребер одинаковую длину. |
|
Полка из цельного листа |
Укажите, создается ли полка из цельного листа. |
Длина пластины
| Описание | |
|---|---|
|
1 |
Длина первого ребра |
|
2 |
Длина второго ребра |
Размеры пластины ребра
Tekla Structures автоматически вычисляет указанные ниже размеры на основе длины пластины ребра и свойств группы болтов.
Задайте следующие размеры:
| Описание | |
|---|---|
|
1 |
Горизонтальный размер ребра |
|
2 |
Вертикальный размер ребра |
|
3 |
Горизонтальный размер ребра |

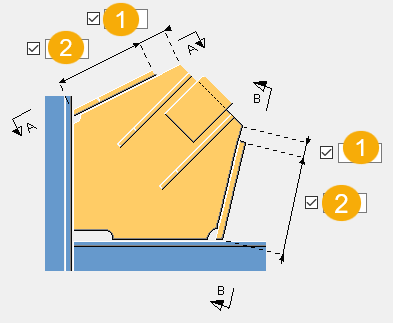

Вкладка «Ребра жесткости»
Для задания размеров ребер жесткости служит вкладка Ребра жесткости.
Длина ребра жесткости
| Описание | |
|---|---|
|
1 |
Расстояние между кромкой ребра жесткости и кромкой «косынки» |
|
2 |
Длина ребра жесткости |
Размеры ребра жесткости
| Описание | |
|---|---|
|
1 |
Ширина ребра жесткости. |
|
2 |
Длина основания ребра жесткости. |
|
3 |
Длина скошенной части ребра жесткости. |
|
4 |
Расстояние от центральной линии ребра жесткости. |
|
5 |
Расстояние по вертикали между основанием и скошенной частью ребра жесткости. |
Вкладка «Болты на стенке»
Для определения размеров группы болтов, а также свойств болтов, которые крепят соединительную пластину стенки к «косынке», служит вкладка Болты на стенке.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты полки»
Для определения размеров группы болтов, а также свойств болтов, которые крепят соединительную пластину полки к «косынке», служит вкладка Болты полки.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
4 |
Размер, определяющий положение группы болтов по вертикали. |
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Задание размеров пластин в файле marketsizes.dat
В японской среде компонент Утяжеленная распорка (165) берет значения толщины по умолчанию для нескольких пластин из файла marketsizes.dat, который находится в папке \profil\. В этом файле приведены стандартные значения толщины пластин, доступные для особых марок материалов. Измените этот файл, используя стандартный текстовый редактор, например Блокнот.
Прим.: Введите значение толщины на вкладке Детали, чтобы переопределить значение по умолчанию для любой пластины.
Пример
В этом примере в файле marketsizes.dat перечислены стандартные значения толщины пластин, доступные для материала марки SS400. В строке DEFAULT перечислены значения толщины, доступные во всех остальных сортах материалов.
# Market size (thickness) table
# Specify the material as given in Tekla Structures material database
# and after that the market sizes separated by commas
SS400,1.6,2.3,3.2,4.5,6,9,12,16,19,22,25,28,32,38
DEFAULT,6,9,12,16,19,22,25,28,32,38marketsizes.dat fileВкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
