Жесткое соединение раскосов с соед. пластиной (62)
Компонент Жесткое соединение раскосов с соед. пластиной соединяет от 1 до 10 раскосов с балкой или колонной с помощью косынки. Косынка крепится к балке или колонне сваркой или болтами. Раскосы крепятся к косынке болтами с помощью крепежных уголков и соединительных пластин.
Создаваемые объекты
-
Косынка
-
Крепежные уголки
-
Соединительные пластины
-
Пластины заполнения
-
Пластины-прокладки
-
Элементы жесткости
-
Болты
-
Срезы/вырезы
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Профиль раскоса: W-образный Косынка приваривается к балке. Для каждого раскоса используются свои соединительные материалы. |
|
|
Профиль раскоса: W-образный Косынка приваривается к балке. Раскосы крепятся к косынке болтами с помощью соединительных пластин и крепежных уголков. |
|
|
Профиль раскоса: W-образный Косынка приваривается к балке. Для каждого раскоса используются свои соединительные материалы. |
|
|
Жесткое крепление раскосов из широкополочного профиля к косынке. Различные варианты крепления раскосов. Крепление сваркой/болтами, болтами/болтами. |
Перед началом работы
Создайте балку или колонну и от 1 до 10 раскосов.
Порядок выбора
-
Выберите главную деталь (балку или колонну).
-
Выберите второстепенную деталь (первый раскос).
-
Выберите вторую второстепенную деталь (второй раскос).
-
Выберите следующие второстепенные детали (следующие раскосы).
-
Щелкните средней кнопкой мыши, чтобы создать компонент.

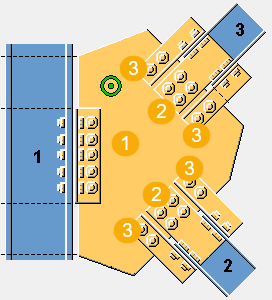

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Косынка |
|
2 |
Соединительная пластина |
|
3 |
Крепежный уголок |
Прим.:
Tekla Structures использует для создания этого компонента значения из файла joints.def.

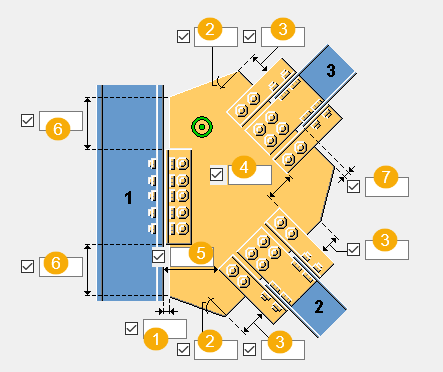

Вкладка «Рисунок»
Для задания размеров, определяющих положение и форму косынки, служит вкладка Рисунок.
Размеры
| Описание | |
|---|---|
|
1 |
Задайте расстояние зазора между кромкой косынки и главной деталью. |
|
2 |
Задайте величину угла косынки (в градусах). Это значение влияет на форму косынки. |
|
3 |
Задайте длину кромки косынки. Это значение влияет на форму косынки. |
|
4 |
Задайте расстояние между раскосами. |
|
5 |
Задайте расстояние между главной деталью и раскосом. |
|
6 |
Задайте расстояние между кромкой крепежного уголка или соединительной пластины и кромкой косынки. |
|
7 |
Задайте расстояние зазора между кромкой косынки и раскосом. |
Прим.: В приведенных ниже примерах показаны только некоторые из доступных вариантов. На вкладке Рисунок предусмотрены также другие варианты.
Положение косынки
Укажите, как располагается косынка при использовании опорной пластины.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка параллельна главной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка параллельна раскосу. |
|
|
Косынка параллельна раскосу, без опорной пластины. |
Размеры фасонной пластины
| Формат | Описание |
|---|---|
|
|
По умолчанию Косынка не проходит сквозь главную деталь. Задайте размер разреза под косынку. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка не проходит сквозь главную деталь. Задайте размер разреза под косынку. |
|
|
Косынка проходит сквозь главную деталь. Задайте размер вылета косынки. |
|
|
Косынка проходит сквозь главную деталь. Задайте размер продолжения пластины на противоположной грани. |
Вкладка «Косынка»
Для задания свойств, формы и положения косынки, а также свойств и ориентации соединительной пластины и крепежного уголка служит вкладка Косынка.
Пластины
| Параметр | Описание |
|---|---|
|
Косынка |
Толщина, ширина и высота косынки. |
|
Соединительные пластины |
Толщина и ширина соединительной пластины. |
|
L-профиль |
Выберите профиль крепежного уголка из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Прим.: В приведенных ниже примерах показаны только некоторые из доступных вариантов. На вкладке Косынка предусмотрены также другие варианты.
Крепление косынки
Задайте способ крепления косынки к главной детали.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка приваривается непосредственно к главной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка крепится к главной детали крепежными уголками. Выберите, с какой стороны косынки создаются крепежные уголки. |
|
|
Косынка крепится к главной детали соединительной пластиной. Укажите, с какой стороны косынки создается соединительная пластина. |
Ориентация крепежного уголка
Задайте положение крепежного уголка на соединении.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Крепежный уголок помещается на соединение так, что его длинная полка крепится к косынке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Крепежный уголок помещается на соединение так, что его длинная полка крепится к главной детали. |
Форма косынки
При выборе варианта с оптимизацией веса косынки можно указать, влияет ли порядок выбора раскосов на положение раскосов.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Этот параметр может быть изменен АвтоСтандартами. |
|
|
Этот вариант оптимизирует вес косынки. |
Положение раскоса
| Параметр | Описание |
|---|---|
|
|
По умолчанию Порядок выбора не влияет на положение раскосов. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Ближе всего к главной детали располагается первый выбранный раскос. |
Положение косынки на раскосе
Задайте, где на раскосе располагается косынка. При необходимости положение косынки можно настроить более точно, сместив ее по оси Z или Y.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка располагается посередине раскоса. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка располагается на верхней полке раскоса. |
|
|
Задайте величину смещения косынки по оси Z. |
|
|
Задайте величину смещения косынки по оси Y. |

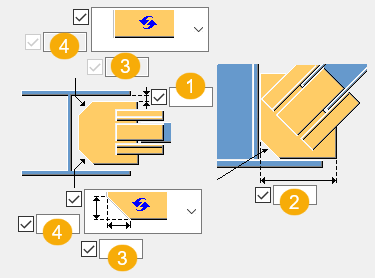

Фаска косынки
Задайте тип и размеры фаски на косынке, а также предельный угол для параллельных раскосов.
|
1 |
Расстояние между соединительной пластиной и внутренней полкой главной детали. |
|
2 |
Расстояние по горизонтали между кромкой косынки и полкой главной детали. |
|
3 |
Горизонтальный размер фаски. По умолчанию вторая фаска не создается. |
|
4 |
Вертикальный размер фаски. По умолчанию вторая фаска не создается. |

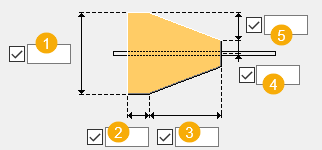

Размер разреза
Если косынка проходит сквозь главную деталь, необходимо задать размер разреза, создаваемого под косынку.
| Описание | |
|---|---|
|
1 |
Задайте горизонтальный размер разреза. |
|
2 |
Задайте вертикальный размер разреза. |
|
3 |
Задайте радиус круглого выреза. |
Вкладка «Крепление раскоса»
Для задания свойств соединительной пластины, крепежного уголка и пластины заполнения служит вкладка Крепление раскоса. Выберите, используются ли для уголкового соединения сдвоенные профили.
Детали
| Деталь | Описание |
|---|---|
|
Соед. пластина |
Толщина и ширина соединительной пластины. |
|
Соединительный профиль |
Выберите профиль из каталога профилей. |
|
Уголок1 на косынке, Уголок2 на косынке |
Выберите профиль крепежного уголка из каталога профилей. |
|
Пластина заполнения |
Толщина и высота пластины заполнения. |
|
Пластина1 на косынке |
Толщина, ширина и высота пластины. |
|
Пластина2 на косынке |
Высота пластины. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Создание пластин
| Параметр | Описание |
|---|---|
|
|
Выберите, сколько создается соединительных пластин между стенкой раскоса и «косынкой»: одна или две. |
|
|
Выберите, создается ли пластина заполнения между соединительной пластиной и стенкой раскоса. По умолчанию пластина заполнения не создается. |
|
|
Выберите сторону создания пластины заполнения. Этот параметр можно использовать, когда создается две соединительные пластины. |
Создание крепежных уголков
Укажите, как крепятся раскосы к косынке: с помощью крепежных уголков или монтажных пластин, и укажите количество создаваемых крепежных уголков. По умолчанию создается два крепежных уголка под стенкой раскоса.
Ориентация крепежного уголка
Задайте положение крепежного уголка на соединении.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Крепежный уголок помещается на соединение так, что его длинная полка крепится к косынке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Крепежный уголок помещается на соединение так, что его длинная полка крепится к главной детали. |
Тип соединения
| Параметр | Описание |
|---|---|
|
|
Выберите тип соединения (сварное или болтовое) между косынкой и соединительной пластиной. |
|
|
При создании пластины заполнения выберите, следует ли создавать сварной шов между этой пластиной и второстепенной деталью. Эту настройку можно использовать, если в качестве типа соединения выбраны болты. |
|
|
Выберите тип соединения (сварное или болтовое) между косынкой и L-профилем. |
L-профиль/пластина как главная деталь болтового соединения
| Формат | Описание |
|---|---|
|
Косынка Болт |
Выберите главную деталь болта: Косынка или L-профиль/пластина. |

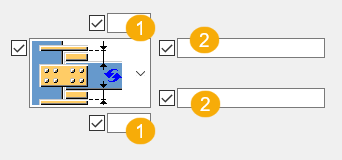

Размеры зазоров для соединительной пластины
| Описание | |
|---|---|
|
1 |
Размер горизонтального зазора. |
|
2 |
Размер вертикального зазора. |
Вкладка «Пластины-прокладки»
Для задания свойств пластин-прокладок служит вкладка Пластины-прокладки.
Пластины
| Параметр | Описание |
|---|---|
|
Пластина-прокладка 1, Пластина-прокладка 2, Пластина-прокладка 3 |
Толщина, ширина и высота пластин-прокладок. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |

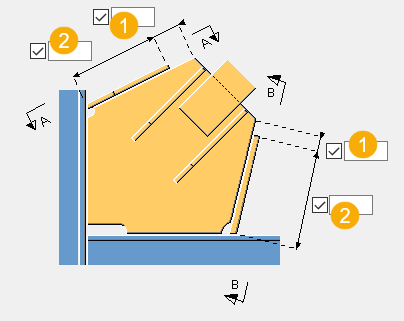

Позиция и номер пластины-прокладки
Создать пластины-прокладки можно в случае, когда раскосы крепятся к косынке с помощью крепежных уголков.
| Описание | |
|---|---|
|
1 |
Задайте зазор между раскосом и соединительной пластиной. |
|
2 |
Укажите, сколько пластин-прокладок создается на верхней и нижней полках. Введите номера профилей пластин-прокладок: 1, 2 или 3. Это номера, которые находятся в верхней части вкладки Пластины-прокладки. Например, если вы хотите создать три пластины-прокладки на верхней полке и хотите, чтобы Пластина-прокладка 1 использовалась два раза, а Пластина-прокладка 2 — один раз, введите 1 1 2. Первый вводимый номер соответствует пластине-прокладке, ближайшей к полке раскоса. |
Вкладка «Крепление косынки»
Для задания свойств группы болтов, которыми косынка крепится к главной детали, и способа крепления крепежного уголка служит вкладка Крепление косынки.

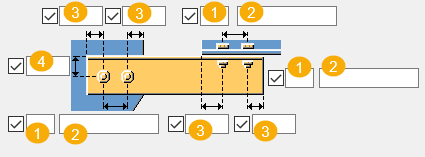

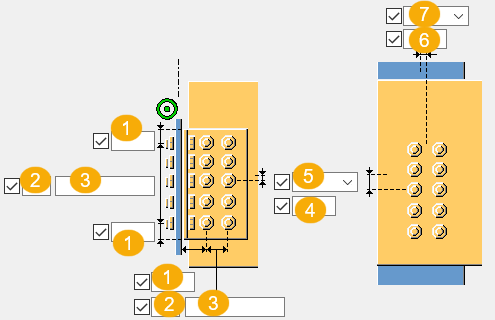

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
2 |
Число болтов. |
|
3 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
4 |
Размер, определяющий положение группы болтов по вертикали. |
|
5 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. |
|
6 |
Размер, определяющий положение группы болтов по горизонтали. |
|
7 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали. |

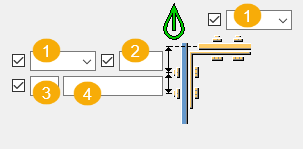

| Описание | |
|---|---|
|
1 |
Определяет, монтажным или заводским является соединение. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
3 |
Число болтов. |
|
4 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Тип крепления крепежного уголка
Задайте способ крепления крепежного уголка к косынке и к главной детали.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Болтами к главной детали и сваркой к второстепенной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Когда главная деталь представляет собой круглый трубчатый профиль, крепежные уголки привариваются к главной детали и крепятся болтами к второстепенной детали. В остальных случаях крепежные уголки крепятся болтами к обеим деталям. |
|
|
Болтами к главной детали и сваркой к второстепенной детали. |
|
|
Сваркой к главной детали и болтами к второстепенной детали. |
|
|
Болтами к обеим деталям. |
|
|
Сваркой к обеим деталям. |
Болты на косынке
Укажите, крепится ли косынка к главной детали болтами, когда крепежные уголки не используются.
| Описание | |
|---|---|
|
|
По умолчанию Болты на косынке не создаются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
На косынке создаются болты. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Вкладка «Элементы жесткости»
Для задания свойств и размеров элементов жесткости служит вкладка Элементы жесткости.
Детали
| Деталь | Описание |
|---|---|
|
Элемент жесткости 1, Элемент жесткости 2 |
Толщина элемента жесткости. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Длина элемента жесткости
|
1 |
Задайте расстояние между кромкой элемента жесткости и кромкой косынки. |
|
2 |
Задайте длину элемента жесткости. |
Размеры элемента жесткости
| Описание | |
|---|---|
|
1 |
Задайте ширину элемента жесткости. |
|
2 |
Задайте длину основания элемента жесткости. |
|
3 |
Задайте длину наклонной части элемента жесткости. |
|
4 |
Задайте расстояние от центральной линии элемента жесткости. |
|
5 |
Задайте расстояние по вертикали между основанием и наклонной частью элемента жесткости. |
Тип фаски
| Параметр | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Размеры фаски
| Описание | |
|---|---|
|
1 |
Горизонтальный размер фаски. |
|
2 |
Вертикальный размер фаски. |
Вкладка «Болты раскоса 1»/«Болты раскоса 2»/«Болты раскоса 3»
Для определения болтов, которыми первый, второй и последующие раскосы крепятся к косынке, служат вкладки Болты раскоса 1, Болты раскоса 2 и Болты раскоса 3 соответственно.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Размер, определяющий положение группы болтов по вертикали. |
|
5 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. |
|
6 |
Выберите тип болта. |
Положение болтов по вертикали
| Параметр | Описание |
|---|---|
|
|
Положение болтов относительно кромки уголкового профиля. |
|
|
Положение болтов относительно центральной линии второстепенной детали. |
Расстояние до болтов
Задайте минимальное расстояние от точки пересечения центральных линий главной детали и раскоса до болтов соединительной пластины. Если раскос перпендикулярен главной детали, расстояние измеряется от центральной линии главной детали до ближайших болтов.
| Параметр | Параметр | Параметр |
|---|---|---|
|
|
|
|
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Длина разреза
Определяет глубину, на которой Tekla Structures ищет части соединяемых болтами деталей. Можно указать, через одну полку пройдет болт или через две.
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
