Связь. Труба сплющенная. Группа болтов (S46)
Компонент Связь. Труба сплющенная. Группа болтов (S46) позволяет создать раскос между двумя указанными точками с использованием полого круглого сечения. Группы болтов создаются на каждом торце раскоса.
Создаваемые объекты
Прим.:
Отдельные объекты, создаваемые этим компонентом, нельзя изменять.
-
Трубчатый профиль
-
Болты
Применение
| Ситуация | Описание |
|---|---|
|
|
Сплющенная труба между двумя точками |
Порядок выбора
Прежде чем начать, создайте две точки.
Прим.: Чтобы откорректировать поворот тавров, перед созданием соединения измените рабочую плоскость.
-
Укажите начальную точку трубы.
-
Укажите конечную точку трубы.
Труба создается автоматически при указании конечной точки.

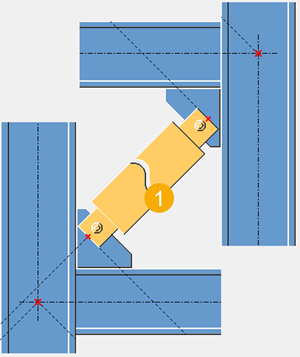

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Трубчатый профиль |
Вкладка «Рисунок»
На вкладке Рисунок можно задать размеры соединения.
Размеры
| Описание | |
|---|---|
|
1 |
Размер смещения по горизонтали |
|
2 |
Размер смещения по вертикали |
|
3 |
Размер смещения по горизонтали |
Вкладка «Детали»
На вкладке Детали можно задать свойства деталей.
Детали
| Формат | Описание |
|---|---|
|
Труба |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Параметры
На вкладке Параметры можно задать класс труб и размеры торцов.

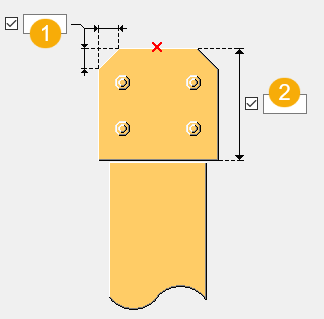

Размеры торца трубы
| Описание | |
|---|---|
|
1 |
Размер угла |
|
2 |
Длина торца трубы |
Болты
На вкладке Болты можно задать размеры группы болтов и свойства болтов.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Расстояние между болтами. |
|
2 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
