Угловое жесткое соединение соед. пластиной (63)
Компонент Угловое жесткое соединение соед. пластиной (63) крепит на болтах от 1 до 10 раскосов к косынке в месте, где две детали образуют угол, с использованием крепежных уголков и соединительных пластин. Косынка крепится сваркой к одной из деталей, образующим угол.
Создаваемые объекты
-
Косынка
-
Соединительная пластина между косынкой и стенкой раскоса.
-
Монтажная пластина между косынкой и полкой раскоса.
-
Крепежные уголки
-
Пластины-прокладки
-
Элементы жесткости
-
Болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Профиль раскоса: W-образный Косынка приваривается к увеличенной торцевой пластине. Раскосы крепятся к косынке болтами с использованием крепежных уголков на полках и соединительных пластин на стенках. |
|
|
Профиль раскоса: W-образный Косынка приваривается к увеличенной торцевой пластине. Раскосы крепятся к косынке болтами с использованием крепежных уголков на полках. |
|
|
Профиль раскоса: W-образный Косынка приваривается к увеличенной торцевой пластине. Раскосы крепятся к косынке болтами с использованием соединительных пластин на стенках. |
Перед началом работы
Создайте две детали, образующие угол, и от 1 до 10 раскосов.
Прим.:
Tekla Structures использует для создания этого компонента значения из файла joints.def.
Порядок выбора
-
Выберите главную деталь (первую деталь, образующую угол).
-
Выберите второстепенную деталь (первый раскос).
-
Выберите вторую второстепенную деталь (второй раскос).
-
Выберите следующие второстепенные детали (следующие раскосы).
-
Выберите второстепенную деталь, образующую угол.
-
Щелкните средней кнопкой мыши, чтобы создать компонент.

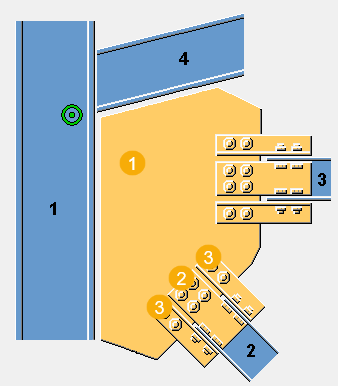

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Косынка |
|
2 |
Соединительная пластина |
|
3 |
Крепежный уголок |
Вкладка «Рисунок»
Для задания размеров, определяющих положение и форму косынки, служит вкладка Рисунок.

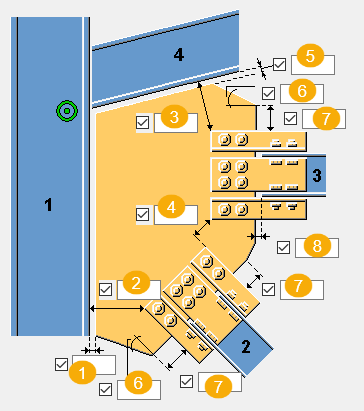

Размеры
| Описание | |
|---|---|
|
1 |
Задайте зазор между кромкой косынки и главной деталью. |
|
2 |
Задайте расстояние между кромками главной детали и крепежного уголка. |
|
3 |
Задайте расстояние между кромками крепежного уголка и последней второстепенной детали. |
|
4 |
Задайте расстояние между кромками крепежных уголков. |
|
5 |
Задайте зазор между кромкой косынки и второй деталью. |
|
6 |
Задайте величину угла косынки (в градусах). Это значение влияет на форму косынки. |
|
7 |
Задайте длину кромки косынки. Это значение влияет на форму косынки. |
|
8 |
Задайте расстояние между косынкой и раскосом. |
Вкладка «Косынка»
Для задания свойств косынки служит вкладка Косынка.
Косынка
| Параметр | Описание |
|---|---|
|
Косынка |
Толщина, ширина и высота косынки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Прим.:
В приведенных ниже примерах показаны только некоторые из доступных вариантов. На вкладке Косынка предусмотрены также другие варианты.
Положение косынки на раскосе
Задайте, где на раскосе располагается косынка. При необходимости положение косынки можно настроить более точно, сместив ее по оси Z или Y.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка располагается посередине раскоса. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка располагается на верхней полке раскоса. |
|
|
Задайте величину смещения косынки по оси Z. |
|
|
Задайте величину смещения косынки по оси Y. |
Форма косынки
При выборе варианта с оптимизацией веса косынки можно указать, влияет ли порядок выбора раскосов на положение раскосов.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Этот параметр может быть изменен АвтоСтандартами. |
|
|
Этот вариант оптимизирует вес косынки. |
Форма косынки
Кромка косынки может быть перпендикулярна либо главной детали, либо второстепенной детали.
| Параметр | Описание |
|---|---|
|
|
Выберите форму кромки косынки между последней и предпоследней второстепенной деталью. |
|
|
Выберите форму кромки косынки между главной деталью и первой второстепенной деталью. |
Подгонка косынки
| Параметр | Описание |
|---|---|
|
|
Выберите, подгоняется ли косынка к последней выбранной второстепенной детали. |
Крепление косынки сваркой
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка приваривается к главной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка приваривается к главной детали. |
|
|
Косынка приваривается к второстепенной детали. |
Внутренний угол пластины-косынки
Задайте горизонтальные и вертикальные размеры фаски.
| Формат | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
|
|
Под косым углом |
|
|
прямоугольная |
Вкладка «Крепление раскоса»
Для задания свойств соединительной пластины, крепежных уголков, пластины заполнения и монтажных пластин служит вкладка Крепление раскоса.
Пластины
| Параметр | Описание |
|---|---|
|
Соединительная пластина |
Толщина и ширина соединительной пластины. Выберите профиль соединительной пластины. |
|
Верхний крепежный уголок Нижний крепежный уголок |
Выберите профиль крепежного уголка. |
|
Пластина заполнения |
Толщина пластины заполнения. |
|
Верхняя монтажная пластина |
Толщина, ширина и высота верхней монтажной пластины. |
|
Нижняя монтажная пластина |
Высота нижней монтажной пластины. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Создание пластин
| Параметр | Описание |
|---|---|
|
|
Выберите, сколько создается соединительных пластин между стенкой раскоса и «косынкой»: одна или две. |
|
|
Выберите, создается ли пластина заполнения между соединительной пластиной и стенкой раскоса. По умолчанию пластина заполнения не создается. |
|
|
Выберите сторону создания пластины заполнения. Этот параметр можно использовать, когда создается две соединительные пластины. |
Создание крепежных уголков
Укажите, как крепятся раскосы к косынке: с помощью крепежных уголков или монтажных пластин, и укажите количество создаваемых крепежных уголков. По умолчанию создается два крепежных уголка под стенкой раскоса.
Ориентация крепежного уголка
Задайте положение крепежного уголка на соединении.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Крепежный уголок помещается на соединение так, что его длинная полка крепится к косынке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Крепежный уголок помещается на соединение так, что его длинная полка крепится к главной детали. |
Тип соединения
| Параметр | Описание |
|---|---|
|
|
Выберите тип соединения (сварное или болтовое) между косынкой и соединительной пластиной. |
|
|
При создании пластины заполнения выберите, следует ли создавать сварной шов между этой пластиной и второстепенной деталью. Эту настройку можно использовать, если в качестве типа соединения выбраны болты. |
|
|
Выберите тип соединения (сварное или болтовое) между косынкой и крепежным уголком. |
L-профиль/пластина как главная деталь болтового соединения
| Формат | Описание |
|---|---|
|
Косынка Болт |
Выберите главную деталь болта: Косынка или L-профиль/пластина. |
Размеры зазоров для соединительной пластины
| Описание | |
|---|---|
|
1 |
Размер горизонтального зазора. |
|
2 |
Размер вертикального зазора. |
Вкладка «Пластины-прокладки»
Для задания свойств пластин-прокладок служит вкладка Пластины-прокладки.
Пластины
| Параметр | Описание |
|---|---|
|
Пластина-прокладка 1 Пластина-прокладка 2 Пластина-прокладка 2 |
Толщина, ширина и высота пластины-прокладки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Положение пластины-прокладки
Создать пластины-прокладки можно в случае, когда раскосы крепятся к косынке с помощью крепежных уголков.
| Описание | |
|---|---|
|
1 |
Задайте зазор между раскосом и соединительной пластиной. |
|
2 |
Укажите, сколько пластин-прокладок создается на верхней и нижней полках. Введите номера профилей пластин-прокладок: 1, 2 или 3. Это номера, которые находятся в верхней части вкладки Пластины-прокладки. Например, если вы хотите создать три пластины-прокладки на верхней полке и хотите, чтобы Пластина-прокладка 1 использовалась два раза, а Пластина-прокладка 1 — один раз, введите 1 1 2. Первый вводимый номер соответствует пластине-прокладке, ближайшей к полке раскоса. |
Вкладка «Элементы жесткости»
Для задания свойств и размеров элементов жесткости служит вкладка Ребра жесткости.
Элементы жесткости
| Параметр | Описание |
|---|---|
|
Ребро жесткости 1 Ребро жесткости 2 |
Толщина элемента жесткости. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Длина ребра жесткости
| Описание | |
|---|---|
|
1 |
Расстояние между кромкой ребра жесткости и кромкой косынки. |
|
2 |
Длина ребра жесткости. |
Размеры ребра жесткости
| Описание | |
|---|---|
|
1 |
Ширина ребра жесткости. |
|
2 |
Длина основания ребра жесткости. |
|
3 |
Длина скошенной части ребра жесткости. |
|
4 |
Расстояние от центральной линии ребра жесткости. |
|
5 |
Расстояние по вертикали между основанием и скошенной частью ребра жесткости. |
Вкладка «Болты раскоса 1» / «Болты раскоса 2»
Для определения болтов, которыми первый и второй раскосы крепятся к косынке, служат вкладки Болты раскоса 1 и Болты раскоса 2 соответственно.

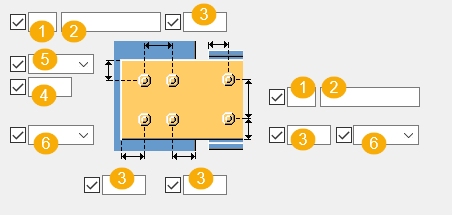

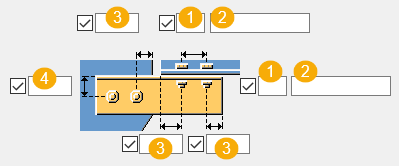

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Размер, определяющий положение группы болтов по вертикали. |
|
5 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
6 |
Выберите тип болта. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Длина разреза
Определяет глубину, на которой Tekla Structures ищет части соединяемых болтами деталей. Можно указать, через одну полку пройдет болт или через две.
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Вкладки «Болты уголков 1» / «Болты уголков 2»
Для определения болтов, которыми крепятся крепежные уголки, служат вкладки Болты уголков.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Размер, определяющий положение группы болтов по вертикали. |
Расстояние до болтов
Задайте минимальное расстояние от точки пересечения центральных линий главной детали и раскоса до болтов соединительной пластины. Если раскос перпендикулярен главной детали, расстояние измеряется от центральной линии главной детали до ближайших болтов.
| Параметр | Параметр |
|---|---|
|
|
|
Положение болтов по вертикали
| Параметр | Описание |
|---|---|
|
|
Положение болтов относительно кромки крепежного уголка. |
|
|
Положение болтов относительно центральной линии второстепенной детали. |
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Длина разреза
Определяет глубину, на которой Tekla Structures ищет части соединяемых болтами деталей. Можно указать, через одну полку пройдет болт или через две.
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
