Угловое болтовое соединение раскосов соед. пластиной (57)
Компонент Угловое болтовое соединение раскосов соед. пластиной (57) соединяет от 1 до 10 раскосов с углом, где сходятся две детали, с помощью косынки. Косынка приваривается к первой выбранной детали, образующей угол. При необходимости создаются крепежные уголки на концах раскосов или на каждой стороне. На торцах трубчатых раскосов (круглого или квадратного сечения) создаются заглушки.
Создаваемые объекты
-
Косынка
-
Крепежные уголки (опционально)
-
Ребра жесткости
-
Болты раскоса
-
Болты уголков
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Профиль раскоса: труба прямоугольного сечения Конструктивный тип: колонна и увеличенная торцевая пластина Косынка приваривается к увеличенной торцевой пластине. Раскосы крепятся к косынке шпильками. |
|
|
Профиль раскоса: T, L Конструктивный тип: колонна и увеличенная торцевая пластина Косынка приваривается к увеличенной торцевой пластине. Раскосы крепятся к косынке болтами. |
Перед началом работы
Создайте две детали, образующие угол, и от 1 до 10 раскосов.
Порядок выбора
-
Выберите главную деталь (первую деталь, образующую угол).
Косынка соединяется с этой деталью.
-
Выберите второстепенную деталь (первый раскос).
-
Выберите вторую второстепенную деталь (второй раскос).
-
Выберите следующие второстепенные детали (следующие раскосы).
-
Выберите второстепенную деталь, образующую угол.
-
Щелкните средней кнопкой мыши, чтобы создать соединение.
Tekla Structures использует для создания этого компонента значения из файла joints.def.

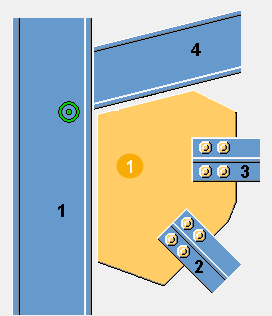

Обозначение деталей

| Описание | |
|---|---|
|
1 |
Косынка |
Вкладка «Рисунок»
Для задания положения и формы косынки служит вкладка Рисунок.

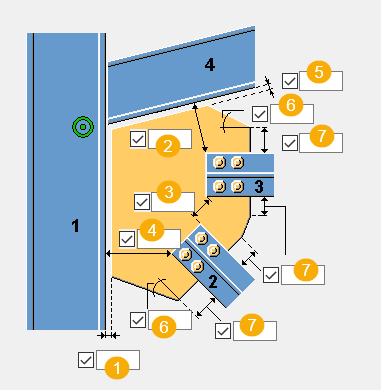

Размеры

| Описание | |
|---|---|
|
1 |
Задайте зазор между кромкой косынки и главной деталью (первой деталью, образующей угол). |
|
2 |
Задайте расстояние между кромками последней второстепенной детали и последнего раскоса. |
|
3 |
Задайте расстояние между раскосами. |
|
4 |
Задайте расстояние между кромками первого раскоса и главной детали. |
|
5 |
Задайте зазор между кромкой косынки и второстепенной деталью (второй деталью, образующей угол). |
|
6 |
Задайте величину угла косынки (в градусах). Это значение влияет на форму косынки. |
|
7 |
Задайте длину кромки косынки. Это значение влияет на форму косынки. |
Вкладка «Косынка»
Для задания свойств косынки служит вкладка Косынка.
Косынка
| Параметр | Описание |
|---|---|
|
Косынка |
Толщина, ширина и высота косынки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Положение косынки на раскосе
Задайте, где на раскосе располагается косынка. При необходимости положение косынки можно настроить более точно, сместив ее по оси Z или Y.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка располагается посередине раскоса. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка располагается на верхней полке раскоса. |
|
|
Задайте величину смещения косынки по оси Z. |
|
|
Задайте величину смещения косынки по оси Y. |
Форма косынки
При выборе варианта с оптимизацией веса косынки можно указать, влияет ли порядок выбора раскосов на положение раскосов.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Этот параметр может быть изменен АвтоСтандартами. |
|
|
Этот вариант оптимизирует вес косынки. |
Положение раскоса
| Параметр | Описание |
|---|---|
|
|
По умолчанию Порядок выбора не влияет на положение раскосов. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Ближе всего к главной детали располагается первый выбранный раскос. |
Вырез в раскосе
| Формат | Описание |
|---|---|
|
|
Укажите, создается ли в раскосе вырез. Если «косынка» сталкивается с полкой раскоса, или если необходимо создать прорези в полых раскосах, можно вырезать раскос. Последний вариант позволяет создать вырез и соединить «косынку» с раскосом с помощью болта. |
|
|
|
Закругленный вырез в раскосе
| Параметр | Описание |
|---|---|
|
|
По умолчанию Прямоугольный вырез Этот параметр может быть изменен АвтоСтандартами. |
|
|
Прямоугольный вырез |
|
|
Круглый вырез Введите значение радиуса. |
Форма косынки
Кромка косынки может быть перпендикулярна либо главной детали, либо второстепенной детали.
| Параметр | Описание |
|---|---|
|
|
Выберите форму кромки косынки между последней и предпоследней второстепенной деталью. |
|
|
Выберите форму кромки косынки между главной деталью и первой второстепенной деталью. |
Подгонка косынки
| Формат | Описание |
|---|---|
|
|
Выберите, подгоняется ли косынка к последней выбранной второстепенной детали. |
Крепление косынки сваркой
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка приваривается к второстепенной детали. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка приваривается к второстепенной детали. |
|
|
Косынка приваривается к главной детали. |
|
|
Косынка приваривается к главной детали и второстепенной детали. |
Внутренний угол пластины-косынки

Задайте горизонтальные и вертикальные размеры фаски.
| Формат | Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
|
|
Под косым углом |
|
|
прямоугольная |
Вкладка «Ребра жесткости»
Для задания свойств и размеров ребер жесткости служит вкладка Ребра жесткости.
Ребра жесткости
| Параметр | Описание |
|---|---|
|
Ребро жесткости 1 Ребро жесткости 2 |
Толщина ребра жесткости. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Длина ребра жесткости

| Описание | |
|---|---|
|
1 |
Расстояние между кромкой ребра жесткости и кромкой косынки. |
|
2 |
Длина ребра жесткости. |
Размеры ребра жесткости

| Описание | |
|---|---|
|
1 |
Ширина ребра жесткости. |
|
2 |
Длина основания ребра жесткости. |
|
3 |
Длина скошенной части ребра жесткости. |
|
4 |
Расстояние от центральной линии ребра жесткости. |
|
5 |
Расстояние по вертикали между основанием и скошенной частью ребра жесткости. |
Вкладки «Болты раскоса 1» / «Болты раскоса 2»
Для определения болтов, которыми первый и последующие раскосы крепятся к косынке, служат вкладки Болты раскоса 1 и Болты раскоса 2 соответственно.

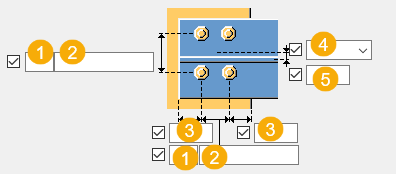

Размеры группы болтов


| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали. |
|
5 |
Размер, определяющий положение группы болтов по вертикали. |
Расстояние до болтов
Задайте минимальное расстояние от точки пересечения центральных линий главной детали и раскоса до болтов соединительной пластины. Если раскос перпендикулярен главной детали, расстояние измеряется от центральной линии главной детали до ближайших болтов.
| Параметр | Параметр |
|---|---|
|
|
|
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты уголков»
Для определения крепежных уголков и сварных швов, которыми крепежный уголок крепится к косынке, служит вкладка Болты уголков.
Деталь
| Деталь | Описание |
|---|---|
|
L-профиль |
Выберите профиль крепежного уголка из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |

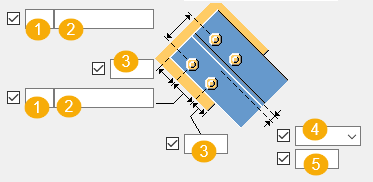

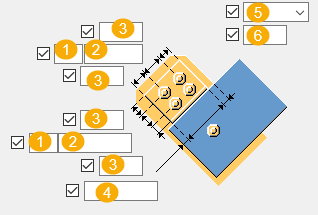

Размеры группы болтов

| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Расстояние от кромки крепежного уголка до кромки раскоса. |
|
5 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали. |
|
6 |
Размер, определяющий положение группы болтов по горизонтали. |
Положение крепежного уголка
| Параметр | Описание |
|---|---|
|
|
Выберите положение крепежного уголка. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
