Крепление раскосов к соед. пластине неправильной формы (140)
Компонент Крепление раскосов к соед. пластине неправильной формы (140) соединяет раскосы, находящиеся в разных плоскостях, с одной или несколькими балками или колоннами, находящимися в разных плоскостях. Компонент создает косынку, выгнутую по двум линиям изгиба, а также уплотняет трубу или раскосы с полым профилем.
Создаваемые объекты
-
Фасонная пластина
-
Пластины-заглушки
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Косынка крепится к распоркам из L-профиля. |
Не применяется
Для балок или колонн, расположенных в одной плоскости.
Перед началом работы
Создайте одну или несколько балок и колонн и от 1 до 10 раскосов.
Порядок выбора
-
Выберите балку или колону в первой плоскости.
-
Выберите первую распорку.
-
Выберите вторую и последующие распорки на первой плоскости.
-
Выберите распорки в плоскостях 2 и 3.
-
Выберите балку или колону во второй плоскости.
-
Щелкните средней кнопкой мыши для создания компонента.

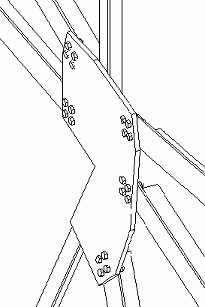

Обозначение деталей
|
Описание |
|
|---|---|
|
1 |
Фасонная пластина |
|
2 |
Пластина-заглушка |
Вкладка «Рисунок»

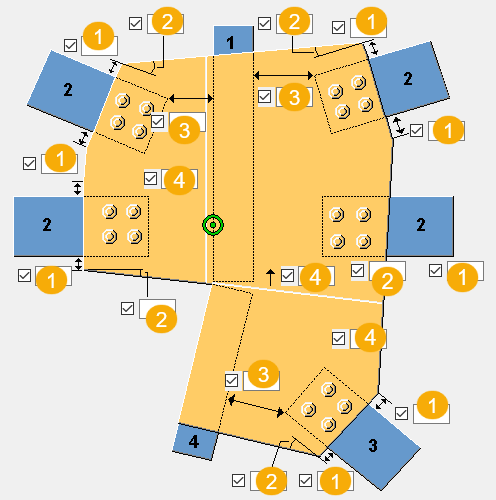

Для задания размеров «косынки», зазора между распорками и параметров обрезки концов раскосов служит вкладка Рисунок.
Размеры
| Описание | |
|---|---|
|
1 |
Длина кромки «косынки» |
|
2 |
Величина угла «косынки» (в градусах) |
|
3 |
Расстояние от главной детали до кромки раскоса |
|
4 |
Смещение линии изгиба от второстепенной детали |
Обрезание конца распорки
| Формат | Описание |
|---|---|
|
|
По умолчанию Концы распорок срезаются под прямым углом. АвтоСтандарты могут изменить этот параметр. |
|
|
Концы распорок срезаются под прямым углом. |
|
|
Концы распорок срезаются перпендикулярно. |
Вкладка «Косынка»
Вкладка «Косынка» служит для задания свойств «косынки», свойств выреза раскоса, вариантов сварки.
Детали
| Формат | Описание |
|---|---|
|
Косынка |
Толщина, ширина и высота «косынки» |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Прим.: В приведенных ниже примерах показаны только некоторые из доступных вариантов. На вкладке «Косынка» предусмотрены также другие варианты.
Положение косынки на раскосе
Задайте, где на раскосе располагается косынка. При необходимости положение косынки можно настроить более точно, сместив ее по оси Z или Y.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Косынка располагается посередине раскоса. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Косынка располагается на верхней полке раскоса. |
|
|
Задайте величину смещения косынки по оси Z. |
|
|
Задайте величину смещения косынки по оси Y. |
Форма косынки
При выборе варианта с оптимизацией веса косынки можно указать, влияет ли порядок выбора раскосов на положение раскосов.
| Параметр | Описание |
|---|---|
|
|
По умолчанию Этот параметр может быть изменен АвтоСтандартами. |
|
|
Этот вариант оптимизирует вес косынки. |
Положение раскоса
| Параметр | Описание |
|---|---|
|
|
По умолчанию Порядок выбора не влияет на положение раскосов. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Ближе всего к главной детали располагается первый выбранный раскос. |
Вырез в раскосе
| Формат | Описание |
|---|---|
|
|
Укажите, создается ли в раскосе вырез. Если «косынка» сталкивается с полкой раскоса, или если необходимо создать прорези в полых раскосах, можно вырезать раскос. Последний вариант позволяет создать вырез и соединить «косынку» с раскосом с помощью болта. |
|
|
|
Форма фасонной пластины
| Формат | Описание |
|---|---|
|
|
Выберите форму «косынки». |
Разрез «косынки»
| Формат | Описание |
|---|---|
|
|
Укажите, разрезается ли «косынка» сверху. |
Отверстие в «косынке»
В «косынке» можно создать ориентирующее отверстие для указания положения пластины при сборке соединения в цеху или во время монтажа.
| Формат | Описание |
|---|---|
|
|
Укажите, создается ли отверстие в «косынке», и сторону отверстия. |
|
|
|
Приваривание «косынки»
| Формат | Описание |
|---|---|
|
|
Укажите, приваривается ли «косынка» к распорке. |
Размеры линии изгиба
| Формат | Описание |
|---|---|
|
|
Введите размеры линии изгиба для «косынки» в наклонных соединениях. «Косынка» изгибается по углам, созданным второстепенными деталями. |
Простановка размеров отверстий на чертежах
Установите для параметра Создать доп. отверстия под болты для «косынки» значение Да, чтобы создать дополнительное отверстие для болта, расположенное перпендикулярно «косынке». Это помогает убедиться, что размеры отверстия правильные, когда «косынка» наклонена так, что отверстие не перпендикулярно ей.
Вкладка «Болты косынки»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты косынки.

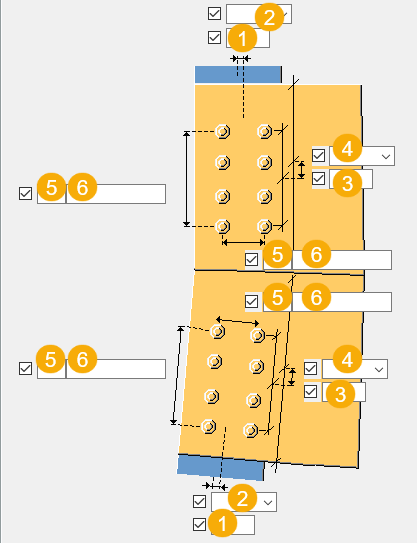

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали. |
|
3 |
Размер, определяющий положение группы болтов по вертикали. |
|
4 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
5 |
Число болтов. |
|
6 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Тип крепления косынки
| Формат | Описание |
|---|---|
|
|
По умолчанию «Косынка» приваривается. АвтоСтандарты могут изменить этот параметр. |
|
|
«Косынка» приваривается. |
|
|
«Косынка» крепится болтами. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты раскоса 1»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты раскоса 1.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по вертикали. |
|
2 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Расстояние до болтов
Задайте минимальное расстояние от точки пересечения центральных линий главной детали и раскоса до болтов раскоса. Если раскос перпендикулярен главной детали, расстояние измеряется от центральной линии главной детали до ближайших болтов.
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Болты раскоса 2» / «Болты раскоса 3»
Для задания размеров группы болтов и свойств болта используются вкладки Болты раскоса 2 и Болты раскоса 3, чтобы задать размеры группы болтов и свойства болта.
Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по горизонтали. |
|
2 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Расстояние до болтов
Задайте минимальное расстояние от точки пересечения центральных линий главной детали и раскоса до болтов раскоса. Если раскос перпендикулярен главной детали, расстояние измеряется от центральной линии главной детали до ближайших болтов.
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Пластины»
Вкладка Пластины используется, чтобы определить создание пластины-прокладки, а также крепление болтами распорок к косынке и первой или второй балке или колонне.
Пластина-прокладка
| Формат | Описание |
|---|---|
|
|
По умолчанию Пластина-прокладка создается. АвтоСтандарты могут изменить этот параметр. |
|
|
Пластина-прокладка не создается. |
|
|
Пластина-прокладка создается. |
Крепление раскосов болтами к балке или колонне
По умолчанию раскосы крепятся к «косынке» болтами. Также можно выбрать вариант крепления болтами распорок к выбранной колонне, первой или второй балке.
| Формат | Описание |
|---|---|
|
|
Раскосы крепятся к «косынке» болтами. Этот вариант используется по умолчанию. |
|
|
Прикрепляет болтами первый указанный раскос к «косынке» и к первой указанной балке или колонне. |
|
|
Прикрепляет болтами первый и последующие указанные раскосы к «косынке» и к первой указанной балке или колонне. |

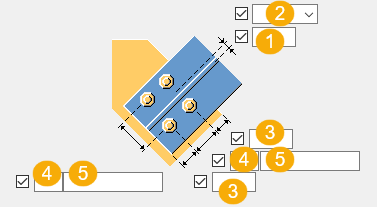

Размеры
| Описание | |
|---|---|
|
1 |
Расстояние от болта до кромки |
|
2 |
Расстояние для подгонки второстепенной детали |
|
3 |
Расстояние для подгонки второстепенной детали |
|
4 |
Размер кромки раскоса |
