Узел надкапительной пластины
Компонент Узел надкапительной пластины создает надкапительную пластину на колонне, балке или составной балке.
Создаваемые объекты
- Надкапительная пластина
Применение
|
Ситуация |
Описание |
|---|---|
|
|
Надкапительная пластина с фаской на одном углу, созданная на колонне из двутаврового профиля. |
|
|

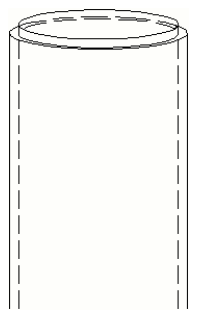

Надкапительная пластина, созданная на колонне из круглого трубчатого профиля. |
|
|
Одна надкапительная пластина, созданная на колонне из круглого трубчатого профиля, и другая надкапительная пластина, созданная на колонне из двутаврового профиля. |
Порядок выбора
- Выберите главную деталь (балку, колонну или составную балку).
- Укажите положение надкапительной пластины.
Можно указать точку на центральной линии колонны, стороне колонны или в любом месте. Надкапительная пластина всегда центрируется.
Надкапительная пластина создается автоматически при указании положения.
Обозначение деталей
|
Деталь |
|
|---|---|
|
1 |
Надкапительная пластина |
Вкладка «Рисунок»
Для задания формы и размеров надкапительной пластины служит вкладка Рисунок.
Форма надкапительной пластины
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Прямоугольный Этот параметр может быть изменен АвтоСтандартами. |
|
|
Прямоугольная |
|
|
Круглая |

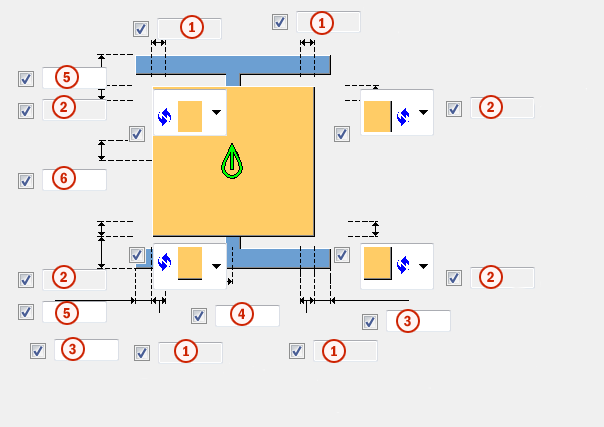

Размеры прямоугольной надкапительной пластины
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Горизонтальный размер фаски. Этот параметр недоступен, если в параметрах фаски выбран вариант Без фаски. |
20 мм |
|
2 |
Вертикальный размер фаски. Этот параметр недоступен, если в параметрах фаски выбран вариант Без фаски. |
20 мм |
|
3 |
Расстояние по горизонтали до кромки надкапительной пластины. Этот параметр используется, только если ширина пластины на вкладке Детали оставлена пустой. |
0 мм |
|
4 |
Смещение надкапительной пластины по горизонтали. Этот параметр используется, только если для высоты пластины на вкладке Детали задано значение. |
0 мм |
|
5 |
Расстояние по вертикали до кромки надкапительной пластины. Этот параметр используется, только если высота пластины на вкладке Детали оставлена пустой. |
10 мм |
|
6 |
Смещение надкапительной пластины по вертикали. Этот параметр используется, только если для высоты пластины на вкладке Детали задано значение. |
0 мм |
Фаски на прямоугольной надкапительной пластине
Можно задать фаски для каждого угла надкапительной пластины.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги По умолчанию фаски в виде выпуклой дуги на пластинах капители с квадратным или прямоугольным профилем имеют следующие значения.
|
|
|
Фаска в виде вогнутой дуги |

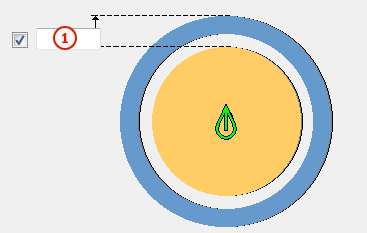

Размеры круглой надкапительной пластины
|
Описание |
|
|---|---|
|
1 |
Расстояние до кромки надкапительной пластины. |
Вкладка «Детали»
Для задания свойств надкапительной пластины служит вкладка Детали.
Деталь
|
Деталь |
Описание |
По умолчанию |
|---|---|---|
|
Надкапительная пластина |
Толщина, ширина и высота пластины капители. |
Толщина = 1.5*(толщина стенки профиля или пластины) Ширина = ширина профиля или диаметр профиля или высота (параметр «h») (первое из этих значений, которое не равно 0). Высота = высота профиля или диаметр профиля или 200 мм (первое из этих значений, которое не равно 0). |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
Вкладка «Общие»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
