Сопряжение балок. Морской (9)

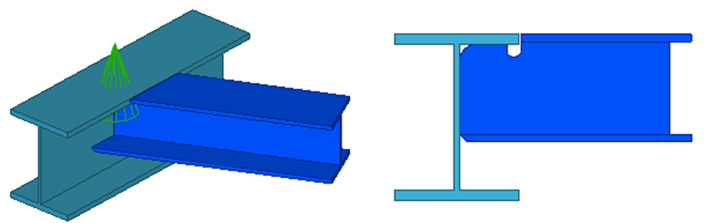

Компонент Сопряжение балок. Морской (9) соединяет балку с другой балкой с помощью сварных швов. Этот компонент используется при проектировании шельфовых и морских сооружений и предназначен для создания вырезов и сложных технологических отверстий для сварки, а также для определения свойств вырезов.

Создаваемые объекты

Вырезы
Сварные швы

Применение


Ситуация	Описание
	Соединение между двумя балками.

Ограничения в отношении профилей

Можно создавать вырезы трех типов:

Произвольно
Heerema
HSM

При создании выреза типа Произвольно главная и второстепенная балка не обязательно должны быть одинакового размера. Вы можете настроить их в соответствии со своими потребностями и создать соединение.

При создании вырезов типа Heerema и HSM размер балки зависит от выбранных настроек Heerema и HSM.

Для всех вырезов типа Произвольно и Heerema, а также для большинства вырезов типа HSM допускаются второстепенные балки с наклоном в горизонтальной плоскости. Второстепенные балки с наклоном в вертикальной плоскости поддерживаются только некоторыми вырезами HSM. См. примеры в таблице ниже.


Тип выреза	Пример

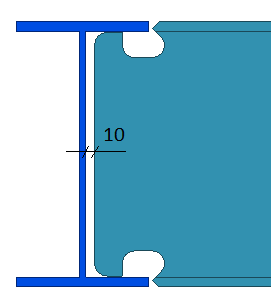

Произвольно

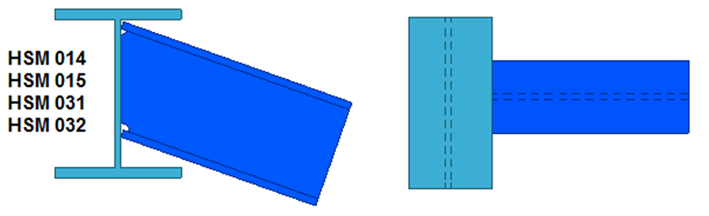

HSM

Порядок выбора

Выберите главную деталь (балку).
Выберите второстепенную деталь (балку).

Соединение создается автоматически при выборе второстепенной детали.

Обозначение деталей


	Деталь
1	Балка
2	Балка

Вкладка «Рисунок 1»

Для создания вырезов в направлении стенки служит вкладка Рисунок 1.

Тип выреза

Выберите тип выреза и при необходимости введите размеры выреза.


Параметр	Описание
Произвольно	Введите размеры выреза.
Heerema	При выборе этого варианта ниже появляется список предопределенных вариантов вырезов, используемых компанией Heerema. Предопределенные значения автоматически вводятся в пользовательские атрибуты второстепенной балки.
HSM	При выборе этого варианта ниже появляется список предопределенных вариантов вырезов, используемых компанией HSM. Предопределенные значения автоматически вводятся в пользовательские атрибуты второстепенной балки.
Ничего, очистить польз. атрибуты	Вырез не создается. Пользовательские атрибуты не получают значений.

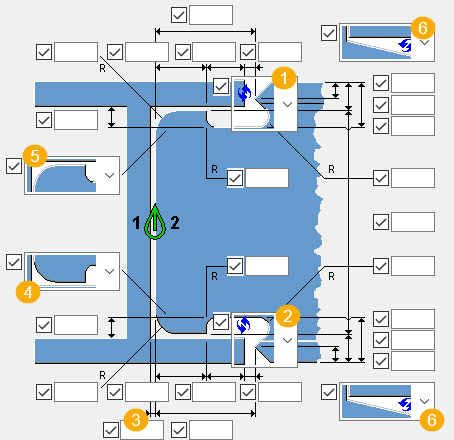

Вырезы


	Описание
1	Задайте вырез в верхней полке для второстепенной балки.
2	Задайте вырез в нижней полке для второстепенной балки.
3	Задайте зазор между стенкой главной балки и торцом второстепенной балки.
4	Задайте скругление снизу и возможное технологическое отверстие для сварки для второстепенной балки.
5	Задайте скругление сверху и возможное технологическое отверстие для сварки для второстепенной балки.
6	Позволяет создать обрезку, соответствующую наклонной полке второстепенной балки.

Подгонка

Выберите тип подгонки.

Вкладка «Рисунок 2»

Для создания вырезов в направлении полки служит вкладка Рисунок 2. Параметры на этой вкладке доступны только при условии, что на вкладке Рисунок 1 в качестве типа выреза выбран вариант Произвольно. При выборе на вкладке Рисунок 1 специального типа выреза (Heerema, HSM) в пользовательские атрибуты автоматически вводятся предопределенные значения.

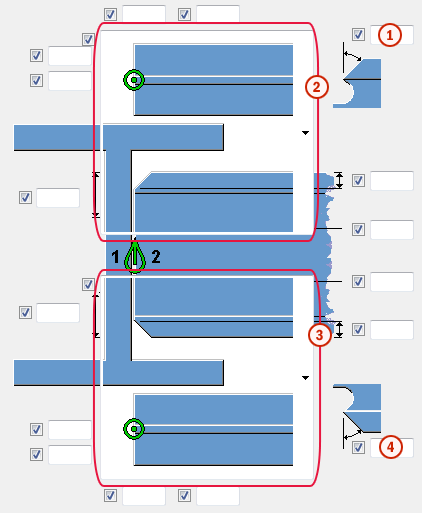

Вырезы


	Описание
	Задайте угол скоса для верхней полки (опционально).
	Задайте скос верхней полки.
	Задайте скос нижней полки.
	Задайте угол скоса для нижней полки (опционально).

Вкладка «Описание сварного шва»

Для задания описаний сварных швов сверху, на стенке и снизу служит вкладка Описание сварного шва.


	Описание
	Сварной шов сверху
	Сварной шов на стенке
	Сварной шов снизу

Поля на вкладке Описание сварного шва используются для задания имен для примечаний к сварным швам. Введите текст WELD_COMMENT в поле Поле польз. атрибута. Описания в полях Сверху, Стенка и Снизу относятся к соответствующим сварным швам.

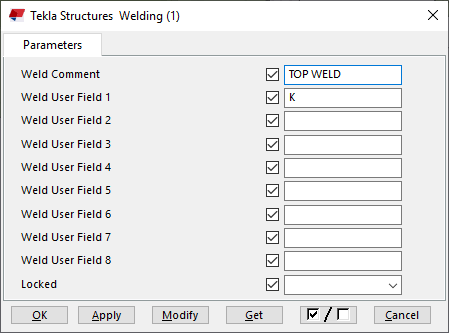

Дважды щелкните сварной шов в модели и перейдите к пользовательским атрибутам сварного шва. Текст будет введен в поле Примечание к сварному шву.

Вкладка «Общие»

См. ссылку ниже:

Вкладка «Общие»

Вкладка «Расчет»

См. ссылку ниже:

Вкладка «Расчет»

Сварные швы

См. ссылку ниже:

Создание сварных швов
