Торцевая пластина HQ (97)
Торцевая пластина HQ (97) соединяет балку HQ с колонной с помощью сварного соединения на торцевой пластине. Колонна может быть круглой или прямоугольной. Соединение формирует профиль опоры, пластину с гвоздем и торцевую пластину.
Создаваемые объекты
-
Опора
-
Торцевая пластина
-
Пластина с гвоздем
-
Сборочная пластина
-
Сварные швы

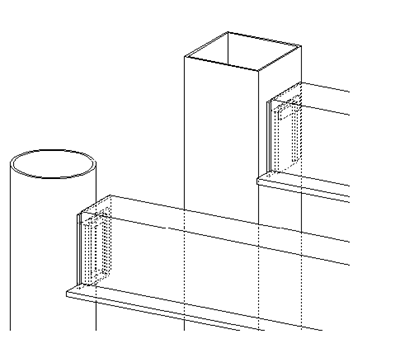

Применение
| Формат | Описание |
|---|---|
|
|
Балка HQ крепится к колонне |
Порядок выбора
-
Выберите главную деталь (колонну).
-
Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Опора |
|
2 |
Торцевая пластина |
|
3 |
Сборочная пластина |
|
4 |
Пластина с гвоздем |
Вкладка «Рисунок»
Вкладка Рисунок служит для определения размеров соединения и срезов торца балки.

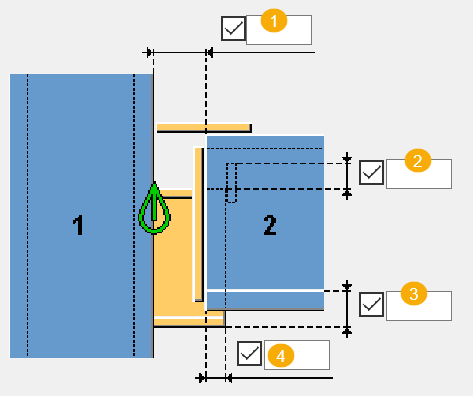

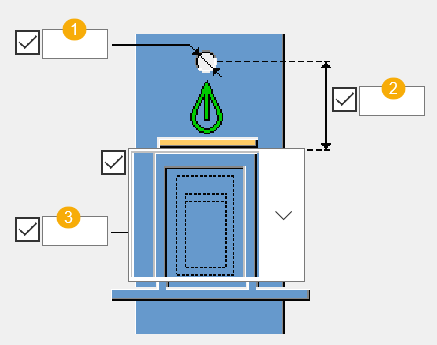

Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Зазор между балкой и колонной. |
30 mm минус перехлест сиденья с балкой |
|
2 |
Нахлест примыкающей пластины. |
25 mm |
|
3 |
Расстояние от нижней кромки опоры до верхней кромки нижней полки балки HQ. |
Толщина нижней полки балки. |
|
4 |
Размер перехлеста опоры с балкой. |
10 mm |
Срез торца балки
| Горизонтально | Вертикальная связь | Описание |
|---|---|---|
|
|
|
прямоугольная Торец второстепенной балки срезается под прямым углом. |
|
|
|
Под косым углом Торец второстепенной балки срезается параллельно кромке главной детали. |
Вкладка «Опора»
Вкладка Опора служит для определения свойств профиля опоры.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
Профиль опоры |
Выберите профиль из каталога профилей. |
Опора по умолчанию — это пластина для прямоугольных колонн и труба прямоугольного сечения для круглых колонн. |
|
Пробки |
Толщина и ширина пластины-пробки. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Создание опоры
| Параметр | Описание |
|---|---|
|
Опора |
Выберите форму:
|
|
Направление |
Выберите направление опоры:
|
Размеры профиля опоры
| Формат | Описание |
|---|---|
|
|
Определите высоту профиля опоры. |
|
|
Определите ширину профиля опоры. |
|
|
|
Создание пластины-пробки
Пластины-пробки можно использовать только в случаях, когда опора создана из гнутой пластины.
| Формат | Описание |
|---|---|
 |
Создаются пластины-пробки в верхней и нижней частях опоры. Этот вариант используется по умолчанию. |
 |
Создается пластина-пробка в верхней части опоры. |
 |
Создается пластина-пробка в нижней части опоры. |
 |
Пластины-пробки не создаются. |
Вкладка «Пластина с гвоздем»
Вкладка Пластина с гвоздем служит для определения размеров и свойств пластины с гвоздем. Пластина с гвоздем приваривается к опоре, и ее размер зависит от размеров опоры.
Детали
| Формат | Описание |
|---|---|
|
Пластина с гвоздем |
Толщина пластины с гвоздем. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Размеры пластины с гвоздем
| Формат | Описание | По умолчанию |
|---|---|---|
|
|
Определите высоту пластины с гвоздем. |
50 мм |
|
|
Определите ширину пластины с гвоздем. |
Ширина профиля опоры |
Фаска пластины с гвоздем
| Формат | Описание |
|---|---|
|
|
Пластина с гвоздем создается без фаски. Этот вариант используется по умолчанию. |
|
|
Фаска создается в левой части пластины с гвоздем. |
|
|
Фаска создается в правой части пластины с гвоздем. |
Размеры фаски на пластине с гвоздем
| Описание | |
|---|---|
|
1 |
Вертикальный размер прямой фаски на пластине с гвоздем. |
|
2 |
Горизонтальный размер прямой фаски на пластине с гвоздем. |
Вкладка «Торцевая пластина»
Для задания свойств и размеров торцевой пластины служит вкладка «Торцевая пластина ». Торцевая пластина создается под ортогональным углом к сечению колонны и приваривается к балке HQ.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
Торцевая пластина |
Толщина торцевой пластины. |
10 mm |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |

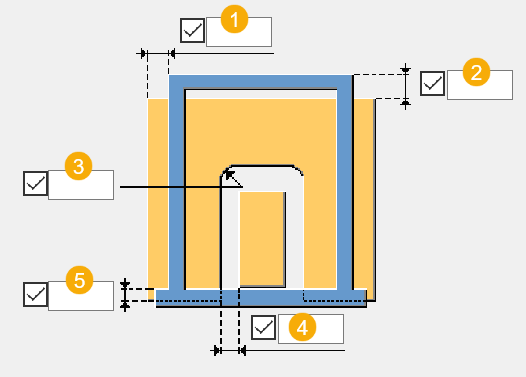

Размеры
| Описание | |
|---|---|
|
1 |
Расстояние по горизонтали от внешней стороны стенки HQ до кромки торцевой пластины. |
|
2 |
Вертикальное расстояние от верхней стороны верхней полки балки HQ до кромки торцевой пластины. |
|
3 |
Радиус изгиба. |
|
4 |
Расстояние между внутренней кромкой торцевой пластины и кромкой опоры. |
|
5 |
Расстояние от верхней стороны нижней полки балки HQ до кромки торцевой пластины. |
Вкладка «Сборка из незакрепленных деталей»
Вкладка Сборка из незакрепленных деталей служит для определения свойств и размеров сборочной пластины.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
пластина сборки |
Толщина пластины сборки. |
10 mm |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |

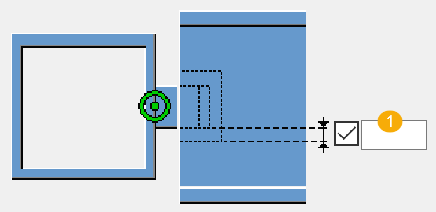

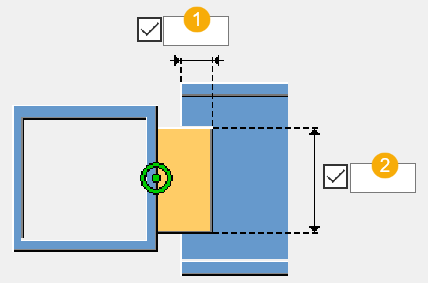

Размеры
| Описание | |
|---|---|
|
1 |
Расстояние от кромки балки до кромки сборочной пластины. |
|
2 |
Ширина сборочной пластины. |
Вкладка «Резка»
Вкладка Резка служит для определения размеров отверстия.
Размеры
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Диаметр воздушного отверстия. |
|
|
2 |
Расстояние от верхней кромки балки HQ до воздушного отверстия. |
10 mm |
|
3 |
Расстояние от внутренней кромки опоры до отверстия для заливки раствора в колонне. |
20 mm |
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Размер выреза нижней полки балки HQ по сравнению с опорой. |
3 mm |
Создание отверстия для заливки раствора
| Формат | Описание |
|---|---|
|
|
Отверстие для заливки раствора не создается. Этот вариант используется по умолчанию. |
|
|
Создается прямоугольное отверстие для заливки раствора. |
|
|
Создается круглое отверстие для заливки раствора. |
вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
